钢筋翻样的一些技巧与心得!

作者: 艾三维软件 来源: 艾三维软件 发布日期: 2020.03.16

钢筋作为建筑工程中的三大材之一,在建筑结构中起着极其重要的作用。钢筋从订料到下料完成,中间需要施工人员对钢筋进行加工、制作。翻样对钢筋来说就是它的设计图纸,翻样的准确性对钢筋安装具有重要意义。



本人的十多年工作经验中,毕业后的前8年是在施工现场度过的。大学毕业后,应聘进入了一家施工单位,被派去现场担任技术员工作。刚进入工地,其实也并不会什么东西,通过向现场施工员的请教、学习,我才逐渐的对施工有了初步的了解。也才逐步的认识了施工中的这些常用材料,对施工的流程有了自己的想法。其实,跟着监理学知识是不错的,当时的监理水平还是比较高的,而工地上的一个监理就对钢筋极其精通,每次验收都被卡在钢筋验收上,而我们工地上的管理人员中竟然对钢筋都不了解,钢筋班组的班组长的翻样更是随意为之,造成浪费不说,还每次都被勒令返工,这使我决心一定要学好钢筋翻样,至少能看懂结构图吧。

1、规范

学好钢筋翻样,最主要的是要对规范和图纸的了解。各个项目的图纸都不相同,而规范对各个项目都是相通的,因此,学好钢筋翻样的首要任务就是要做到熟悉规范,了解平法施工图集。目前的钢筋翻样很多人都在使用软件计算,速度又快,计算又准确,但实际上这些翻样员如果去参加造价员考试的话,钢筋翻样这道题未必能拿高分。而本人坚持手工翻样,虽然速度慢,但对于一些小工程几个小时也能都翻完了,诀窍就在于当时把03G101-1这本图集从头到尾都认真学习了一下,同时本人身在现场,边学边用,很快就能理解其中的意义。

2、熟悉图纸

作为一个翻样员,最重要的是要熟悉图纸,能够充分领会设计者的意图。如果图纸还没熟悉就开始翻样,那很容易就会出错。钢筋翻样主要是依据结构图纸,但结构图与建筑图应结合起来看,类似于一些构造柱等二次结构的构件,只有建筑图会详细的说明其位置与数量。

3、结合实际

对于一个有经验的钢筋翻样员来说,检验他的成果的好坏主要看其翻样结果与实际施工是否相符,在施工中是否有漏翻,同时还应检验钢筋最终的损耗。钢筋是一次性的材料,不能像模板一样用了一次下次还可以周转使用,每次消耗。钢筋一经下料完成,将不会再具有与原材料相同的使用价值,因此,钢筋应尽量保证用多少制作多少。混凝土结构对于钢筋的连接有特别的要求,不能几根短头钢筋连接起来作为一根长钢筋使用,因此,应尽量减少短头钢筋的出现,钢筋翻样时,最好应当能够详细了解下料钢筋在结构中所处的位置、作用,对于板筋等大量长度相等、形式相同的钢筋,能够定尺采购的,尽量定尺采购,翻样时予以说明。设计好钢筋接头,能够采用焊接、机械连接的提前备注采用,小直径钢筋可采用绑扎搭接方式。

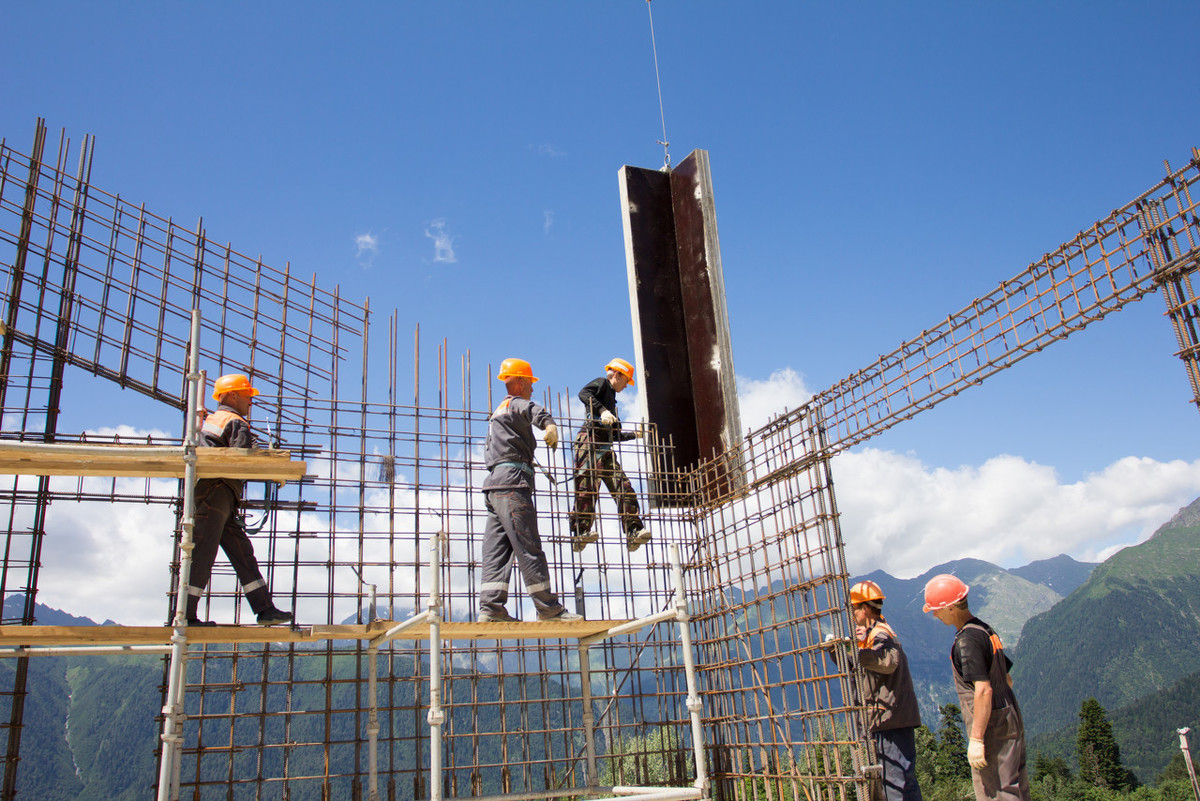

关于钢筋翻样的一些技巧与心得

4、翻样

对于一个单体建筑来说,钢筋翻样 首先可以按照施工步骤进行,施工步骤一般为基础——基础柱——地梁——主体柱——梁——板,直至到顶结束,翻样也按此步骤进行的好处是,随着施工的进行,首先翻样的是需要预先制作的,这样制作出来的成品能够及时的使用掉,既不期占用场地,又能够不因缺料而导致影响工期。以梁钢筋翻样为例,在钢筋翻样明细表中,按构件名称进行分类,同一构件名称的可合并翻样汇总,但同一构件的相同直径的的钢筋却要分别翻样汇总。首先翻主筋,绘画出主筋的大体型式,计算出主筋的主要长度和锚固弯曲的长度,锚固的长度根据混凝土强度等级及抗震要求的不同而不同,若设计无要求可在图集中查表得到。这样,该根主筋的长度就是平直段长度加锚固段长度,弯钩的附加值一般在施工下料时不考虑。对于通长的钢筋,钢筋一般长度为9米,超过单根钢筋长度时就需要接长,钢筋连接方式有绑扎搭接、焊接、机械连接等,一般主梁中主筋连接可采用闪光对焊或机械连接。计算箍筋时应更仔细,梁中箍筋一般均为变间距,同时还存在有附加箍筋,计算时可按净跨长度减去100mm除以间距再加1个箍筋,然后对于变间距区域内的箍筋个数另外加上,最后计算附加箍筋的个数,汇总后即为该梁的总箍筋个数。按相同的方法对构件内的其他钢筋进行计算,最后将其他构件的钢筋也按相同方法计算,然后按页汇总各型号钢筋,计算总钢筋用量。

钢筋翻样时需要注意的是要仔细,施工图纸复杂,单根构件中钢筋型号过多,均可能造成遗漏。因此,在翻样前,最好预先做好记号,对梁中的钢筋进行编号,按编号逐根计算。而对于平面中的梁则更应该按照梁的编号逐根计算。

梁钢筋翻样完成后再对板进行翻样,板的钢筋型式较梁来说相对简单,计算梁筋根数按公式板宽减100mm除以间距再加1根,计算结果非整数的则向上进。

结构钢筋翻样完成后,应对二次结构的钢筋进行翻样,二次结构的钢筋直径小,但数量众多,计算时应数清数量,避免多算或少算。一般在结构设计图纸总说明中会有二次构件的钢筋布置,而构件尺寸则应查阅建筑设计图纸。

5、汇总

各构件的钢筋数量计算出来后,需要对不同级别不同型号的钢筋进行汇总,汇总时应先按页汇总,再按钢筋直径进行总的汇总。这样,一个单体建筑的钢筋翻样基本完成。

6、总结

对于复杂的单体建筑物,钢筋翻样也许会持续计算几天甚至几十天不等,这就需要翻样人员有坚强的毅力。目前,许多翻样人员已经转为采用软件计算,通过计算机软件对建筑图形进行建模后,通过控制参数的设置及输入,运用计算机进行计算,计算的时间已经大大缩短,计算的精度也比一般的手工翻样精确。但是,我认为,作为一个翻样人员,基础的知识还是必须掌握住的。许多人直接跳过基础的学习,运用计算机软件计算出的结果,如有错误之处则根本看不出来,这是不可取的。对于钢筋翻样需要做到的是仔细,再复杂的工程还是需要一步一步的分解计算,只要积累了丰富的经验,对于再复杂的工程图纸也将迎刃而解。
