艾三维技术团队为广州市政工程有限公司提供技术支持,提供对工程师进行软件培训,以及搭建BIM团队,协助其完成天河智慧城地下综合管廊工程项目。
一、项目背景
广州市天河智慧城地下综合管廊工程为国家综合管廊试点项目,本项目主要沿现状科韵路、科翔路、华观路、横三路、横五路、拟建云溪路、柯木塱南路~高唐路、高塘路南延线、软件西路、沐陂西路、凌岑路、规划横七路等布置,总长约19.4公里,其中盾构管廊(外径φ6.0m)8.6km,明挖管廊(外框BXH=3.7~4.6X5.9~14.4)10.8公里,设控制中心1座。除盾构管廊外,其他管廊均将污水、燃气纳入。
二、BIM建模导航工程范围

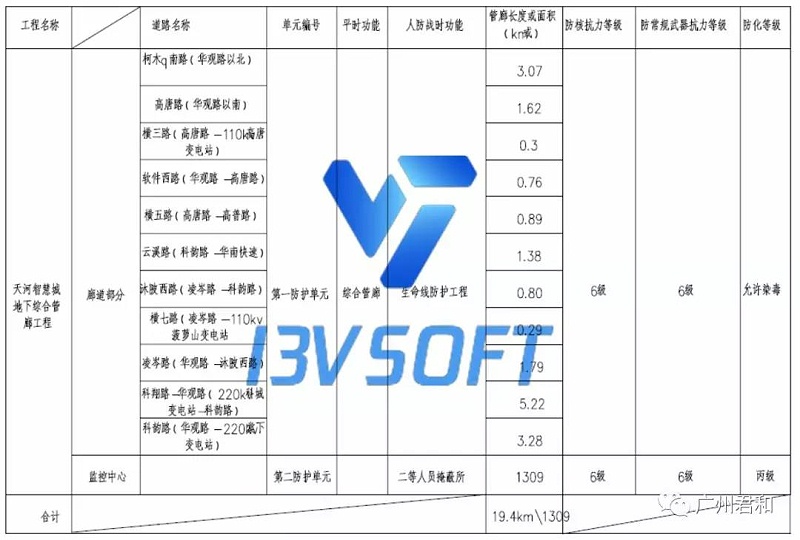

本项目综合管廊共有11条,合计19.4Km。分为盾构管廊和明挖管廊。
明挖综合管廊工程:总长10.8Km;分别是柯木塱南路、高唐路、横三路、软件西路、横五路、云溪路、沐陂西路、横七路、凌岑路,共9条路线。

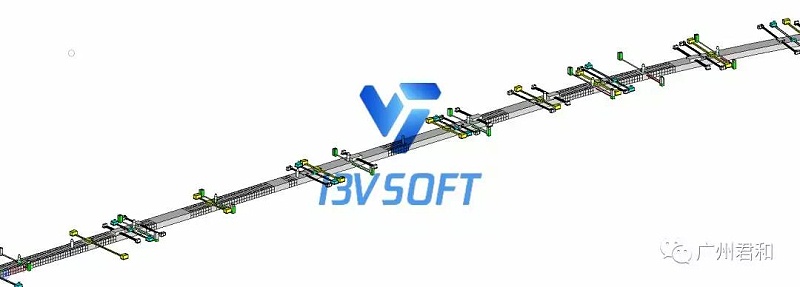

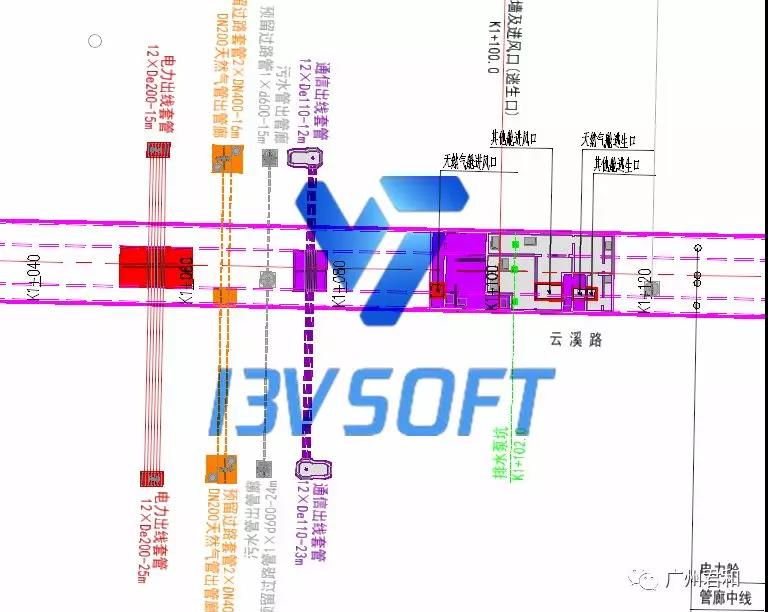

二维平面图演变为三维模型图

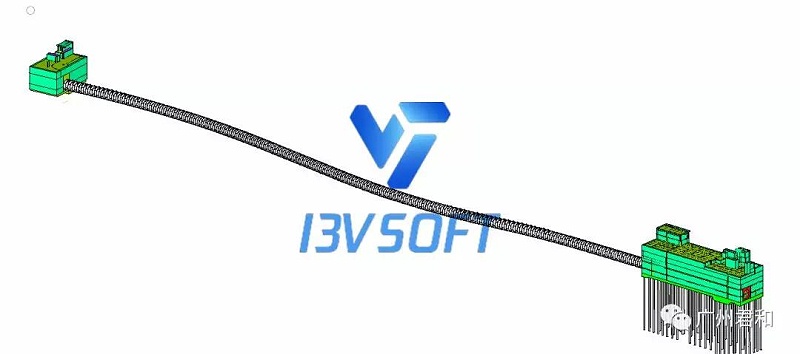

盾构综合管廊工程:总长8.6Km;分别是:科翔路--华观路、科韵路,总共2条路线。
二维平面图演变为三维模型图
三、建模导航概述
3.1前期软件培训:

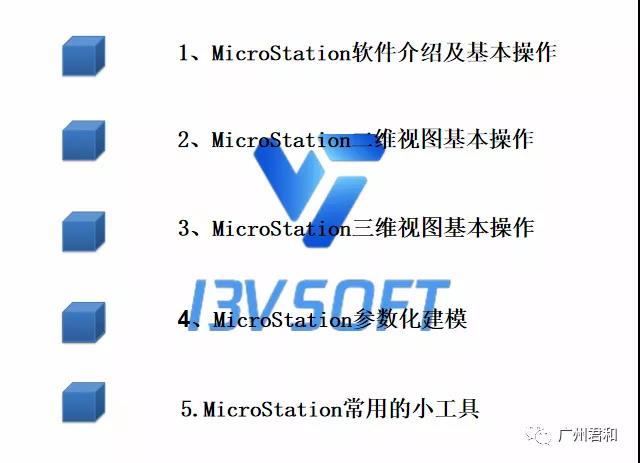

MicroStation CONNECT Edition软件培训课程安排:

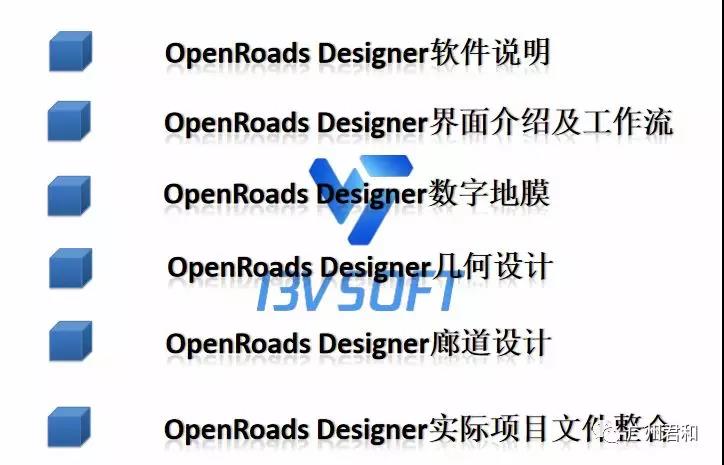

OpenRoads Designer CONNECT Edition软件培训课程安排:

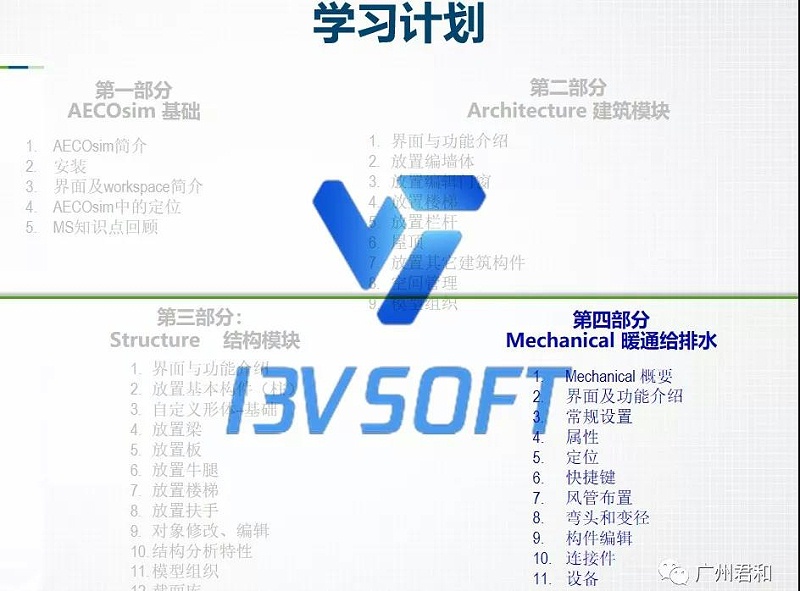

AECOsim Building Designer CONNECT Edition软件培训课程安排:

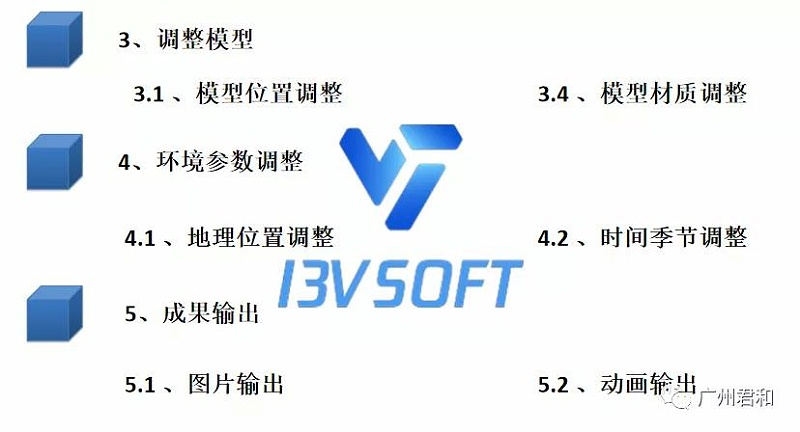

Bentley LumenRT CONNECT Edition - Update 10软件培训课程安排:
3.2项目建模导航培训:
项目建模导航培训根据实际项目情况,现场引导学员熟悉二维图纸内容并选用相应的专业软件进行三维模型的建模演示,实操过程中进行技术指导。课后进行考核打分,指出软件应用上的问题。最终输出相应的三维模型并对其进行应用。

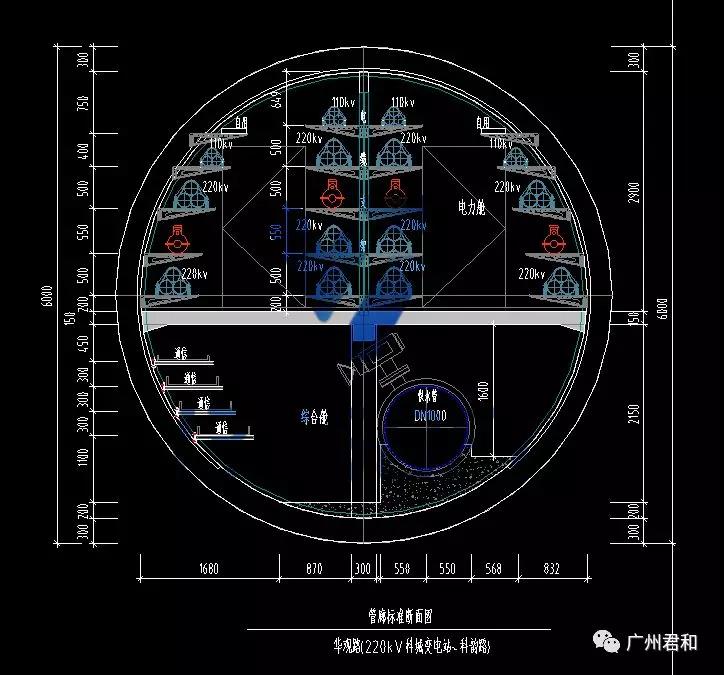

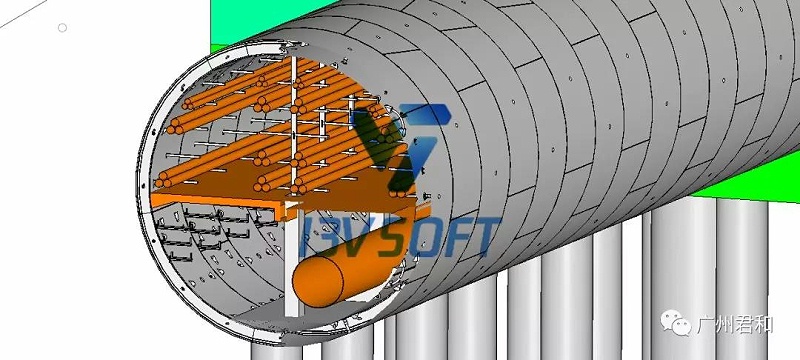

盾构管廊建模导航:

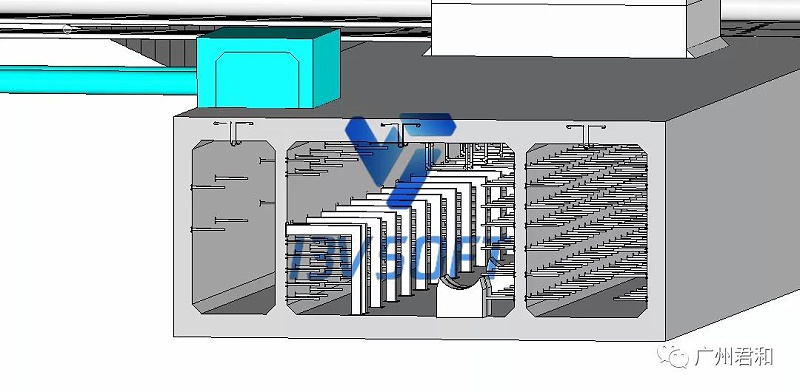

明挖段预制现浇管廊建模导航:
导航课程安排:
综合管廊将电力、通信、燃气、给排水等各种管线集于一体,有利于解决城市“拉链路”和空中“蜘蛛网”等问题,节约宝贵的土地资源,是保障城市运行的重要基础设施和“生命线”。
BIM应用里的管线综合优化是指依据工程的甲方要求和安装方的管线综合原则,基于BIM模型进行管线综合排布工作,对管线进行经济性路径优化,以降低成本、保证净高要求,并输出管线综合平面图、剖面图、三维大样图、单专业安装定位平面图用以指导安装工作,从而提升安装质量和效率。运用BIM技术进行管线综合...
