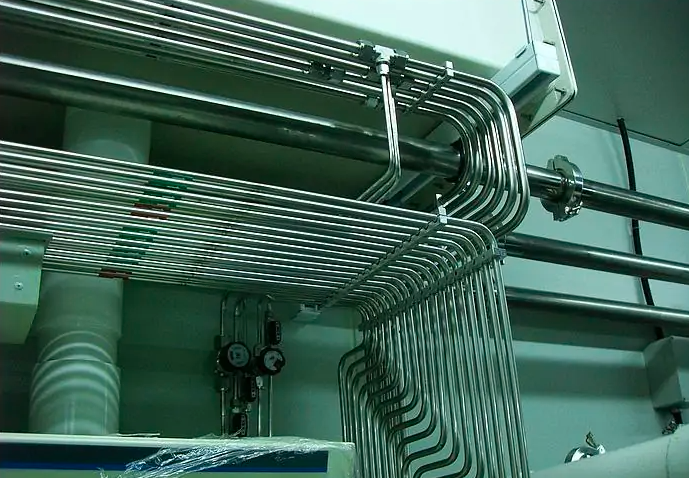

除了上述的外力作用,管道在应用中还会受到很多因素的影响:
1.为了保证管道的强度和刚度,需要设置各种支(吊)架,如活动支架、固定支架、导向支架和弹簧支架等;
2.为了排除凝结水,蒸汽和其他含水的气体管道应有一定的坡度,一般不小于千分之二。对于利用重力流动的地下排水管道,坡度不小于千分之五;
3.蒸汽或其他含水的气体管道在最低点设置排水管或疏水阀;
4.给水或其他液体管道在最高点设有排气装置,排除积存在管道内的空气或其他气体,以防止气阻造成运行失常; 5.在温度变化较大的管道和需要有自由位移的常温管道上,需要设置膨胀节,使管道的伸缩得到补偿而消除附加应力的影响;
6.对于蒸汽管道、高温管道、低温管道以及有防烫、防冻要求的管道,需要用保温材料包覆在管道外面,防止管内热(冷)量的损失或产生冻结。
为了综合考虑气体管道建设的影响因素和外力作用,建立符合行业规范的气体管道模型,我们需要采用专门的管道设计软件AutoPIPE来进行管道设计和建模。
AutoPIPE是专用于管道应力分析的高级综合软件工具。其直观的建模环境和高级分析功能有助于提高工作效率,改进质量控制效果。
对管道在内压、自重和其他外载作用下所产生的一次应力和在热膨胀、冷缩、位移受约束时所产生的二次应力,以及管道对设备的推力和力矩进行的验算。为什么要进行管道应力分析?管道应力分析分为哪些类型?管道应力分析有哪些方法?
应力分析可分为:静态分析和动态分析,目前我们所进行管道分析都为静态分析。根据应力产生的荷载不同,可分为一次应力和二次应力。一般来说,管径较大、温度较高与重要设备比如压缩机连接的管道需要进行应力分析计算。目前,管道应力分析软件应用比较广泛的有CAESAR_II、AutoPIPE和Triflex等。
