CATIA装配设计优化 | 8大创新应用,引领行业飞跃

2024/10/22
在现代制造业的快速发展中,装配设计作为产品从设计到生产的关键环节,其重要性日益凸显。随着产品复杂度的不断提升,传统装配设计方法已难以满足高效、精准的需求。
CATIA作为一款领先的计算机辅助设计软件,凭借其强大的三维建模、装配仿真、公差分析及多领域协同设计等功能,为装配设计优化提供了强有力的支持。本文将深入探讨CATIA如何助力装配设计优化,展现其在现代制造业中的独特价值。



一、CATIA在装配设计优化中的应用
在装配设计优化方面,CATIA提供了多种高级功能来帮助工程师们提高设计效率、减少错误并优化装配流程。以下是一些CATIA助力装配设计优化的主要方面:
1.三维装配模拟
CATIA允许设计师在虚拟环境中进行三维装配模拟,通过这一功能,设计师可以预见到装配过程中可能遇到的问题,如零件之间的干涉、装配顺序的不合理等,并提前进行调整和优化。这大大减少了实际生产中的试错成本和时间。

1

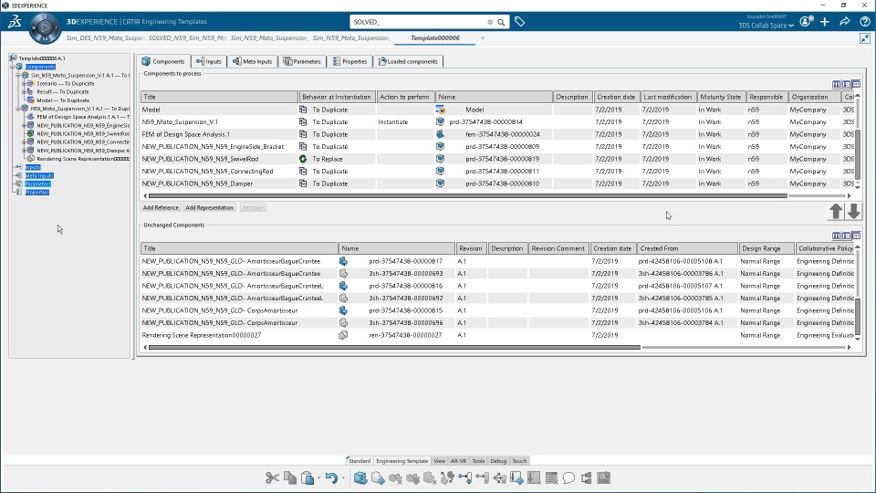

2.智能装配
CATIA内置的智能装配工具可以根据零件的设计属性和装配约束自动推荐最佳的装配路径和顺序。这不仅提高了装配效率,还确保了装配的一致性和准确性。

2

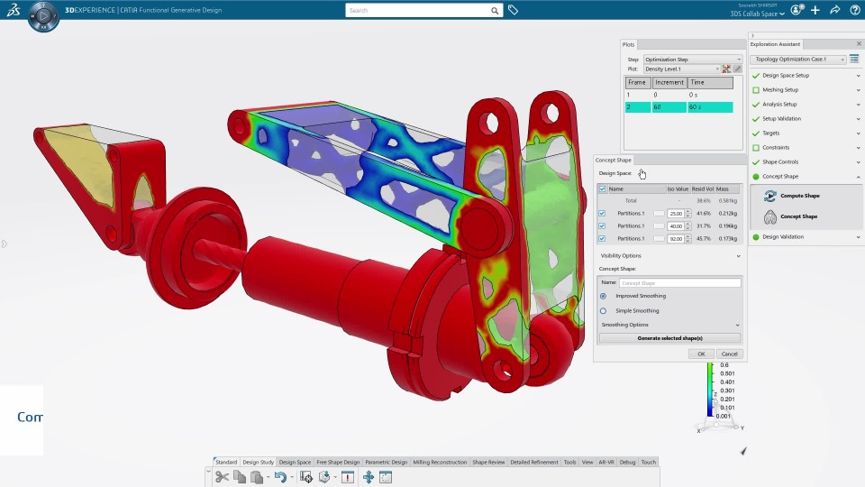

3.装配仿真与验证
利用CATIA的仿真功能,设计师可以对装配过程进行动态模拟,包括零件的搬运、定位和固定等,从而验证装配工艺的可行性和效率。同时,还可以进行人机工程学分析,确保装配操作符合人体工学原则,减少工人的疲劳和操作失误。

3

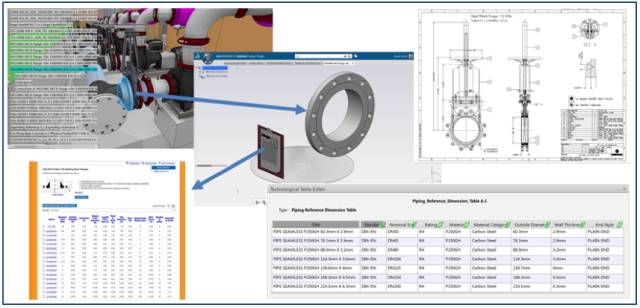

4.BOM(物料清单)管理
CATIA支持与ERP(企业资源计划)系统的集成,可以自动生成和更新BOM信息。在装配设计阶段,设计师可以实时查看和修改所需的零件和组件清单,确保装配过程中物料供应的准确性和及时性。

4

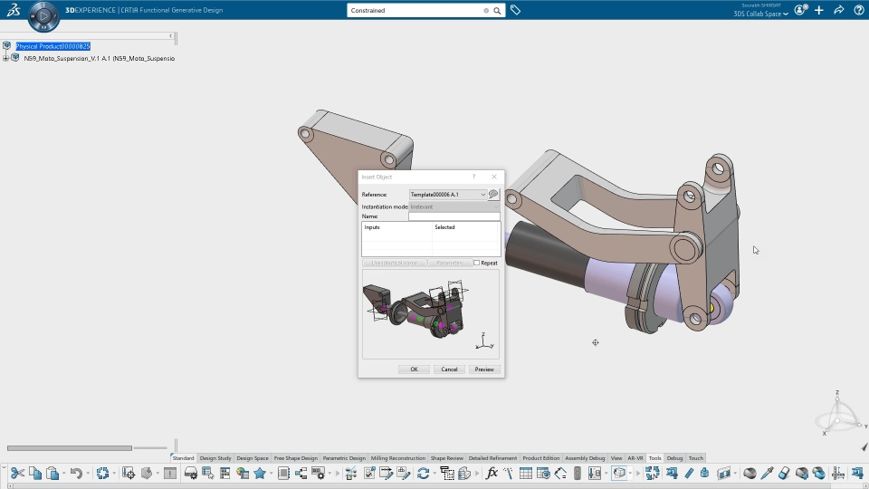

5.先进的分析和仿真工具
CATIA集成了先进的有限元分析(FEA)和多体动力学(MBD)工具,允许设计师在设计早期进行结构、热力和运动分析。这些分析有助于预测和优化装备的性能,减少物理原型的需求,降低成本

5

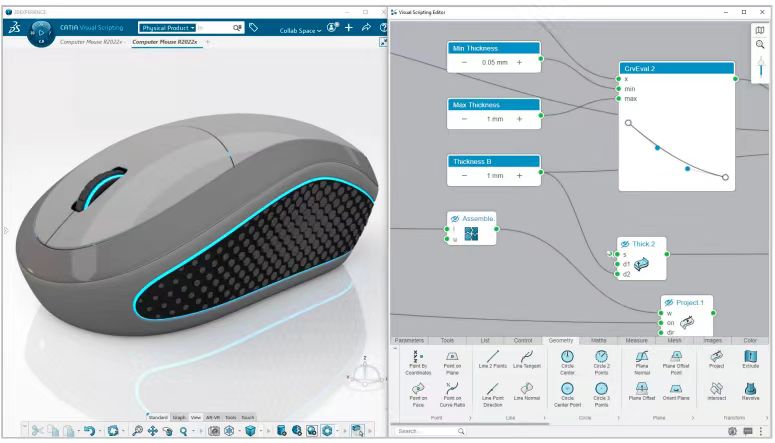

6.多领域协同设计
CATIA支持多领域的协同工作,包括结构设计、电气设计、流体动力学分析等。在装配设计阶段,不同领域的工程师可以共享设计数据,进行跨学科的协同设计,从而提高整体设计的质量和效率。

6

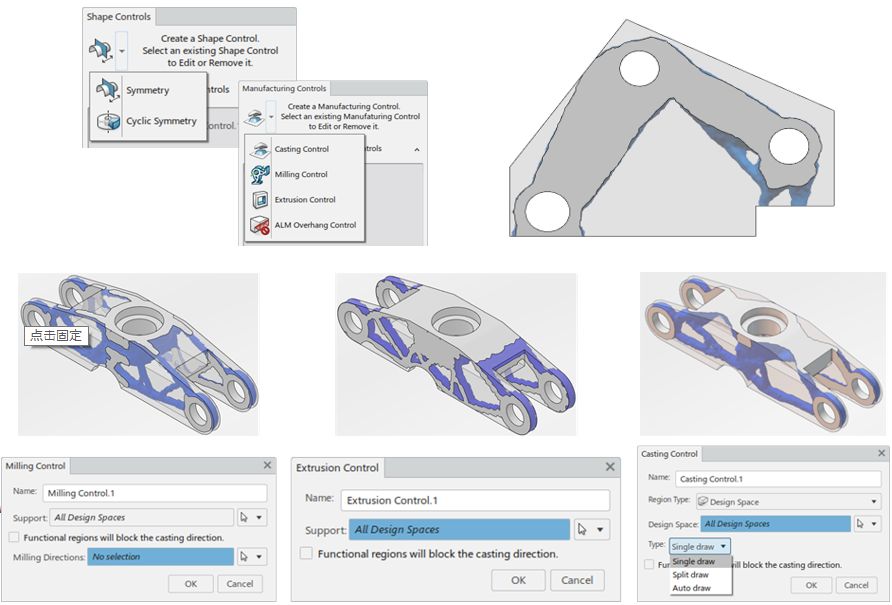

7.装配公差分析
CATIA提供了先进的公差分析工具,可以帮助设计师评估装配过程中零件公差对最终产品性能的影响。通过优化公差设置,设计师可以确保产品在满足性能要求的同时,降低制造成本和提高装配效率。

6407

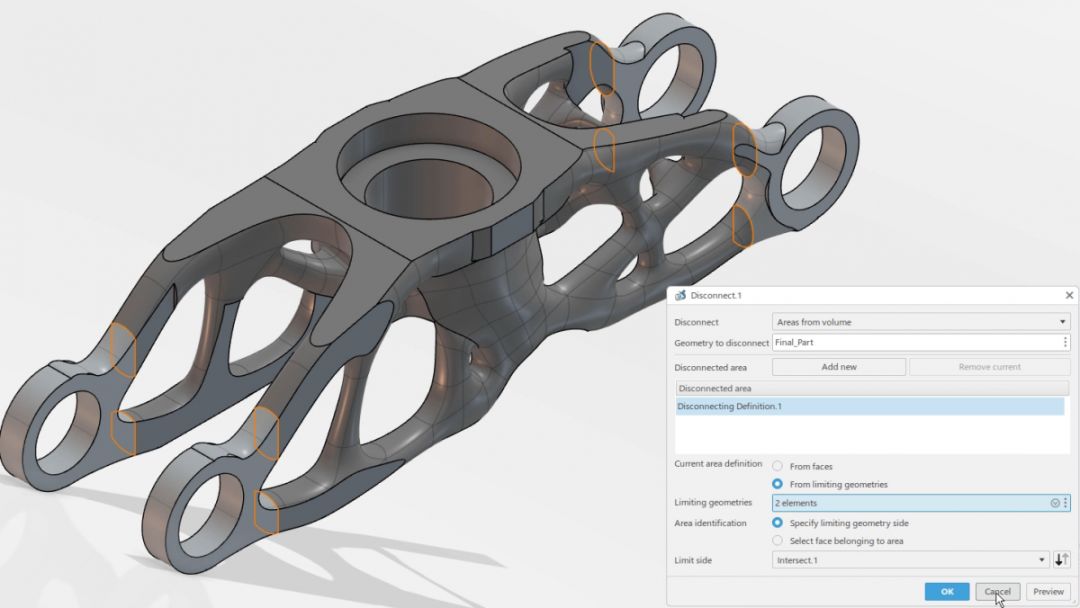

8.知识工程
CATIA的知识工程功能允许设计师将设计经验和最佳实践转化为可重用的知识模板和规则。在装配设计阶段,这些模板和规则可以自动应用于新的设计项目,提高设计的一致性和效率。

8



二、CATIA装配式设计优化应用场景
CATIA在装配设计优化中的应用场景非常广泛,涵盖了多个行业和领域,主要包含如下:
1.汽车行业
在汽车行业,CATIA被广泛应用于汽车装配设计的优化。通过CATIA的三维建模和仿真功能,设计师可以创建高精度的虚拟样车模型,进行装配过程的模拟和验证。这有助于提前发现装配过程中的潜在问题,如零件干涉、装配顺序不合理等,并进行相应的调整和优化。此外,CATIA还可以与ERP系统集成,实现物料清单(BOM)的自动生成和更新,提高装配过程中的物料管理效率。
2.航空航天领域
在航空航天领域,CATIA的装配设计优化功能同样发挥着重要作用。由于航空航天产品的复杂性和高精度要求,装配过程中的任何细微差错都可能导致严重后果。因此,利用CATIA进行装配仿真和验证显得尤为重要。通过模拟装配过程,工程师可以评估不同装配方案的可行性和效率,选择最优方案进行实施。同时,CATIA还支持多领域协同设计,使得结构、电气、流体等多个专业的工程师能够共享设计数据,共同优化装配设计。
3.船舶与海洋工程
在船舶与海洋工程领域,CATIA也被用于装配设计的优化。船舶和海洋结构物的设计涉及大量的零部件和复杂的装配关系。利用CATIA的三维建模和装配仿真功能,设计师可以模拟整个装配过程,评估不同装配方案的可行性和效率。此外,CATIA还可以进行船体强度分析、性能优化等高级仿真分析,为船舶与海洋工程的设计提供有力支持。
4.机械设备制造
在机械设备制造领域,CATIA的装配设计优化功能同样具有重要意义。机械设备通常由多个零部件组成,装配过程复杂且需要高精度。通过CATIA的三维建模和装配仿真功能,设计师可以模拟整个装配过程,提前发现潜在问题并进行优化。同时,CATIA还支持多领域协同设计,使得结构、电气、控制等多个专业的工程师能够共同参与装配设计过程,提高整体设计效率和质量。
5.电子产品设计
在电子产品设计领域,CATIA的装配设计优化功能也发挥着重要作用。随着电子产品的日益复杂化和小型化,装配过程中的精度和效率要求越来越高。利用CATIA的三维建模和装配仿真功能,设计师可以模拟电子产品的装配过程,评估不同装配方案的可行性和效率。此外,CATIA还支持电路板设计、热分析、电磁兼容性分析等高级功能,为电子产品设计的全面优化提供支持。

综上所述,CATIA在装配设计优化中的应用场景非常广泛,涵盖了汽车、航空航天、船舶与海洋工程、机械设备制造以及电子产品设计等多个领域。通过CATIA的三维建模、装配仿真和高级仿真分析等功能,设计师可以模拟整个装配过程,提前发现潜在问题并进行优化调整,从而提高装配效率和质量降低生产成本和风险。

9
