简介

三维实景建模是一种运用数码相机或激光扫描仪对现有环境进行多角度环视拍摄,然后利用三维实景建模软件进行处理生产的一种三维虚拟展示技术。

三维实景建模技术可用于调查分析、规划方案对比、辅助政府部门审批监管等方面,提供敏感点分析、视域分析、工程建设监管等多项定性、定量分析。


三维实景建模技术用于农村改造


服务内容

通过无人机倾斜摄影技术获取目标区域内不同视角的倾斜照片,利用三维实景建模软件生成和输出高分辨率带有真实纹理的三角网络模型。经过处理的最终模型能准确精细复原出建模主体的真实色泽、几何形态和细节结构。

基于实景模型可进行设计、规划、改造、数据分析、资产管理等。

三维实景建模分支

实景建模流程

公司实力:我司具备优秀的实景数据采集能力,拥有丰富的项目经验和技术团队,借助无人机、激光扫描仪等设备以及实景建模软件,形成了一套完整的倾斜摄影实景建模技术,在以往的实景建模项目和客户服务中广受好评。

实景建模技术服务(修改)



服务优势

1.将行业技术手段从二维升级到三维,提高了规划设计的科学性和规划管理的效率。
2. 所构建的模型提供了极其丰富的三维环境,能够采集所有细节, 而不仅仅关注选定特征(如建筑);
3. 能在三维模型中进行地理定位;
4. 实景建模技术的三个独特优势:① 远程操作、速度快;② 全面;③ 准确。

8df79281d6824c4998476b75468f7f43_58


服务应用

1. 实景建模与设计结合

案例一:深圳月亮湾快速化工程改造BIM应用

b3bc64eaf7b357cc676d636a198fa09

照片数量:30542张
项目面积:3.49平方千米
项目概况:该项目位于深圳市南山区,对全长为8.1千米的月亮湾大道进行快速化工程改造。

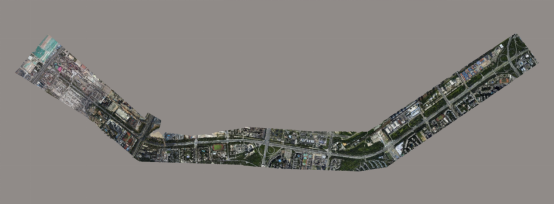

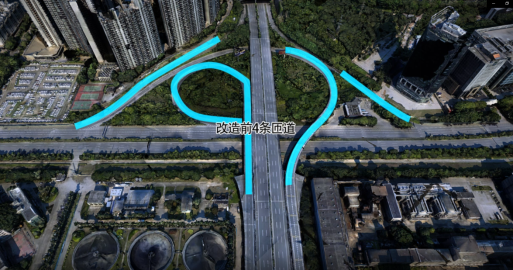

月亮湾改造前:

1d6a4ffe5a048ae7109367911e91f7d


月亮湾改造后:

节点一

4242dbecc30b052503873c43cd6a5d8


节点二

57595f5854cbe6df4fc78ae0985d282


节点三

5add3ece871d83102927884b54c52ec


节点四

640

3fe4ac3e4364d40c2c87d5b0d15109e

20f57f98693f1186f4f5aa33bd0fc3b

16ce8a1e94cb7c8f80fbb450fc82714

通过结合BIM的应用设计,对方案进行比选,将设计模型与实景模型结合起来,在三维实景环境中直观对比工程实施后的效果,并可进行三维光照分析、视线分析、天际线分析、水淹分析等等量化分析。


案例二:厦门某岛实景项目

厦门某岛孤悬海上,交通极不便利,由于海岛建设的需求,需要对该海岛进行测量,但是由于海岛地势与环境等因素,传统测量很难实现,所以我们为客户推荐了实景建模方案。
只需要采集少量控制点以及无人机航拍既能建立海岛全貌三维模型,既能节省成本,又能全要素采集到海岛的每一个角落每一个要素,与三维设计相结合更是事半功倍。
海岛全貌:

66ee599bdebea46c46e29f5f941d50c


与设计方案结合示意图:

3463235ec3e33161acbd14fa278eadb




2. 实景建模和城市三维数据库

案例三:抚州市东乡区实景三维建模

为了切实相应国家数字城市智慧城市的号召,抚州东乡市政府对东乡城区进行了一次大范围的实景三维建模,作为城市重要测绘数据和历史资料使用,我们很荣幸为这个项目贡献了绵薄之力,为东乡市全部城区进行了航拍采集加内业建模工作,以及后期的模型修饰。

436f50f6d05eeab96995626e2a58cc2


东乡市实景三维全景

9a5a593d68ca921cf1666ff7f17d460


东乡市市政府大楼

490d50c63ac7f3844e5355267d1ea87

3. 实景建模与土方测量

案例四:江汉某药厂实景项目
江汉某项目涉及到原药厂遗址土方运输处理,由于药厂的特殊性,厂区内的废土废水具有一定的危害性,传统土方测量对作业人员的身体健康可能有危害性,同时根据甲方的环保规程,必须将污染水土的挖排运输精确到立方米,因此我们推荐客户使用无人机倾斜摄影实景建模,在外业工作中将人员接触污染水土的可能性降到最低,同时精确地量测土方。

78b50b8bd63cbeae0bf97a045a75edc

传统土方测量


无人机倾斜摄影实景建模的实施工程中,只需要在厂区局部地区使用RTK每平方公里采集10-20个控制点,再使用无人机航拍,只需使用Bentley ContextCapture Center结合这两种数据,就能生产厂区三维模型,并在三维模型上测量土方。


9200f5a891a8e5d88795a47b09c6281

控制点采集


eb39b852ee00d72ee852ed488943d5c

航拍照片示例


空三计算

3f6aa565954ca31031664fa42b6cd02

3a691ceef251ce116db7ae8f790cd42

生成模型
4929cece057389a6160beb5a108901e

813ea8d4784d1c236b5a61037a2e135


c78697fa64b0506c0183e5ca3e57b11


体积测量

cd60cfd7721e5d9f8195fd4fee52dcc



相关阅读
实景建模技术服务

实景建模技术服务
