Bentley 垃圾焚烧及余热发电解决方案

解决方案概述

Bentley 垃圾焚烧及余热发电解决方案针对余热发电行业的需求，提出了余热发电行业三维数字化工厂解决方案，为“垃圾焚烧 / 余热发电”相关行业用户提供了覆盖全生命周期的解决方案。在余热发电项目的协同设计中，体现出模块化和精细化设计的设计要求，通过以下内容实现总体设计目标：

• 全专业内容设计，涵盖项目所有参与专业，土建、结构、管道、设备、暖通、电缆桥架等等，无遗漏，无死角；

• 精确统计材料，例如装置性材料精确到螺栓、螺母、垫片的个数等等，目的是让建设方对施工造价有个精确的控制；

• 直接生成图纸，包括各专业布置图、管道轴测图、施工图等等；

• 零碰撞布置，参与布置的各个专业、各个模块无碰撞、无干涉，避免返工等增加造价的现象发生；

• 精确控制工程量和工程造价；

• 设计管理的精细化。设计院在设计过程中存在各种设计接口。例如，对外，设计院存在接受 EPC 总承包方的管理，存在和主、辅机设备厂家的设计接口；对内，存在各专业之间的设计接口。这些接口之间要做到无缝拼接，其配合和管理也要精细化，要借助强大的协同平台来实现接口之间的无缝连接。

Bentley 提供了基于全生命周期的 BIM 解决方案，通过工程内容创建平台 MicroStaiton、工程内容的管理平台 ProjectWise、工程信息的运维平台 AssetWise 实现整个生命周期的管理。涵盖了数据的创建、校核、利用、组织等整个流程。

Bentley 垃圾焚烧及余热发电解决方案还可以结合最新的实景建模技术 ContextCapture，以及对各种点云设备、数据的支持，为垃圾焚烧及余热发电设计项目的前期改造、环境勘测、施工过程监控及后期的运维需求提供了高效的技术手段，减少成本支出。结合 LumenRT 这样电影级的快速渲染技术，可以将实景模型、数字模型及环境模型融合在一起。直观地进行项目展示及沟通，提高设计过程及项目数字化移交的质量和效率。

主要应用模块

• OpenPlant PID：工艺流程设计，与三维信息模型智能联动；

• OpenPlant Modeler：基于等级驱动的三维管道、设备设计系统；

• OpenPlant Isometric Manager：自动抽取管道 ISO 图系统；

• OpenPlant Orthographics Manager：全自动生成平立剖图纸工具；

• OpenPlant Support Engineering：三维支吊架设计及装配系统；

• Bentley Raceway and Cable Management：电缆桥架与电缆敷设系统，提供精确的桥架及电缆布置；

• OpenUtilties Substation：电气设计的专业模块，可以快速完成二维原理设计、三维布置设计；

• OpenPlant Electrical：基于 SubStation 平台，是变电及发电设计中国工具包，包含三维模型布置、三维导线设计、厂用系统设计模块等；

• OpenBuildings Designer：建筑系列设计模块，包括建筑、结构、暖通、给排水，建筑电气设计功能；

• ProStructures：钢结构及混凝土详细模型设计工具，提供加工级别的钢结构详图及混凝土配筋；

• STAAD.Pro：结构有限元分析和设计；

• AutoPIPE：压力管道分析计算工具；

• OpenRoads Designer：场地、道路及地下市政管道设计工具；

• Navigator：模型综合与设计校审工具，提供碰撞检测、渲染动画、吊装模拟、进度模拟等设计功能；

• ProjectWise：协同工作平台，支持跨地域，多角色的协同工作环境；

• LumenRT：工程界电影级交互式即时渲染系统；

• ContextCapture：利用普通照片快速为各种类型的基础设施，生成详细三维模型；

• Synchro：施工进度计划管理功能的可视化 4D 施工模拟软件；

• AssetWise：资产运维管理系统，收集，分析和控制相关资产信息等。

优势及收益

Bentley 垃圾焚烧及余热发电行业解决方案通过专业齐全的设计工具和协同的工作环境，从优化工作流程，实施沟通设计数据的角度，提高用户的工作效率。它的优势和收益主要体现在如下几个方面：

优势：

• 针对不同专业的三维设计模块，包括管道、设备、建筑、结构、总图等等，且都基于统一的绘图平台——MicroStation，是基于同一个平台，同一个模型，同一个数据架构的全专业数字化三维解决方案。

• 针对垃圾焚烧及余热发电行业，我们的产品模块几乎能够覆盖项目工程设计过程中的全部专业。Bentley 三维协同设计解决方案中涉及的产品，都是针对不同专业应用特点专门研制的，更适合本专业的人员学习及使用。能够保障不同专业的设计人员都能够使用本专业熟悉的专业工具进行设计，而不是像其它解决那样提供一个“包治百病”的通用模块来解决所有的问题。

• Bentley 的各专业模块提供的二三维同步工作流，能够以工程领域用户熟悉的二维的操作习惯和专业语言，在平面视图（即设计人员习惯的二维方式）下，对后台的三维数据进行操作的特点。在通常情况下，用户仅仅只需要 2-3 天即可完成平台转换培训，2 天可以完成专业模块的培训，也就是说对任何一个专业的专业设计人员，只需要一周左右即可掌握 Bentley 的软件并开展工作。

• 以 ProjectWise 为平台的强大的企业级协同与管理功能，基于三维模型的专业间设计配合，使得沟通效率大大提高。构建协同或并行三维设计环境，真正地形成使整个项目或产品的设计者能够在统一的工作对象和目标中工作。可以使团队成员能够在一个集中、统一、可管理的环境下工作，随时获取所需的项目信息，进而能够进一步明确项目成员的责任，提升项目团队的工作效率及生产力。通过这个管理平台，不仅可以将项目中所创造和累积的知识加以分类、储存以及供项目团队分享，而且可以作为以后企业进行知识管理的基础。

• 通过全新的实景建模技术 ContextCapture，利用采集的准确现场数据，逆向建模，快速的指导改建项目及检修空间检查，可参与到整个的项目周期。

• 设计相关数据信息及能与 Project/P6 等进度管理软件衔接，也可以直接导入 Bentley Synchro 4D 施工软件中， 通过三维可视化进行快速的 4D 施工进度模拟及高效管理。

• 以 Bentley AssetWise 为平台的工程数据全生命周期的运维管理系统，通过设计成果的数字化移交过程，提升设计数据在项目施工、运维等阶段的增值效益。

收益：

• Bentley 垃圾焚烧及余热发电解决方案能够实现数字化全专业的三维协同设计。通过各专业间并行、协同工作，有效地共享项目资料，打破传统的串行模式，提高设计质量和设计效率，给项目带来效益。

• 为 EPC 总承包精确控制工程量创造条件。从三维模型中，可以自动统计材料和工程量，方便与工程量控制目标进行对比。图纸上的材料及零部件清单直接从三维设计模型准确提取，避免人为统计计算的差错，节约人力，提高效率，给材料采购订货提供准确、可靠的依据。

• 工程各专业数字化设计基于统一的协同管理平台ProjectWise，使得各专业的配合便捷高效，有效节约了人工成本和时间成本，人工时的节省也节约了整个项目的投资成本。

• 通过设计成果的数字化移交过程，提升设计数据在项目施工、运维等阶段的增值效益。例如三维设计模型中管道布置都是准确的、三维可视化的，施工单位可以更好的理解设计意图；PAD 移动终端可在施工现场用于展示管道施工细节；也可以将管路模型打印成 3D pdf 文件来指导施工单位进行管道安装。

• 通过项目专业数据库设计的标准性及唯一性，专业间的实时更新减少了沟通过程的反复，准确的材料统计清单提高了设计质量，设计过程中的碰撞校核减少了施工变更，可视化校审提高校审效率、减少校审工作量、提高校审管理水平。同时标准化的实施流程也提高了设计的专业性，使数字化设计成果能够有效的应用于设计过程的专业分析和后续的施工及运维中。

• 三维图更明确地表明了各个专业之间的界面和连接关系，因而大量减少了因专业配合问题所引起的碰撞和错位问题带来的返工。国外统计资料表明，不采用三维设计的工程，返工率可占工程总人工时的 12%，而采用三维设计，返工工时可减少到 2%。

• 设计相关数据信息能与 Project/P6 等进度管理软件衔接，通过定制的平台间接口，将进度管理软件的工程建设进度（即时间轴）导入到三维漫游平台中，形成具有可视化施工管理能力的四维工程管理平台，能根据施工管理的要求，在工程模型上实时动态地查看计划与工程实际进度，实时地对施工进行调整，科学地调整和控制工程的施工进度。

• 通过全新的三维数字化设计，更能提升市场的竞争力。以及逼真的三维方案效果展示，也能提升项目的中标率，赢得更多的业务。

工作流程

三维协同设计实施是一个系统工程，各个专业之间具有频繁的数据交互，在设计过程中，各个设计专业间的配合十分密切，各专业设计成果共享程度要求较高。因而在实施的过程当中，需要进行有效地资源组织、合理的任务拆分和分工、规范化的协同工作等，在项目过程当中设计人员需要遵循相关规定，这些将对项目效率和质量产生影响。通过明确项目团队在三维设计过程当中的职能，遵循相关项目规定，专业之间有效地配合，三维设计解决方案将为客户带来最大的价值。

三维设计流程简图

解决方案软件模块

一.工艺设计产品系列：OpenPlant 系列产品工具

（PID, Modeler, Isometric Manager, Orthographics Manager, Support Engineering）

1. 智能工厂设计与自动化的可交付成果

工艺流程设计可以快速创建智能工厂设计使用管道与阀门和仪表图元及接线，和设备验证项目管道规格。三维工厂模型建立基于元件库和等级库，能自动生成施工交付文件如管道轴测图，平立剖图和支吊架详图。通过统一管理和优化对最终交付图纸达到最小化的手动修改。

2. 灵活性，多专业设计

OpenPlant 允许你利用一组通用的软件在三维建模，生成工艺管道和仪表原理图，创建厂区平立剖图和管道轴测图，同样还有支吊架详图设计和装配。你可以使用设计工具在一个独立的环境中运行或是部署在全球各地办公，这样你就可以在你需要的时候随时访问到它们。增加项目团队合作的环境，允许团队在线或离线的不同形式一起工作。

3. 数据的一致性和精确性

OpenPlant 方便维护最终的 P&ID 和 3D 模型在施工安装，运维阶段的实时更新。提供丰富的工程数据在整个项目生命周期中包含组件标记信息的智能轴测图，包括元件的标签信息、位号，制造项目代码和材料等。

4. 与其他软件的互操作性

与其他产品的互操作性上包括 Bentley 的结构产品 ProStructure 和电气产品BRCM，以及通过 ProjectWise 允许在多专业在工厂中更多有效地进行协同设计。利用 OpenPlant 的灵活的软件环境部署，通过软件使用 ISO 15926 和 iModels 开放数据模型也可以实现与第三方软件数据模型的互通。

5. 项目有效的管理能力

通过访问控制管理、状态跟踪、有效的数据交换来驱动项目团队的高效性。严格控制所有可交付工作内容，不管是通过文件还是组件管理整个项目工作。其可见性还可以在整个工厂设计中通过创建项目范围的报告迅速生成。

二. 电仪专业桥架设计工具 Bentley Raceway and Cable Managerment (BRCM)

BRCM 可同时设计桥架和电缆系统。BRCM 是第一个也是唯一一个集成布置，走线，材料统计的系统，可节省时间和降低成本。可利用概念设计和详细设计的自动设计流程快速跟踪下一个项目。通过使用智能三维模型来减少碰撞，确保间距，并且得到准确的偏移来防止工程建设延期。

1.满足通信，控制，电力电缆敷设的需求

• BRCM 的概念设计模块支持项目计划阶段材料和空间预估；

• BRCM 的详细设计模块可精确布置 3D 桥架、埋管、电缆沟；

• 自动电缆敷设模块可准确计算电缆长度，重量以及容积率；

• 自动计算，并且通过三维模型可准确剖切二维图纸，可减少错误；

• 跟其他设计模型互相参考可协同设计并减少错误率。。

2.OpenUtilties Substation / OpenPlant Electrical 变电及发电设计中国工具包

• 能够绘制供电简图，进行短路电流计算；

• 快速创建主接线原理接线图；

• 创建 3D 变电站设备布置图；

• 使用 3D 导线设计模块进行导线设计；

• 使用导线拉力计算模块进行导线及架构受力分析，生成导线安装报表，指导施工；

• 使用过电压保护模块完成防雷和接地设计部分；

• 在三维信息模型的基础上，通过切图操作获得各种平断面图；

• 使用二次保护设计模块进行发变电组保护设计；

• 使用厂用设计模块完成厂用一次设计；

• 使用厂用二次设计模块完成厂用二次设计；

• 生成各种工程报表。

三.建筑专业设计工具 OpenBuildings Designer(OBD)

1. 提高协作能力

OpenBuildngs Designer 建筑设计是一个多专业组合的专业协同设计软件，这其中包含了建筑设计结构、建筑暖通、建筑电气等模块在设计流程和实践中，这使得构建团队改善和促进合作的方式通过在一个统一的设计环境共享的一组工具和工作流，使解决问题更加容易。

2. 在转移信息和修订过程中减少浪费的时间

由于 OBD 的互操作性和可伸缩性，可以集成内容的大小、类型、或格式。用更少的时间花在修订和转移信息上和用更多的时间花在设计上，它不仅能够支持小型项目，也能够运行大型项目，所以你可以将你的模型用在你需要的场合上。

3. 通知设计与决策

自动生成信息丰富的可交付的成果，从中反映了建筑师最新的设计信息，你可以清楚地沟通设计意图。通过交付标准化的驱动方式，可交付的成果与强大的可视化功能相结合，可以快速识别有效的模型信息而不是工作信息，这样你就可以做出最好的设计决策。

4. 能够更快的应对客户的需求

OBD 提供强大的设计建模环境，对于复杂的几何建模都能够胜任。此外，OBD 具备异形体快速建模的能力，从方案设计模型到详细设计模型，都可以轻松应对，帮助设计人员应对各种可能遇到的情况。

5. 依据建筑性能评估实际能耗

OpenBuildings Designer 可以帮助您评估实际的建筑能耗并据此生成逼真的可视化效果。通过多种建模及场景模拟，探索并确定最明智的设计方案。可以完成日光高度、斜度、照度及阴影的分析，并可以依据碰撞检查功能解决实际的建模冲突问题。

四.结构专业设计工具 Prostructures（Proconcrete/Prosteel）

Proconcrete:

1. 减少生产时间：灵活和用户友好的三维建模钢筋混凝土结构，开放式的工作环境。准确的项目设计生产减少错误和遗漏，因此减少生产时间。快速、方便和灵活的建模和强大的功能，模型任何钢筋混凝土精度可达到 100% 的形状参数。当具体改变尺寸，钢筋按要求自动调节。

2. 提高效率：在用户预定义的三步过程中简化绘图标准。利用MicroStation 技术“动态查看”，你的团队可以很容易为计划、章节、细节和立面生成 2D 绘图输出。你可以清楚地传达设计意图，提高效率，并通过这个简单的完成“错误最小化”的工作。

3. 提高准确性：报告，进度，工程量是基于模板，很容易定制公司或项目标准。减少因数量不准确而造成的风险。

4. 材料表直接链接到三维模型，因此材料清单是准确且可靠的。

5. 准确的数据共享：与其他专业共享项目信息，并允许在多环境的情况下，最小化后的数据通过结构数据精确共享到整个项目团队。

ProSteel：

1. 减少生产时间：ProSteel 业界领先的钢结构建模能力提供了一个灵活的，开放的、用户友好的三维建模环境。它还包括参数化建模能力，以产生准确的项目设计顺序减少错误和遗漏，从而减少生产时间。快速、方便、灵活和强大的建模功能标，准钢目录提供方便用户定制，参数化建立常见的物体如钢楼梯、栏杆和梯子。

2. 提高效率：基于 3D 模型，可以自动创建精确的 2D 文件，如输出图纸和材料清单，使您和您的团队提高效率。每一个梁和列的个人图纸输出和包括从所有方面（顶部，侧面）直接连接到 3D 模型的意见。

3. 提供最佳方案选项：几乎所有的东西都可以定制形状、材料的描述，包括对信息元素输出多种样式的材料清单（BOM）和数据库。这使得 ProSteel 非常灵活开放的能力以满足产品个人的要求。此外，在详细设计阶段之前，工程师可以调查多种方案，并提出最经济的选择给客户。

4. 降低风险：对于文档和构件通过动态版本更新和状态管理提升质量控制，并自动更新属性状态到整体项目文档和管控版本，能在设计决策阶段降低并规避风险。

5. 项目组间数据的准确共享：通过三维结构模型能够与结构分析模型和设计应用软件的交互，从 Bentley 的 RAM 和 STAAD 导入到 Revit 和 Tekla。ProSteel 可以生成发布到数控机床的文件，制造业使用这种工艺通过使用计算机来控制机床，用于制造加工。此外，你可以用 iModel, ABD 和 IFC 格式，SketchUp 文件，DWG 文件来进行数据交互。

五.总图/场地专业设计工具 OpenRoads

1. 融合地质数据，利用测绘数据，实景模型和其他的地形数据，创建和分析地形模型。丰富的模板库，创建场地模型，优化开挖设计，灵活的道路模型设计，创建地下管网模型。

2. 利用测绘数据、实景模型和其它的地形数据，可与所有主流品牌的数据采集设备进行数据交换，几乎可以处理所有的数据源：如原始数据、ASCII 测站/偏距/高差、ASCII XYZ。可以处理不同来源的勘测数据，降低昂贵的、多余的数据转换。支持照片、点云生成的实景模型。

3. 创建和分析地形模型。勘测数据、ASCII 文件、MicroStation 2D/3D 图形和数字标高图均可用作数据来源创建三角网。大量的分析工具，其中包括坡度、标高等分析工具。

4. 创建场地模型。允许对不同的设计方案进行快速的浏览，并能通过功能强大的场地模型工具对设计进行可视化的编辑。Site 模块最大的优势在于它能够很容易的建立和修改设计。拖放式的编辑功能，可大幅的提高工作效率。

优化开挖设计。功能强大的可视化工具，能够迅速展现设计成果。可用于工程项目的快速评估，从而选取最优的设计方案。

六.管道应力分析工具 AutoPIPE

AutoPIPE 是一套全 Windows 界面的管道分析软件，其主要是计算当一管道系统受到静荷载及动荷载时，系统所承受的容许应力、力和力矩及位移量。AutoPIPE 可以分析各种复杂管道系统：如地下埋管分析，波浪荷载，水锤效应，FRP/GRP 管道以及管道于钢结构之间的协同分析。AutoPIPE 同时具备面向对象的图形技术和动态表单的输入及输出，并且有机的结合。此外高阶的分析能力是其他软件无法比拟的。

独一无二的直觉式使用界面

直觉式的使用界面在管道系统的建立及修改方面可以节省许多的时间。在图形上点取一点，你就可以随时插入、修改或者删除一个管件，支撑或一个载荷。对模型的任何一步操作后，应力分析模型都会实时的更行。

除了标准的图形输入界面外。AutoPIPE 也提供 Grid 表单式的输入。两种输入方式可以同时作用，及时更新。在表单里，各种管件和荷载可分别归类于不同的表格并可以依大小（如管径或长度）来排序，这样你就可以快速检验输入的数据是否正确。此外 AutoPIPE 具备 99 次撤消/恢复功能，可以实时恢复先前的错误操作。

高阶分析功能

AutoPIPE 提供独特的功能，包括地下管道、海上 FPSO 平台、海底管道分析以及动态荷载、非线性约束等，此外 AutoPIPE 也具备局部应力计算、时程分析、流体瞬间变化及安全阀计算、管架缝隙及摩擦力计算、夹套管计算及提供 25 种管道规范。

图形化显示分析结果

结果分析后，你可以点去图形上的任一物件来读取它的应力、变形、力和力矩。此外 AutoPIPE 会以颜色来表示管道的应力分布，让你很快的知道超出容许应力的部分，以节省读取大量报表的时间。AutoPIPE 提供超过 500 种的荷载组合，你可以过滤、排序及显示最大的结果值并以表单的方式显示于屏幕之上。

七.结构分析专业工具 STAAD.Pro

STAAD.Pro 是一个全面集成的有限元分析和设计解决方案，包括良好的用户界面、可视化工具和国际设计规范。用于分析受静力载荷、动力响应、土壤结构相互作用或风力、地震及移动载荷影响的几乎所有结构类型，目前在全球近百个国家中已超过160,000 家用户。

STAAD.Pro 具有一系列高级分析功能，包括线性静力分析、反应谱分析、时程分析、缆索分析、推覆分析和非线性分析，为您的工程团队提供了一个可扩展解决方案，随时满足项目的各项需求。无论设计结构时采用何种材料以及何种规范，STAAD.Pro 都可以帮助您轻松满足设计需求，这包括美国、欧洲（包括欧洲规范）、北欧、印度和亚洲的规范，甚至还可以满足 AASHTO、ASCE52、IBC 和美国铝材规范等特殊规范。目前的 STAAD.Pro 中文版本已经支持中国的钢结构规范（GB50017），荷载规范（GB50009）以及抗震规范（GB50011）。

STAAD.Pro 是获得 ISO9001 认证的软件，并且完全达到了核工业严格制定的软件验证标准（10CFR Part 50、10CFR 21 及 ASME NQA-1-2000）。

八.协同平台 ProjectWise

Bentley 公司提出工程生命周期管理的概念，ProjectWise CONNECT Edition 正是基于此概念而产生，它把项目周期中各个参与方集成在一个统一的工作平台上，改变了传统的分散的交流模式，实现信息的集中存储与访问，从而缩短项目的周期时间，增强了信息的准确性和及时性，提高了各参与方协同工作的效率。

ProjectWise CONNECT Edition 工程内容管理及协同工作平台技术服务合同，通过此平台可以希望达到的目标可以概括为：

• 在分散的团队间搭建连接人员与信息的桥梁

全球化已经改变了我们的工作方式，让我们有机会与全球各地的人们展开项目协作。ProjectWise Design Integration 软件能够帮助您在地理上分散的团队间搭建连接人员与信息的桥梁，以便管理、查找和共享 CAD 和地理空间内容、项目数据以及业务文档。使用 ProjectWise Design Integration，您可以确保紧密集成的多专业工作流程管理，从而加快项目文档的共享和重复使用，并可利用可追踪功能支持闭环流程，以缩短工期和推进项目。

• 与多专业团队开展协作

通过在分散的团队间实现全球工作共享，简化您的设计工作流。打破地理和技术上的界限，确保每个人都能查找、共享和重用项目信息、工程数据和通信内容，积极参与团队协作。

—在不同的组织间安全地共享文件 ；

—定义可以查看和编辑项目内容的用户；

—使用 Microsoft Active Directory 管理用户身份验证 ；

—控制组、用户和文档层级访问 ；

—在 ProjectWise 管理的 PDF 内启用数字签名。

• 提升项目效率和项目交付质量

避免数据丢失、版本控制问题以及电子邮件、FTP 和其他非受管通信的延迟。利用优化的可靠性和可追踪功能，创建并管理进行中的工程 项目。借助项目信息管理功能，您可以降低未经授权访问的风险，并消除冗余数据。

—集成 CAD 设计应用程序；

—提供多种格式的文档 ；

—为文档和工程内容创建索引 ；

—使用强大的搜索功能查找文档和内容 ；

—创建并管理文件版本 ；

—追踪文档在整个生命周期内的所有变更 ；

—管理所有参考文件和关系；

—从 ProjectWise Explorer 当中即可查询到与当前所选 DGN/  DWG 文件存在参考关系的所有关联文档 ；

—查找参考了任意给定工程图文件的所有文件；

—在检出主 CAD 文件时自动访问所有连接的参考文件。

九.实景建模 ContextCapture

使用 ContextCapture，您可以快速为各种类型的基础设施项目生成最具挑战性的反应现实环境的三维模型。而这一切，都源自您拍摄的普通照片。不需要昂贵的专业化设备，您就能快速创建细节丰富的三维实景模型，并使用这些模型在项目的整个生命周期内为设计、施工和运营决策提供精确的现实环境背景。

您不必在专业采集设备和相关培训方面投入很多时间和成本，就能经济实惠地开发精确的实景网格。您可以使用普通相机拍摄的超过 100 亿像素的照片轻松生成三维模型，获得精细的细节、锐利的边缘和几何精度。

• 集成地理参考数据；

• 执行自动空中三角测量/重建；

• 采用可扩展的计算能力；

• 生成二维和三维 GIS 模型；

• 整合位置数据；

• 测量和分析模型数据；

• 发布和查看支持 Web 功能的模型。

十.可视化渲染软件 LumenRT

拥有 Bentley LumenRT，您无需成为计算机图形专家，便可将数字化栩栩如生的特性与基础设施模拟设计整合，为项目利益相关方创造震撼的视觉效果。这一革命性的实时可视化工具不但可供 AECO 行业的专业人士轻松使用，还能制作极其精美并易于理解的可视化文件。使用 Bentley LumenRT 您可以：

• 运用包括各式车辆在内的运动元素以及使用各类车辆、移动的人、随风而动的植物、在某个季节微风吹拂下摇曳的树木、云卷云舒、潺潺流水以及更多元素模拟交通实况，让基础设施模型更有生气；

• 轻松生成能吸引注意力、 电影级别的图片和视频；

• 使用 Bentley LumenRT LiveCubes 与所有利益相关方共享交互式、呈现三维虚拟实境的演示；

• 在 MicroStation 中直接创建 Bentley LumenRT 场景，包含 V8i SELECTseries 和 CONNECT Edition，Autodesk Revit，Esri CityEngine，Graphisoft ArchiCAD，Trimble Sketchup 以及从更多领先的三维交换格式中引入元素。

十一.施工可视化 4D Synchro

SYNCHRO 提供具有高度数据互用性的数字技术，推动建筑行业从传统的二维规划和独立的工作流演变为高度协作和高效的四维可视化规划和 VDC 项目管理流程。

SYNCHRO 专门提供单个技术解决方案来创建您的方法，并精确可视化、分析、编辑和跟踪您的整个项目，包括项目进度和临时任务。该可视化和数据丰富的环境有助于所有团队成员参与到清晰可见的流程中，以从招标、施工、调试直至移交优化各个类型的施工项目，因此就可以持续改进、消除浪费和增加价值。

• SYNCHRO PRO 通过单一的可视化四维界面，为团队提供创建、分析、编辑、报告和管理项目的媒介；

• SYNCHRO Workgroup Project SYNCHRO 项目数据的访问。是一个数据库服务器，旨在协调对团队环境中；

• SYNCHRO SITE 可在 iPad 上（目前在 Hololens 上）为团队提供四维进度报告和资源状态。将更新连接到 PRO 中的计划；

• SYNCHRO Scheduler可提交申请免费使用。使用传统的 CPM 方法进行规划和安排。无三维/四维；

• SYNCHRO Open Viewer 可提交申请免费使用。以四维方式实现可视化，并与整个项目团队进行协作。

十二.工程数据管理平台及资产运维平台 AssetWise

AssetWise 由互联数据环境（CDE）支持的一套应用程序和云服务，它通过工程完整性管理设计、建造和运行生命周期各个阶段的数字资产信息，以确保整个生命周期资产价值的安全、可靠和经济高效服务（降低资产总成本）。

AssetWise 整合资产全生命周期中资产相关信息：

• IT（包括 ERP、计划、财务系统）

• OT（包括 SCADA 系统）

• ET（包括设计图纸、三维模型等）

AssetWise CONNECT Edition 以前所未有的方式提供运营和维护决策支持。AssetWise 可以强化业务流程，提升资产性能，帮助您实现更高的资产投资回报。依靠 AssetWise 帮助您：

• 提高信息完整性；

• 增加长期可靠性和资产可用性；

• 确保遵从法规；

• 提高安全性，全面降低风险；

• 降低运营成本；

• 优化资产性能，延长资产的使用寿命。

案例分享

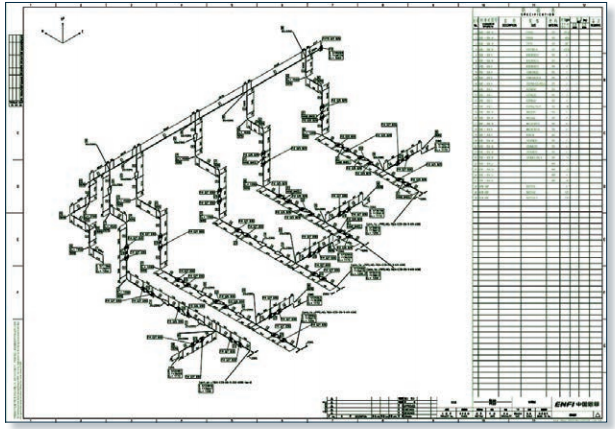

中国恩菲（黑龙江省哈尔滨市双琦生活垃圾发电厂改建工程项目）

据了解，哈尔滨日产生活垃圾大约 3300 吨，目前生活垃圾处理以填埋为主，采用焚烧处理的生活垃圾每天仅 300 吨，占哈市生活垃圾总量不足 1/10。近年来，哈尔滨东部垃圾场、程家岗垃圾场、西南部生活垃圾处理场等纷纷达到使用年限被相继关闭。“垃圾围城”迫使哈尔滨急需找到垃圾处置新办法。

双琦生活垃圾发电厂原可日焚烧生活垃圾 300 吨。改建工程将对原有生产线进行技术改造，使之处理能力达到 500 吨，同时新建一条日处理生活垃圾 1200 吨的炉排式垃圾焚烧发电系统，项目经改扩建后日处理规模将达到 1700 吨，项目投资达 6.5 亿元，采取 BOT 模式建设和运营。项目设计采用全套的 Bentley 软件解决方案，基于ProjectWise 平台，各专业采用 OpenPlant，ABD，BRCM，Prostructural 同步进行三维设计工作，缩短了项目周期。扩建工程已于 2013 年 4 月破土动工，2014 年年底建成投产。形成日处理生活垃圾 1700 吨的规模，这意味着哈尔滨将有一半的垃圾“变废为电”。双琦生活垃圾发电改扩建项目，将替代关闭的西南部垃圾场解决生活垃圾消纳的问题。

湖北省电力勘测设计院（诺瓦布甘杰重油发电项目）

项目位于孟加拉国西部的诺瓦布甘杰市，总装机容量 100MW，项目为湖北院 EPC 总承包，用于向孟加拉国家电网输送电力，电厂由 12 台8924KW，重型柴油发动机组，配 7 台余热锅炉所需的主副机设备。工程特点结合湖北院在发电项目数字化设计推广应用的实际情况，决定对本工程全专业采用数字化设计，各专业采用 Bentley 数字化设计专业平台，对全厂进行布置设计，采用协同设计管理平台对设计资料、过程文件、设计成品等文档进行过程控制、管理及归档。覆盖全部专业包括：热机，化水，电控，土建等全部相关专业。

采用 Bentley 公司的数字化工厂设计系统解决方案，并通过我院的二次开发和定制，形成了一套高效、合理的适合发电行业的解决方案。

通过以 MicroStation 为基础平台的工厂数字化设计系统以及协同平台 ProjectWise，完成了布置设计以及设计过程中上下游资料互提、模型校审等协同设计工作。

基于 Bentley 软件作为数字化平台。各专业同步并行设计，使用ProjectWise 来实现协同管理。同时采用了数字移动应用解决方案，使用 iPad 端实现设计与现场的数据同步共享。采用 Bentley 的设计系统，最大程度的减少了设计差错的出错率，实现了设计进度的全程控制，通过数字化移交技术，实现了施工现场零碰撞，精准的材料管理。数字化数据也为项目创造了更多的价值。

Enipro Sp.z o.o （波兰锅炉催化反硝化和除尘气体安装工程）

为了减少波兰 Plock 的大气污染，这个 1000 亿美元的项目需要Enipro Sp.z o.o（Enipro）进行概念性研究，生成施工包，并提供详细的工程和建造文件，以便安装来自 PKN ORLEN 联合热电厂锅炉的催化反硝化和除尘气体。为了在加快项目进度的同时满足这些要求，同时优化成本，Enipro 需要实施一种集成的建模和分析方法。

使用 OpenPlant, AutoPIPE 和 ProSteel, Enipro 根据欧盟标准创建了管道安装的 3D 模型，所有专业都可以访问该标准进行详细的设计和分析。Bentley 集成的可互操作软件提供了一个协作平台，可加速信息共享，使团队能够提前降低项目成本并满足项目交付成果。使用 OpenPlant Modeler 创建管道安装的 3D 模型，该团队缩短了设计时间，最大限度地减少了冲突，并加速了协作。AutoPIPE 最小化了管道应力计算时间，而 ProSteel 实现了多学科整合并增加了车间图纸生产。Enipro 使用 OpenPlant Isometric Manager 来生成等轴测图，将技术文档的项目交付时间缩短了 20％。

通过使用 Bentley 软件实施协作 3D 建模和分析方法，Enipro 缩短了设计时间，将项目成本和交货时间缩短了 20％，并最大限度地减少了施工期间的冲突。Bentley 软件的灵活性和互操作性增强了协作和工作质量，优化了生产力并减少了返工。环境方面，完成的项目将减少城市大气中的氮氧化物和粉尘排放污染物。
