产品简介 / Introduction

Bentley projectwise BIM协同管理平台简介




通过Bentley projectwise协同工作平台,能够把贵穿项目全生命周期中所有的信息进行集中.有效的管理。整合BIM全生命周期中各专业软件产生的图形与数据 ,实现BIM整个生命周期的协同工作。


1.ProjectWise可有效满足设计单位的信息化项目管理、 图文档数据管理以及生产办公0A的实际需求

从单位项目立项开始至设计过程,直至项目收尾过程中所有的合同文件、图纸文件、参考文件、会议文件以及项目过程中所需的流程管理、进度控制、数据统计等工作部可以通过该平台高效实现。


2.多访问方式:支持WINDOWS/网页版、移动端

用户可以通过客户端、网页端、移动端(手机、 IPAD) 访l可ProjectWise服务器。 ProjectWise与Windows对比: 无论是主菜単、工具栏 ,都显得更加详细和灵活, ProjectWise总体结中勾上是非常相似的;但是ProjectWise可以实现的功能更多,更强大。如图3和图4

Bentley ProjectWise BIM协同管理平台特点



■ 集成化:所有的内容集中存放」集成各种文档、图l民编辑软件(MicroStation, AutoCAD、 Revit等)并能达到图层级的设计协同。

■ 标准化;按照标准的模式営理

■ 完整性:包括项目所有的国i氏文档资料

■ 一致性:项目成员获取同样的信息 ,可实现异地数据同步,对于分布于不同地方的文件可同步到本地.同一时间同一个文件只能一个用户编辑.保 证文件n住一性;修改完文件后加备注,使其他用户及时了解文件的设计状况。

■ 实时性:保证获取最新的信息,参与人员可及时查看需要自己处理的文档。对于不同办公室、不同地域的项目.应用分布式存储项目文件,提高数据访问的速度。

■安全性:多级权限控制/SSL安全传输

■多样査询:査询方式多样,査询条件任意组合

■易用: Windows资源営理器界面

Bentley projectwise 协同管理平台


Bentley ProjectWise 协同管理平台功能简介



数据交换、协同工作

利用Bentley ProjectWise提供的平台,项目参与人员可以在福同的数据源访间、操作、交换项目相关信息.并可以在第一 时间得到最新的项目资料。

通过Bentley ProjectWise对参与方工作的内容进行分布式存储管理及本地缓存技术,既保证了对项目内的统一控制 r也提高了异地协同工作的效率。

Bentley ProjectWise将分散的信息孤岛有效的集合在一起,实现了信息共享,使信息标准化工作变得简便易行,这将大幅度提高工作效率。具体如图1和图2所示;

Bentley ProjectWise系统

权限管理

ProjectWlse的权限管理 ,可以满足以下用户需求:

■按用户名及密码限定权限

■支持单点登录能与Microsoft Active Directory集成

■ 系统管理员可通过用户组来管理用户

■系统管理员能够技照不同的用户设置权限 ,用户只能根

据系统管理员所设置的权限来访间相应的图纸和文档。

■管理员可以单独控制使用人员査看文件属性的权限。

参考关系管理

在Bentley ProjectWise系统中文件( CAD或其它文件)的位置发生移动时 ,可自动维护文件之间的参考关系;历史文件导入到系统后,通过参考扫描,可方便快捷的重新建立原先的参考关系。如图所示:

下图为协同工作原理

Bentley ProjectWise系统

8,增量传輸

Bentley ProjectWise V81采用了先进的Delta文件传輸技术,使用压缩和增量传輸的方式,大文件的传输速度可提高54信.小文件的传输速度可提高3倍.更有效地使用户可以利用分布式资源组成的网络,大幅度提高访问速度。如图10所示:

9.可持续利用三维数据

将三维模型以i-model格式发布,经检査后有效、准确的数据通过工程变更流程进入到工程配置数据源。工程配置数据源中受控的信息经相关的工作流程控制可以分发或移交给相关的施工单位,并指导现场施工,如图11所示:

10.图纸对比

运用Bentley ProjectWise的数字化版本比较,用户可以在同一视图中将两个不同版本的图9民或能動口在一起比较 ,而且系统会自动以颜色对不同版本中的差异进行分层显示,如以绿色代表添加的,红色代表清除的 , 蓝色代表修改的,灰色代表一致的。而且用户可以仅仅只査看某一种数据。

1 1 工作流程管理

在Bentley ProjectWise中可以根据不同的业务规范 ,定义自己的工作流程和流程中的各个状态并且赋予用户在各个状态的访间权限。当使用工作流程时,文件可以在各个状态之间串行流动到某个状态,在这个状态具有权限的人员就可以访间文件内容。通过工作流的管理,可以更加规范设计工作流程,保证各状态的安全访间。并且可以随之生成相应的校审单。其中包括流程中各步骤的审批意见、历史记录和错误率、 工作量的统计等。

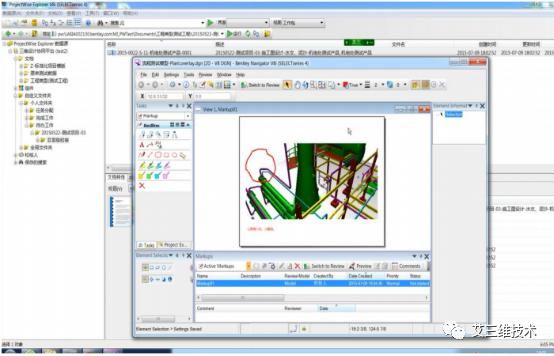

12.动态出图和审阅(魔术笔的应用)

借助Bentley ProjectWise可以方便地进行出版和出图管理 支持在打印的同时,生成相应文档的PDF格式,便于文件的交付归档。 Bentley ProjectWise 的动态审图功能完全适合国内的工作模式. 利用ProjectWise独有的能 , 支持页接在打印的生服文件上进行文件的校审和批闻,校审和批阅的内容将会通过ProjectWise同步到系统的电子文档中,大大減少了图档同步的工作量。

ProjectWise附件一一魔术笔

13. BIM管理

ProjectWise从四个层面实现对BIM进行管理,ProjectWise管理Revit

■将Revit的协同共享从LAN扩展到 WAN

■从ProjectWise管理和访问的Revit族( RFA文件)和Revit模板(RTE的文件) 综合搜索对话框中的负能、控制标3住的细节

■使用ProjectWise Explorer管理Revit内容:缩略图、自定义的环境和界面、视图、访问控制

■管理RVT文件细节 ,并将其插入到其他RVT文件:控制上更改的详细信息

  ProjectWise管理AECOslm Buildiflg Designer

AECOsim Building Designer是Bentley的BIM软件,它包含了建筑、结构、暖通、给排水、设备、电气等各专业模块,可以在同一个环境下运作,实现模型无缝对接以及信息无鐘交流。 ProjectWise对Bentley公司的软件者阿1、渡现无能能。

14. PDF数字发布

用户可以接受和同步BentleyNavigator或Acrobat文件提供的电子批注。审査者可以使用任何计算机或i Pa d打开这些文件 , 并在二维或三维1 - model以及 P D F上添加注释。 电子批注导入ProjectWlse后,它们会自动与正确的设计文件及其它批注进行同步,并可对注释和更改进行审计跟踪。

1 5 .开放的数据接口

ProjectWise提供了开放的接口,可以和其他管理系统进行数据集成。同时提供了程序的二次开发包 ,所有接口部是基于C语言的API,方便用户根据自己的业务需求  使用各开发工具进行系统的二次开发。

ProjectWise与其他系统的对比

1,面向内容专注于工程过程·火隅型

2.发端于工程协作维系参考关系、依赖关系

3. CAD原厂商·检索到文件内部·支持3D

4, CS+BS

5.开箱即用·实施周期2期

6.定制型系统·升级方便

7.有函数自己可以维主

1.面向流程多合一的系统传送带型

2.发端于办公自动化文件流转

3.非CAD原厂商无法检索到文件内部主要支持2D

4. CS或BS

5.现場开发实施周期半年以上

6.专用型系统升级困难

7.没有有函数无法自己可以维护

使用Projectwise协同平台的用户

业主:中信和业、杭州萧山国际机场、宝马、福特、大众、苏州工业园区、三菱重工、东芝、上海世博局
工程公司:中国寰球工程公司、中国天辰工程有限公司、中国石油天然气管道工程有限公司、中国瑞林工程技术有限公司、中国中元国际工程公司

设计院:广东省电力设计院、中船第九设计研究院、北京市建筑设计院、中国建筑标准设计研究院

施工单位:中建三局
