纬地道路设计软件如何将“直曲表”转换为线路图

作者: 艾三维软件 来源: 艾三维软件 发布日期: 2019.07.01

概述:从事测绘行业的人都习惯于使用设计软件(纬地道路等)进行绘制线路图形,为了更好的利用这个绘图工具来绘制线路图,本文将讲解如何通过设计院提供的“线、曲线及转角表”来转换为线路图。

说明:纬地道路已经成为国内广泛流行的道路设计软件绘图工具。纬地道路交通辅助设计系统(HintCAD) 是路线与互通式立交设计的专业CAD 软件。主要功能:公路路线设计、互通立交设计、三维数字地面模型应用、公路全三维建模(3DRoad)等。具有良好的用户界面,通过交互菜单或命令行方式便可以进行各种操作。在不断实践的过程中更好地掌握它的各种应用和使用技巧,从而不断提高工作效率。

操作原理:

根据“直线、曲线及转角表”提供的线元要素(起点桩号、交点坐标、半径、缓和曲线)然后利用纬地道路设计软件在AutoCAD中进行线路图绘制,绘图完毕后可以查询(曲线长、切线长、外失距、交点坐标、交点里程、曲线半径、方位角、转角等)。

准备工作:

1、 直线、曲线及转角表

2、 AutoCAD 2008绘图软件

3、 纬地道路软件 V7.0

示例文件:某高速铁路“直线、曲线及转角表”

演示范围:JD0~JD5(DK00+000.000~ DK15+204.804)

操作流程:

1、打开纬地软件→项目→新建项目→输入项目名称→选择路径→确定。

2、设计→主线平面设计→拾取起点→插入交点→输入已知数据→计算绘图→确定。

准备操作如下:

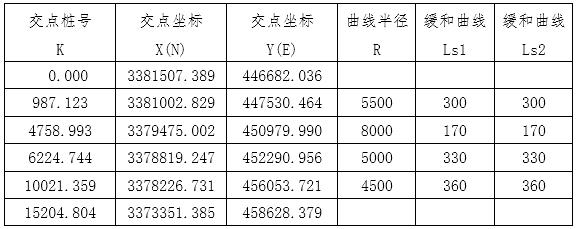

1、准备“直线、曲线及转角表”,实例数据如下:

纬地道路设计软件如何将“直曲表”转换为线路图

2、打开纬地道路V7.0设计软件→项目→新建项目→填写新建项目名称→保存路径→设计人及单位等→确定。

纬地道路设计软件如何将“直曲表”转换为线路图

3 、 点击:设计 → 主线平面设计 → 输入起点“交点坐标”→再插入。

纬地道路设计软件如何将“直曲表”转换为线路图

4 、 在命令行中输入需要插入的交点坐标(格式:坐标Y,坐标X)坐标中间逗号“,”为英文格式,依次输入完毕后按回车键。

纬地道路设计软件如何将“直曲表”转换为线路图

坐标输入完毕后效果图

纬地道路设计软件如何将“直曲表”转换为线路图

5、回到“主线设计”界面后拖动滚动条回到JD1输入“半径、缓和曲线”长度→依次正确输入JD1~JD4的已知数据然后点击“计算绘图和图形”。

纬地道路设计软件如何将“直曲表”转换为线路图

如果线路起始桩号不是0.000那么就需要点击“控制”→输入起始桩号,曲线模拟步长为缓和曲线的步长,输入0绘制出来的缓和曲线为最小步长间距为50px。

纬地道路设计软件如何将“直曲表”转换为线路图

线路图绘制完毕后的效果图

纬地道路设计软件如何将“直曲表”转换为线路图

6 、回到“平面主线 设计”点击右上角“存盘”此时系统会提示是否将交点转化为平面,点击“是”,提示:如果没有存盘无法导出表格数据。

纬地道路设计软件如何将“直曲表”转换为线路图

7 、绘制曲线元素表:点 击工具条中的“表格” → 绘制曲线元素表 → 点击开始出表。

纬地道路设计软件如何将“直曲表”转换为线路图

绘制完毕的曲线元素表

纬地道路设计软件如何将“直曲表”转换为线路图

导出的直线、曲线及转角表

纬地道路设计软件如何将“直曲表”转换为线路图

8 、导出逐桩坐标表:点击工具条的“表格” → 输出逐桩坐标表 → 选择“指定桩号间距(包含曲线要素桩)” → 点击输出。

纬地道路设计软件如何将“直曲表”转换为线路图

正确输出的逐桩坐标表

纬地道路设计软件如何将“直曲表”转换为线路图

纬地是国内著名的道路设计软件,面向的设计范围有高速公路、普通公路、铁路等,授人以鱼不如授人以渔,点击申请试用道路设计BIM软件OpenRoads Designer
