土方工程怎么快速计算工程量？

我们经常说的土建工程，具体包括哪些工程范围？
很多工程人，都把土建工程误以为是地上的房屋、道路、铁路、桥梁、机场等范围内的设施及建筑物、构筑物的建设。其实，土建工程的范围，比我们想象的更广阔。
下面，我们先来重新认识一下土建工程的具体范围。

“土建工程”即土木建筑工程，是土木工程和建筑工程的总称。涵盖了地上、地下、陆地、水上、水下等各范畴内的房屋、道路、铁路、机场、桥梁、水利、港口、隧道、给排水、防护等诸工程范围内的设施与场所内的建筑物、构筑物、工程物的建设，其既包括工程建造过程中的勘测、设计、施工、养护、管理等各项技术活动，又包括建造过程中所耗的材料、设备与物品。

土建工程的范围这么广，要怎么快速计算它的工程量？

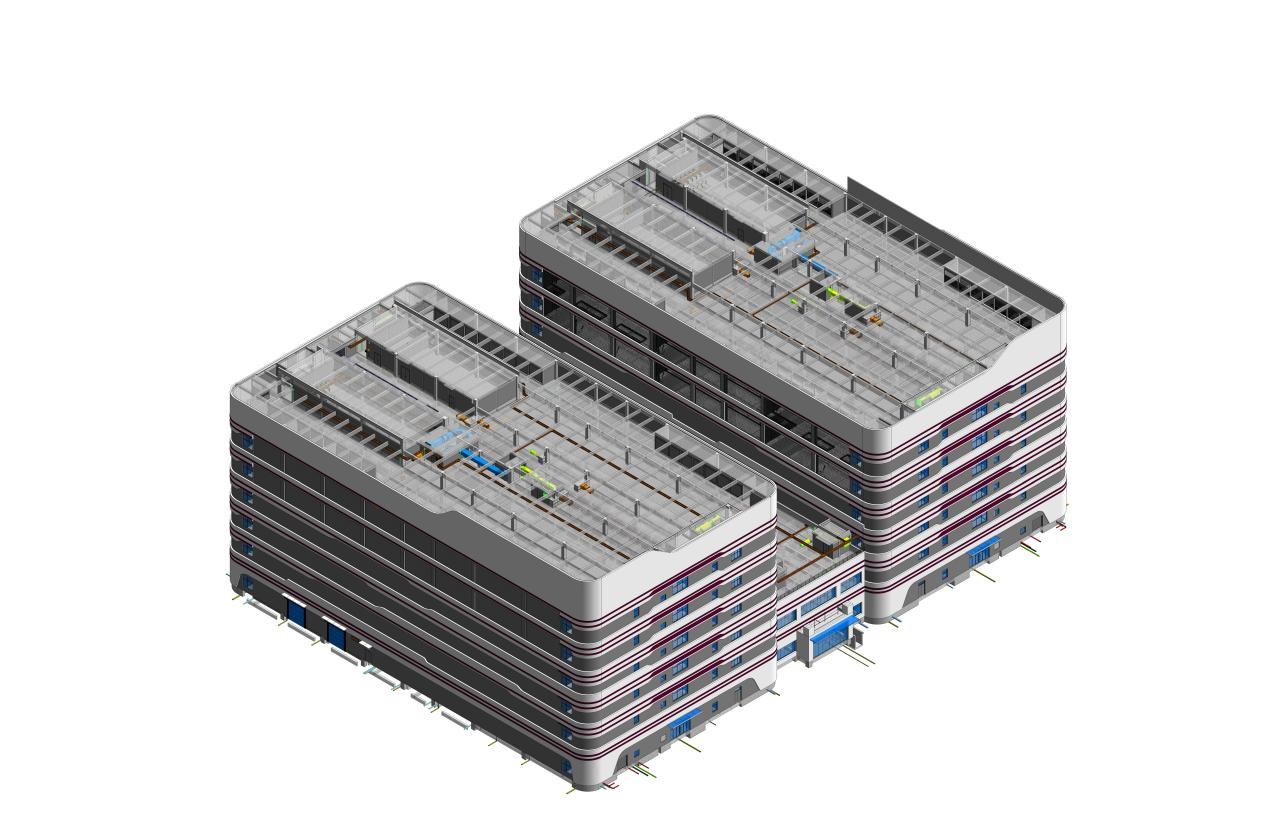

除了了解工程计算的规格和计算方法外，通过搭建土建BIM模型也能快速核算工程量。

下面我们一起来看一下土建BIM建模软件和计算方式吧。

土建BIM建模软件

Bentley 软件公司基于Bentley OpenRoads技术，结合国家规范、国内用户习惯等本地化需求联合中交第一公路勘察设计研究院有限公司研发的道路工程BIM正向设计软件，实现了基于BIM的道路三维设计、工程图纸的输出、数字化交付等方面的应用。

软件功能
与ProjectWise平台集成
— 在不同的组织、专业间安全地共享设计文件和数据
— 控制组、用户和文档层级访问
— 追踪文档在整个生命周期内所有变更
— 管理所有参考文件和文件之间的关系
— 确保项目周期内设计文件和数据的唯一性
— 通过协同化的工作环境及工作流实现标准化工作

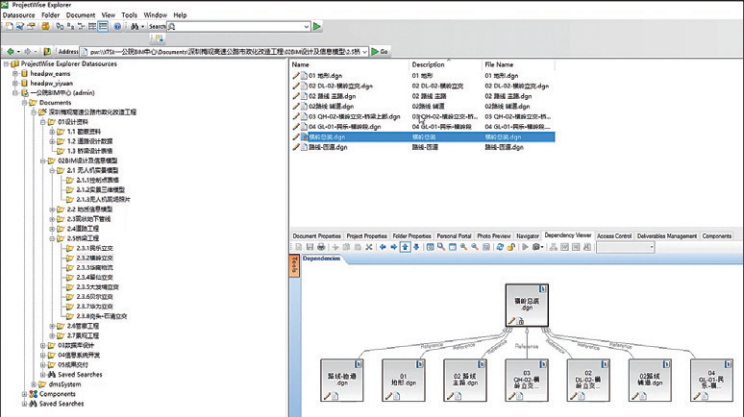

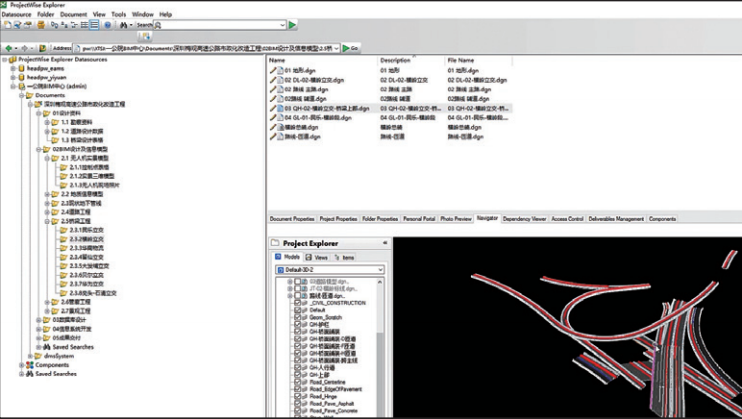

ProjectWise协作

地面模型的建立

— 创建智能，数据丰富的地形模型
— 多种方式下的动态查看〔三角形、等高线、网格节点、最高，最低点、水流方向及坡度分析〕
— 支持多种高程点数据，地形图、雷达点云、柵格高程数据〔十几种格式〕，Landxml、实景模型等的导入
— 地形数据及地面模型的实时关联〔动态更新〕
— 多种控制边界条件〔地面模型边界自动处理〕
— 丰富的地面模型编辑功能
— 生成平滑化的等高线及高程标注
— 合并多个地面模型创建复合地面模型
— 支持地面模型之间的剪切
平纵快速设计
— 交互创建几何线形
— 单个平面线形可对应多个设计纵断面
— 设计参数不满足标准规范条件下实时错误和警告的提醒
— 设计单元或元素之间建立几何规则和关系〔动态更新设计成果〕
— 支持交点法PI成积木法〔独立的直线、缓和曲线和圆曲线〕的平纵设计
— 支持圆形和抛物线形竖曲线
— 支持缓和曲线的多种输入方法〔长度、参数、偏差、偏移、RL值等〕
— 支持互通式立交专用的平面设计
— 支持基于设计规范的路基特征边线的创建
— 以关联且动态的方式编辑元素
— 图形属性及设计参数的动态关联
— 平纵参数通过表格方式进行查询、修改和实时更新
— 提取纵断面设计参数、批量修改设计参数实时更新纵断面设计线

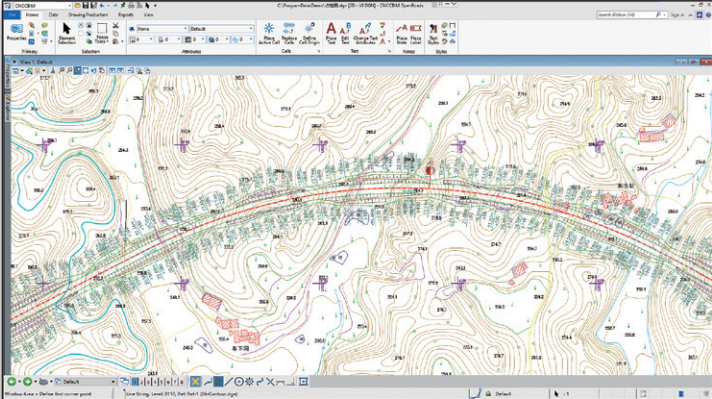

平面出图

国内适用的横断面模板

— 支持无限制的线性或封闭的面模板定义
— 支持带条件性的边坡模板
— 支持任意形状的路基路面结构层、路缘石、挡土墙、沟渠及护栏等组件
— 所有组件或线性模板以图形和参数化方式定义、编辑
— 支持组件点以自由、部分或全部受约束〔条件性〕进行定义
— 支持以多级条件判断方式选择组件
— 模板设置预览与验证功能
— 内置适合国内使用的横断面工作环境
— 内置常用的标准橫断面模板库

横断面出图

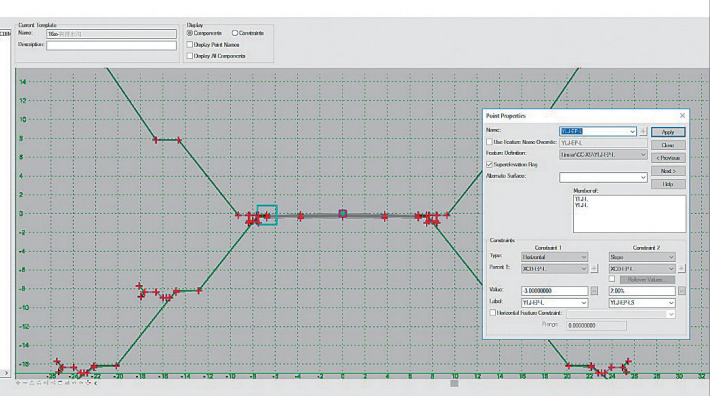

横断面模板

自动化出图与管理

— 一键出图、便捷高效
— 平面线位图

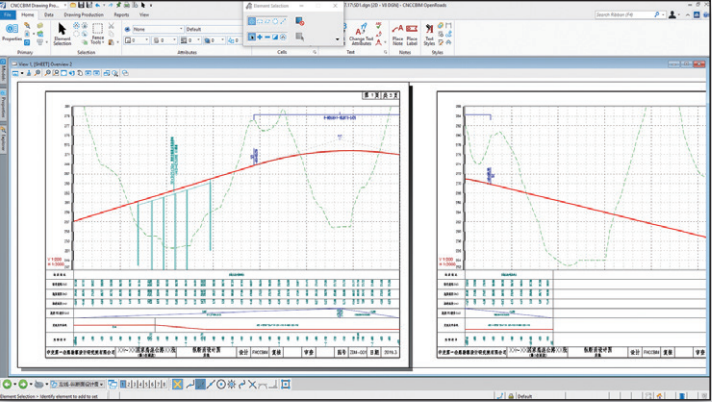

— 纵断面图〔包含数据栏〕
— 横断面设计图
— 平面总体设计图
— 占地利用图
— 平级缩图
— 连接部图
— 可定制的图纸种子文件〔包含图框、绘图及标注比例等〕
— 图纸索引管理及目录管理〔图纸管理〕
— 可批量打印图纸集合

占地图——示坡

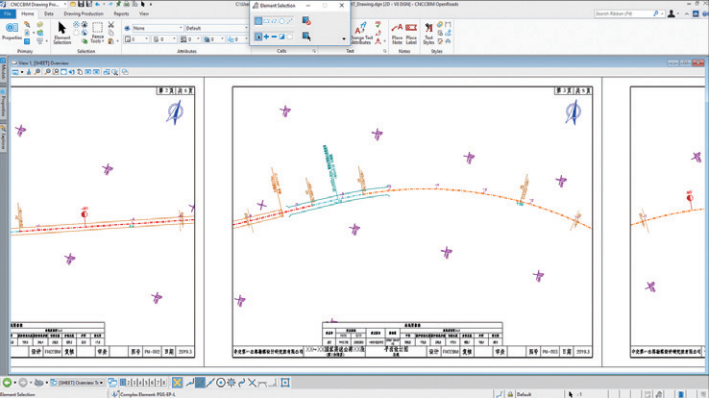

连接部图

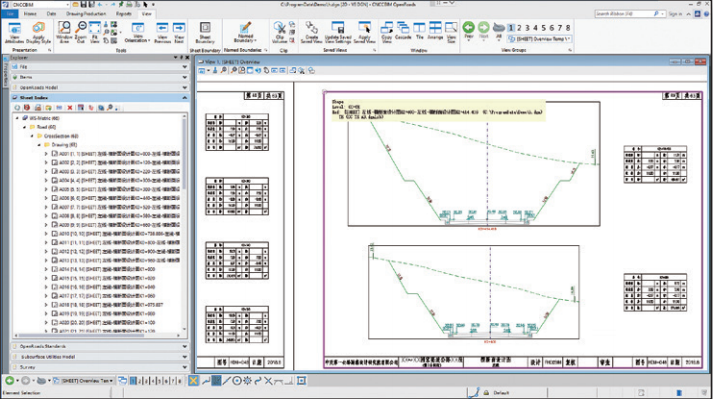

横断面图纸

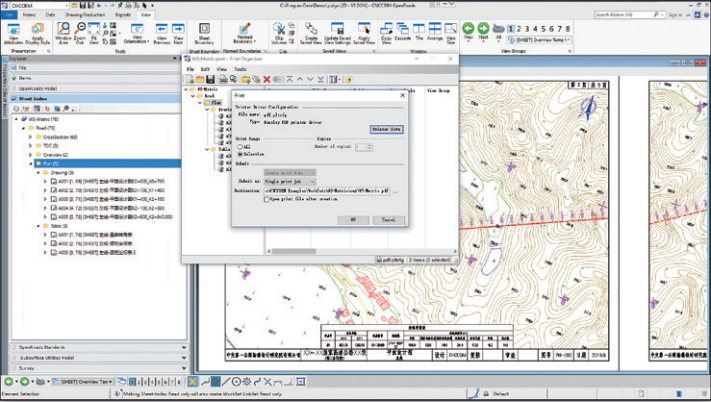

批量打印

自动化标注

— 平面路线标注〔路线名、行驶方向、目的地、桩号、断链、要素桩、公里桩、设计参数、桥梁，涵洞，隧道等构造物信息等〕
— 路基特征边线标注〔路基宽度、过渡段参数、鼻端参数〕
— 指北针、十字坐标、占地、示坡线、构造物、注释说明
— 平面数据表、 纵断面数据表、立交曲线要素表、路基宽度变化表
— 图框相关标注〔起终点、页码、设计信息、项目信息、单位信息等〕
— 纵断面标注〔竖曲线参数、起终点、坡度、坡长、构造物信息〕
— 横断面数据标注〔各种设计标高及宽度、坡度等〕
— 用地宽度标注

按照规范创建、标注路基边线

自动化出表〔 DGN、XLS等格式〕
— 一键出表、便捷高效
— 多种表格模板，风格多样
— 直曲转角表
— 逐桩坐标表
— 总里程及断链信息表
— 纵坡、竖曲线表
— 路基设计表
— 超高加宽表
— 土方设计表
— 用地设计表

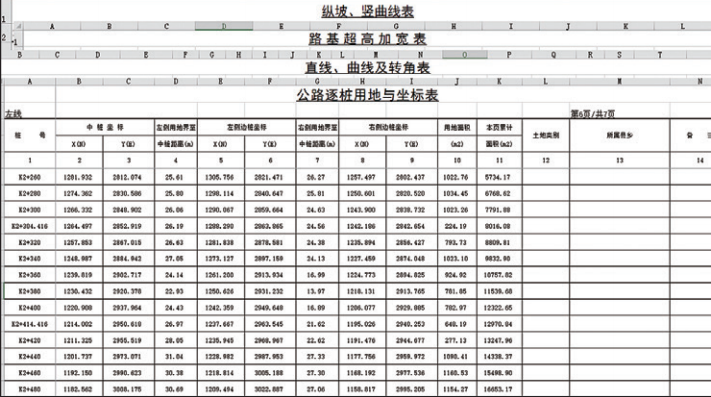

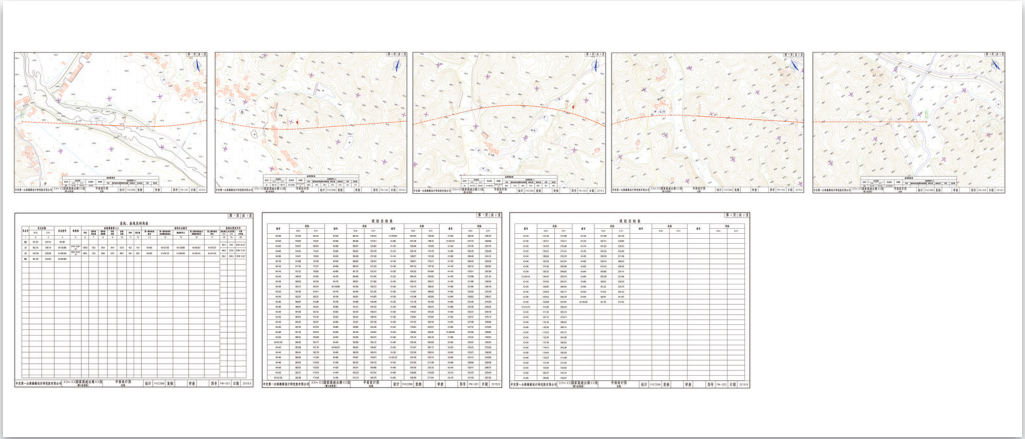

自动出表

数字化交付

— 实时文档制作功能
— 设计图纸及BIM模型的自动化流程
— 用户可自定义批注功能〔平面图、纵断面、横断面等图纸〕
— 可直接从BIM模型提取横断面、图纸和报表
— 按BIM构件或元素对象计算体积、面积和各种尺寸
— 可基于原始地面模型和设计曲面模型自动计算体积
— 所有BIM模型、图纸、报表输出为iModel格式，能够支持多种客户端〔智能手机、iPad、网页、PC等〕的查看，提出数据的应用
— 支持数字化设计成果的交付

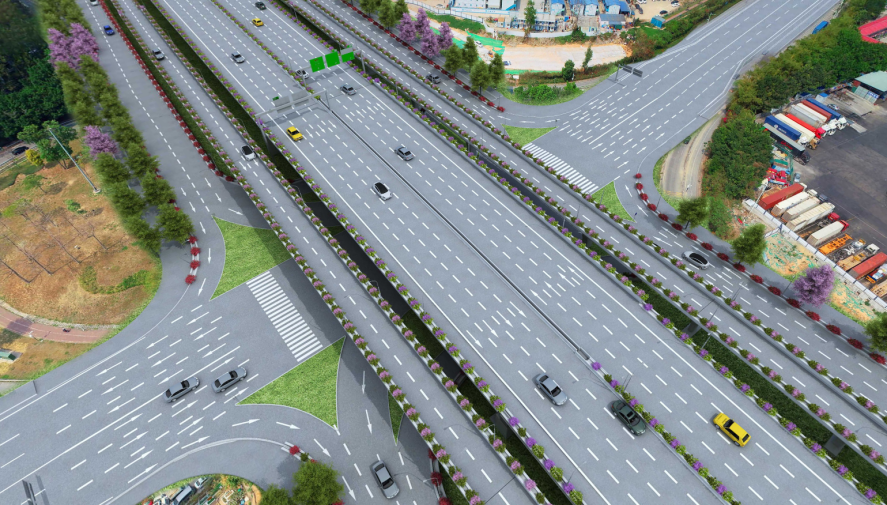

Overview平面图

土建工程算量

工程量计算是编制工程量清单的重要内容，也是进行工程估价的重要依据。依据中华人民共和国住房和城乡建设部批准发布的《建设工程工程量清单计价规范》GB50500—2013的要求对一般土建工程的工程量进行计算。

传统算量
一般是以“线”或“面”为基数来计算工程量。
线：外墙外边线，外墙中心线，内墙净长线。利用这些基本的线长可以计算基础土方，垫层、平整场地、外墙抹灰、散水、内墙装修等。
面：建筑面积。利用建筑面积可以计算天棚、地面等。
算量原则
分为清单和定额两种规则，清单是全国统一的，定额是有地区区分，每个地区有不同的规则。
计算顺序
1、按施工顺序计算
按施工先后顺序依次计算工程量，即按平整场地、挖地槽、基础垫层、砖石基础、回填土、砌墙、门窗、钢筋混凝土楼板安装、屋面防水、外墙抹灰、楼地面、内墙抹灰、粉刷、油漆等分项工程进行计算。
2、按定额顺序计算
按当地定额中的分部分项编排顺序计算工程量，即从定额的第一分部第一项开始，对照施工图纸，凡遇定额所列项目，在施工图中有的，就按该分部工程量计算规则算出工程量。凡遇定额所列项目，在施工图中没有，就忽略，继续看下一个项目，若遇到有的项目，其计算数据与其它分部的项目数据有关，则先将项目列出，其工程量待有关项目工程量计算完成后，再进行计算。
这种按定额编排计算工程量顺序的方法，对初学者可以有效地防止漏算重算现象。
3、按图纸拟定一个有规律的顺序依次计算
1）按顺时针方向计算
从平面图左上角开始，按顺时针方向依次计算。此方法适用于外墙、外墙基础、外墙挖地槽、楼地面、天棚、室内装饰等工程量的计算。
2）按先横后竖，先上后下，先左后右的顺序计算
以平面图上的横竖方向分别从左到右或从上到下依次计算，此方法适用于内墙、内墙挖地槽、内墙基础和内墙装饰等工程量的计算。
3）按照图纸上的构、配件编号顺序计算
在图纸上注明记号，按照各类不同的构、配件，如柱、梁、板等编号，顺序地按柱Z1、Z2、Z3、Z4…；梁L1、L2、L3…，板B1、B2、B3…等构件编号依次计算。
4）根据平面图上的定位轴线编号顺序计算

对于复杂工程，计算墙体、柱子和内外粉刷时，仅按上述顺序计算还可能发生重复或遗漏，这时，可按图纸上的轴线顺序进行计算，并将其部位以轴线号表示出来。如位于A轴线上的外墙，轴线长为①～②，可标记为A:①～②。此方法适用于内外墙挖地槽、内外墙基础、内外墙砌体、内外墙装饰等工程量的计算。
