什么是BIM软件,常用的BIM软件又有哪些?

作者: 艾三维软件 来源: 艾三维软件 发布日期: 2019.10.25

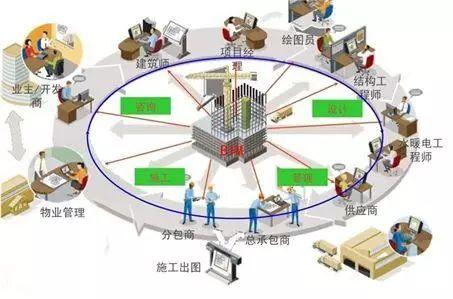

BIM从软件角度来说,是建筑信息模型,从BIM的核心价值来看,BIM是一门是建筑工程的智能控制管理技术。BIM并不神秘,就是一门工程智能管控技术。BIM到底在工程中扮演什么角色,有什么意义?概况一句话,BIM是建筑从项目立项、规划、概算、设计、预算、建造、结算、审计、物业等全生命周期中的智能动态控制系统,俗称建筑智能机器人系统。BIM的灵魂不是若干个BIM软件,而是操纵BIM软件的专业团队。其中包括项目总控、规划、概算、设计、预算、建造、结算、审计、物业等全过程的专业团队。项目成败在前期控制,所以,BIM的关键是前期控制,只有用BIM技术控制好了规划设计阶段,才能让项目发挥更大的经济效益和社会效益。纵然在建造阶段也可以亡羊补牢,但是有时候,生米已经做成熟饭,不是所有东西都是可以弥补的。

BIM软件分为建模软件、分析软件、管控软件、运维软件。BIM从设计到运维的软件,很多,只有真正符合现行国家标准的软件,才能在国内BIM市场获得认可和推广。我们可以取各个软件的优缺点,综合灵活运用,才能发挥软件的优势,获得好的效果。

什么是BIM软件,常用的BIM软件又有哪些?

一、在规划设计、建筑设计建模阶段:常用软件有Revit、Rhino(犀牛)、Bentley、ArchiCAD、Tekla

采用revit+国内插件的方式,既可以绘制模型,又可以输出符合国标的施工图。revit强大的体量创建、自适应族的建筑复杂造型功能,是它的优势。Revit主要用于进行建筑信息建模,Revit平台是一个设计和记录系统,它支持建筑项目所需的设计、图纸和明细表。建筑信息模型(BIM)可提供您需要使用的有关项目设计、范围、数量和阶段等信息。Revit是国内民用建筑领域里,最为常用的BIM建模软件。大家在使用Revit的时候,一定不要当做建模软件来用。Revit的原理是组合,就像咱们玩的乐高积木一样。它的门、窗、墙、楼梯等都是组件,而建模的过程则是将这些组件拼成一个模型。所以,Revit对于容易分辨这些组件的建筑会很容易建模,但是,对于异形建筑而言,就会比较难。因为墙体和其他组件都不是常规的。所以组装起来比较麻烦。

Rhino是美国Robert McNeel & Assoc开发的PC上强大的专业3D造型软件,它可以广泛地应用于三维动画制作、工业制造、科学研究以及机械设计等领域。它能轻易整合3DS MAX与Softimage的模型功能部分,对要求精细、弹性与复杂的3D NURBS模型,有点石成金的效能。能输出obj、DXF、IGES、STL、3dm等不同格式,并适用于几乎所有3D软件,尤其对增加整个3D工作团队的模型生产力有明显效果,故使用3D MAX、AutoCAD、MAYA、Softimage、Houdini、Lightwave等3D设计人员不可不学习使用。

Bentley ,奔特力工程软件有限公司在1984年创立于美国宾州,是一顶尖的技术提供者,致力於改进建筑、道路、制造设施、公共设施和通讯网路等永久资产的创造与运作过程。目前国内应用较少,其主要应用在基础设施建设,海洋石油建设,厂房建设等等。旗下包括Architecture、Structual、Building、Mechanical Systems、BuildingElectrical Systems等。软件特点:可以支持DNG和DWG两种文件格式,这两种格式是全球95%基础设施文件格式,可直接编辑非常便利;可以将模型发布到GoogleEarch,可以将Sketchup模型导入其中;支持任何形体较为复杂的曲面;记录编修流程,可以比较图形编修前后的差异。

ArchiCAD,最早的3D建模软件,可以自动生成报表,通过网络可以共享信息,在土建方面非常优秀。OPEN BIM是由GRAPHISOFT公司和TEKLA公司2009年共同注册的商标。OPEN BIM是实现设计协同并完成建造的一种独特方法,参与项目的所有成员无论使用什么软件,都可以参与到BIM流程中。 ArchiCAD软件推行其开放的设计协同道路,完善不各学科协同工作流,比如通过改善模型修改的监测及对IFC性能的优化。旗下包括ArchiCAD、BIMx、BIMcloud、Artlantis Studio、EcoDesigner、MEP等。

Tekla,全称Tekla Structures,是Tekla公司出品的钢结构详图设计软件。Tekla的功能包括3D实体结构模型与结构分析完全整合、3D钢结构细部设计、3D钢筋混凝土设计、专案管理、自动 Shop Drawing、BOM表自动产生系统。Tekla Structures有效地控制整个结构设计的流程,设计资讯的管理透过共享的3D介面得到提升。Tekla完整深化设计是一种无所不包的配置,囊括了每个细部设计专业所用的模块。用户可以创建钢结构和混凝土结构的三维模型,然后生成制造和架设阶段使用的输出数据。是国内钢结构应用最为广泛的BIM软件,具有强大的钢结构设计、施工以及制造的能力。

二、在规划设计、建筑设计分析阶段:采用国内比较权威的软件:PKPM结构设计、节能设计、绿建设计、清华日照等国内成熟的软件做分析。

PKPM,它是中国建筑科学研究院建筑工程软件研究所研发的工程管理软件,它可以直接从DWG文件中提取建筑模型进行节能设计。可以最大程度的减轻建筑师的工作量,在方案、扩初和施工图等不同设计阶段方便的进行节能设计,避免了二次建模的工作。使用建模软件进行建模。CHCE软件提供了自带的建模工具,可以快速高效的完成建筑模型的建立。可以直接利用PKPM系软件的PMCAD建模数据。如果有了PMCAD的数据,则可以直接进行下一步的节能设计工作。例如:建筑节能设计计算、动态能耗分析计算、节能建筑的经济指标核算、能进行节能和非节能设计的工程造价比较、能进行在达到相同保温效果下分析不同保温系统的工程造价比较、帮助设计师和甲方选择最为合理的保温系统、节能设计说明书和计算、CHEC软件可生成符合设计和审图要求的输出文件等功能。

三、在招投标、施工阶段预算造价工作:常采用广联达、鲁班等钢筋、图形、计价软件进行造价算量、套价,完成招标控制价、投标报价的编制。

广联达/鲁班这两款软件主要在工程量统计和进度管理上起作用。工程量统计比较多的是Revit直接提取计算工程量,然后再用广联达提取计算一遍,两者相差不超过一个值(比如3%),那么就在合理范围内的,这个部分会由投资监理来把控。那广联达怎么提取工程量呢?一般土建部分,可以用Revit导出的IFC格式文件给广联达土建算量软件(GCL)进行计算。但是,Revit钢筋这个部分有些bug,所以,一般钢筋由广联达钢筋算量软件(GGJ)自己建模,然后提取。通过鲁班BIM系统和广联达BIM 5D可以实现有效的进度管理。

四、在招投标、施工阶段管理控制工作:采用BIM5D、Navisworks等软件,进行进度工期控制、造价控制、质量管理、安全管理、施工管理、合同管理、物资管理、施工拍砖、三维技术交底、施工模拟等工程管理控制。

广联达BIM5D以BIM平台为核心,集成全专业模型,并以集成模型为载体,关联施工过程中的进度、合同、成本、质量、安全、图纸、物料等信息,为项目提供数据支撑,实现有效决策和精细管理,从而达到减少施工变更,缩短工期、控制成本、提升质量的目的。模型全面:可以集成土建、机电、钢筋、场布等全专业模型。可以承接Revit、tekla、MagiCAD、广联达算量及国际标准ifc等主流模型文件;依托广联达强大的工程算量核心技术,提供精确的工程数据;协助工程人员进行进度、成本管控,质量安全问题的系统管理。

Navisworks,这款软件属于Autodesk公司。NW的软件很大,功能和操作却很简单。它能将很多种不同格式的模型文件和并在一起。基于这个能力,产生了三个主要的应用功能:漫游,碰撞检查,施工模拟。漫游就是在里面走动。碰撞检查就是你能很轻松的发现哪一根管道和哪一根梁发生了碰撞。施工模拟就是把施工的过程做成一个动画。让大家知道每一天施工到了什么程度。

五、在运维阶段:采用国内运维软件,进行物业的维修管理:如蓝色星球资产与设施运维管理平台(BE BIM AFMP V2.0)、ArchiBUS。

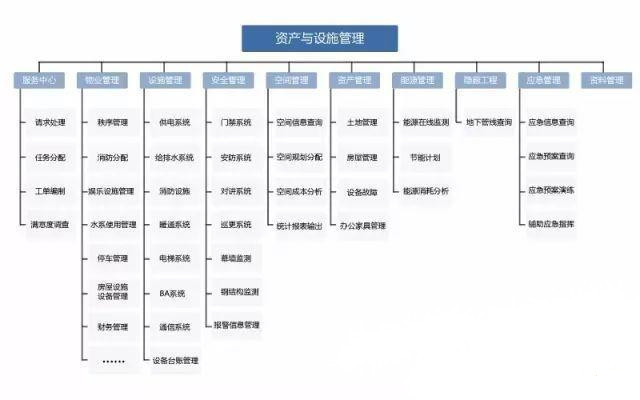

蓝色星球资产与设施运维管理平台(BE BIM-AFMP v2.0),是蓝色星球基于BIM技术开发的系列应用软件产品之一,集中体现了公司3DGIS+BIM的核心技术和价值,同时形成了:以工作流为基础,实现资产与设施(备)的运行管理;以模型为载体,关联了资产、设施、设备、资料等信息,以及围绕运维阶段的需要,采用了物联网、异构系统集成、移动互联、二维码等应用技术,使该软件产品实现了真正意义的基于BIM的资产与设施运维管理。据可查的资料显示,该产品的BIM技术是系统性应用的经典代表软件。

什么是BIM软件,常用的BIM软件又有哪些?

ArchiBUS是目前美国运用比较普遍的运维管理系统,而且可以通过端口与现在的最先进的建筑技术BIM相连接,形成有效的管理模式,提高设施设备维护效率,降低维护成本。它是一套用于企业各项不动产与设施管理(Corporate Real Estate and Facility Management)信息沟通的图形化整合性工具,举凡各项资产(Facilities Asset土地、建物、楼层、房间、机电设备、家具、装潢、保全监视设备、IT设备、电讯网络设备)、空间使用、大楼营运维护等皆为其主要管理项目。

综上所述,BIM从设计到运维,国内已火热开展开展BIM工作,加快BIM技术的推进步伐。
