隧道施工工艺的六种施工方法

1、全断面开挖法

全断面开挖法就是按照设计轮廓一次爆破成形，然后修建衬砌的施工方法。

适用条件：

（1）I～IV级围岩，在用于Ⅳ级围岩时，围岩应具备从全断面开挖到初期支护前这段时间内，保持其自身稳定的条件。

（2）有钻孔台车或自制作业台架及高效率装运机械设备。

（3）隧道长度或施工区段长度不宜太短，根据经验一般不应小于lkm，否则采用大型机械化施工，其经济性较差。

向左转|向右转

全断面开挖法

隧道机械化施工，有三条主要作业线：

开挖作业线：钻孔台车、装药台车、装载机配合自卸汽车（无轨运输）、装渣机配合矿车及电瓶车或内燃机车（有轨运输）。

锚喷作业线：混凝土喷射机、混凝土喷射机械手、锚喷作业平台、进料运输设备及锚杆灌浆设备。

模筑衬砌作业线：混凝土拌和机具、混凝土输送车及输送泵、防水层作业平台、衬砌钢模台车。

全断面法施工特点：

（1）开挖断面与作业空间大、干扰小；

（2）有条件充分使用机械，减少人力；

（3）工序少，便于施工组织与管理，改善劳动条件；

（4）开挖一次成形，对围岩扰动少，有利于围岩稳定。

2、台阶法施工

台阶法是先开挖上半断面，待开挖至一定长度后同时开挖下半断面，上、下半断面同时并进的施工方法；按台阶长短有长台阶、短台阶和超短台阶三种。近年由于大断面隧道的设计，又有三台阶临时仰拱法，甚至多台阶法。

向左转|向右转

台阶法施工

向左转|向右转

台阶法施工

至于施工中究竟应采用何种台阶法，要根据以下两个条件来决定：

（1）初期支护形成闭合断面的时间要求，围岩越差，闭合时间要求越短；

（2）上断面施工所用的开挖、支护、出碴等机械设备施工场地大小的要求。

在软弱围岩中应以前一条为主，兼顾后者，确保施工安全。在围岩条件较好时，主要是考虑如何更好的发挥机械效率，保证施工的经济性，故只要考虑后一条件。

台阶开挖法的优缺点：

台阶开挖法可以有足够的工作空间和相当的施工速度。但上、下部作业有干扰；台阶开挖虽增加对围岩的扰动次数，但台阶有利于开挖面的稳定。尤其是上部开挖支护后，下部作业就较为安全，但应注意下部作业时对上部稳定性的影响。

台阶开挖时应注意以下几点：

（1）解决好上、下半断面作业的相互干扰问题。微台阶基本上是合为—个工作面进行同步掘进；长台阶基本上拉开，干扰较小；而短台阶干扰就较大，要注意作业组织。对于长度较短的隧道，可将上半断面贯通后，再进行下半断面施工。

（2）下部开挖时，应注意上部的稳定。若围岩稳定性较好，则可以分段顺序开挖；若围岩稳定性较差，则应缩短下部掘进循环进尺；若稳定性更差，则可以左右错开，或先拉中槽后挖边帮。

（3）下部边墙开挖后必须立即喷射混凝土，并按规定做初期支护。

（4）量测工作必须及时，以观察拱顶，拱脚和边墙中部位移值，当发现速率增大立即进行仰拱封闭。

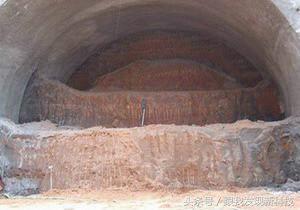

3、环形开挖留核心土法

向左转|向右转

环形开挖留核心土法

环形开挖留核心土法应注意以下几点：

（1）环形开挖进尺宜为0.5-1.0m，核心土面积应不小于整个断面面积的50%。

（2）开挖后应及时施工喷锚支护、安装钢架支撑，相邻钢架必须用钢筋连接，并应按施工要求设计施工锁角锚杆。

（3）围岩地质条件差，自稳时间短时，开挖前应按设计要求进行超前支护。

（4）核心土与下台阶开挖应再上台阶支护完成后、喷射混凝土达到设计强度的70%。

4、中隔壁法（CD法）

CD 法是在软弱围岩大跨度隧道中，先开挖隧道的一侧，并施作中隔壁，然后再开挖另一侧的施工方法，主要应用于双线隧道Ⅳ级围岩深埋硬质岩地段以及老黄土隧道（Ⅳ级围岩）地段。

向左转|向右转

中隔壁法（CD法）5.交叉中隔壁法（CRD法）

交叉中隔壁法是在软弱围岩大跨隧道中，先开挖隧道一侧的一或二部分，施作部分中隔壁和横隔板，再开挖隧道另一侧的一或二部分，完成横隔板施工；然后再开挖最先施工一侧的最后部分，并延长中隔壁，最后开挖剩余部分的施工方法。采用短台阶法难确保掌子面的稳定时，宜采用分部尺寸小的CRD法，该工法对控制变形是比较有利的。

CD 法是“Center Diaphragm”的简称，而CRD法则是“Cross Diaphragm” 的简称。两者既有联系又有区别。它们都用于比较软弱地层中而且是大断面隧道的场合。而前者是在用钢支撑和喷混凝土的隔壁分割开进行开挖的方法；后者则是用隔壁和仰拱把断面上下、左右分割闭合进行开挖的方法，是在地质条件要求分部断面及时封闭的条件下采用的方法。因此，CRD法与CD法唯一的区别是在施工过程中每一步，都要求用临时仰拱封闭断面。

在CRD法或CD法中，一个关键问题是拆除中壁。一般说，中壁拆除时期应在全断面闭合后，各断面的位移充分稳定后，才能拆除。

向左转|向右转

交叉中隔壁法（CRD法）6、双侧壁导坑法

双侧壁导坑法一般将断面分成四块：左、右侧壁导坑、上部核心土和下台阶。其原理是利用两个中隔壁把整个隧道大断面分成左中右3个小断面施工，左、右导洞先行，中间断面紧跟其后；初期支护仰拱成环后，拆除两侧导洞临时支撑，形成全断面。两侧导洞皆为倒鹅蛋形，有利于控制拱顶下沉。

当隧道跨度很大，地表沉陷要求严格，围岩条件特别差，单侧壁导坑法难以控制围岩变形时，可采用双侧壁导坑法。现场实测表明，双侧壁导坑法所引起的地表沉陷仅为短台阶法的1/2。双侧壁导坑法虽然开挖断面分块多，扰动大，初次支护全断面闭合的时间长，但每个分块都是在开挖后立即各自闭合的，所以在施工中间变形几乎不发展。双侧壁导坑法施工安全，但速度较慢，成本较高。该方法主要适用于粘性土层、砂层、砂卵层等地层。

双侧壁导坑法施工作业顺序为：

（1）开挖一侧导坑，并及时地将其初次支护闭合。

（2）相隔适当距离后开挖另一侧导坑，并建造初次支护。

（3）开挖上部核心土，建造拱部初次支护，拱脚支承在两侧壁导坑的初次支护上。

（4）开挖下台阶，建造底部的初次支护，使初次支护全断面闭合。

（5）拆除导坑临空部分的初次支护。

（6）建造内层衬砌。

双侧壁导坑法应注意以下几点：

（1）侧壁导坑开挖后方可进行下一步开挖。地质条件差时，每个台阶底部均应按设计要求设临时钢架或临时仰拱。

（2）各部开挖时，周边轮廓应尽量圆顺。

（3）应在先开挖侧喷射混凝土强度达到设计要求后在进行另一侧开挖。

（4）左右两侧导坑开挖工作面的纵向间距不宜小于15米。

（5）当开挖形成全断面时应及时完成全断面初期支护闭合。

（6）中隔壁及临时支撑应在浇筑二次衬砌时逐段拆除。
