BIM设计与BIM正向设计的发展现状与核心特点

2022/01/14

BIM技术的出现与应用，使得工程行业产生了巨大变革，BIM模型占据了过去CAD图纸时代的半壁江山。虽然现阶段，国内许多工程企业仍在依靠CAD图纸翻模。但是，近年来，随着BIM正向设计被频繁提及，部分大型工程项目尝试在项目中使用BIM正向设计，如鄂州机场。无论是现在政策强制使用的BIM设计，还是未来有可能取代BIM设计的BIM正向设计，都有其无可取代的特点。
BIM设计与BIM正向设计

BIM模型最广为人知的五大特点，是BIM技术的核心所在。
1.可视化
可视化即“所见所得”的形式，对于建筑行业来说，可视化的真正运用在建筑业的作用是非常大的，例如项目的施工图纸，各个构件的信息在图纸上只是简单的线条表达，其构造形式需要建筑业从业人员去想象。
BIM提供了可视化的思路，不仅将线条式的构件建成三维的立体实物，还能够同构件之间形成互动性和反馈性的可视化。
BIM设计与BIM正向设计

2.协调性
协调是建筑业中的重点内容，不管是施工单位，还是业主及设计单位等项目参与方，都在做着协调及相互配合的工作。在设计时，往往由于各专业设计师之间的沟通不到位，出现各种专业之间的碰撞问题。
BIM模型可在建筑物建造前期对各专业的碰撞问题进行协调，生成协调数据，并生成检测报告。BIM的协调作用还可以解决其他设计布置及净空要求的协调、防火分区与其他设计布置的协调、地下排水布置与其他设计布置的协调等。
BIM设计与BIM正向设计

3.模拟性
模拟性并不是只能模拟设计出来的建筑物模型，还可以模拟不能够在真实世界中进行操作的事物。在设计阶段，BIM可以对设计上需要进行模拟的一些东西进行模拟实验。例如：节能模拟、紧急疏散模拟、日照模拟、热能传导模拟等；在招投标和施工阶段可以进行4D模拟（如Synchro 4D软件，利用BIM模型+施工进度计划），从而确定合理的施工方案来指导施工。或是进行5D模拟（基于4D模型加造价控制），从而实现成本控制；后期运营阶段可以模拟日常紧急情况的处理方式，例如地震人员逃生模拟及消防人员疏散模拟等。
BIM设计与BIM正向设计

4.优化性
事实上整个设计、施工、运营的过程就是一个不断优化的过程。当然优化和BIM也不存在实质性的必然联系，但在BIM的基础上可以做更好的优化。
优化受三种因素的制约：信息、复杂程度和时间。没有准确的信息，做不出合理的优化结果，BIM模型提供了建筑物实际存在的信息，包括几何信息、物理信息、规则信息，还提供了建筑物变化以后的实际存在信息。建筑物复杂程度较高时，参与人员本身的能力无法掌握所有的信息，而BIM及与其配套的各种优化工具提供了对复杂项目进行优化的可能。
BIM设计与BIM正向设计

5.可出图性
BIM模型不仅能绘制常规的建筑设计图纸及构件加工的图纸，还能通过对建筑物进行可视化展示、协调、模拟、优化，并出具各专业图纸及深化图纸，使工程表达更加详细。
BIM设计与BIM正向设计

BIM模型的核心特点，需要通过BIM软件来传递。目前，国内外软件厂商都在致力于研究工程行业各细分领域的BIM软件。如用于工厂设计的OpenPlant Modeler（三维工厂设计）、AutoPIPE（管道设计软件），用于建筑设计的OpenBuildlings Designer（多专业建筑设计软件），用于道路设计的OpenRoads Designer（道路设计软件）、OpenRail Designer（轨道交通设计软件）等软件，都广受市场和工程企业的青睐。

BIM设计与BIM正向设计

虽然，BIM正向设计由于目前缺乏统一的标准，导致BIM设计结果在前期需要多次进行修改，以适应项目要求。但是，BIM正向设计的核心优势，仍让BIM正向设计在保持着一定的发展速度。
BIM设计与BIM正向设计

BIM正向设计模型的创建，依据的是设计意图而非成品或半成品的图纸。其主要优势是图纸与模型具备关联性，图纸会随模型的修改而自动更替。在进行各专业协同设计时，真正实现所有图纸信息元的单一性，实现一处修改其他自动修改，提升设计效率和设计质量。
BIM设计与BIM正向设计

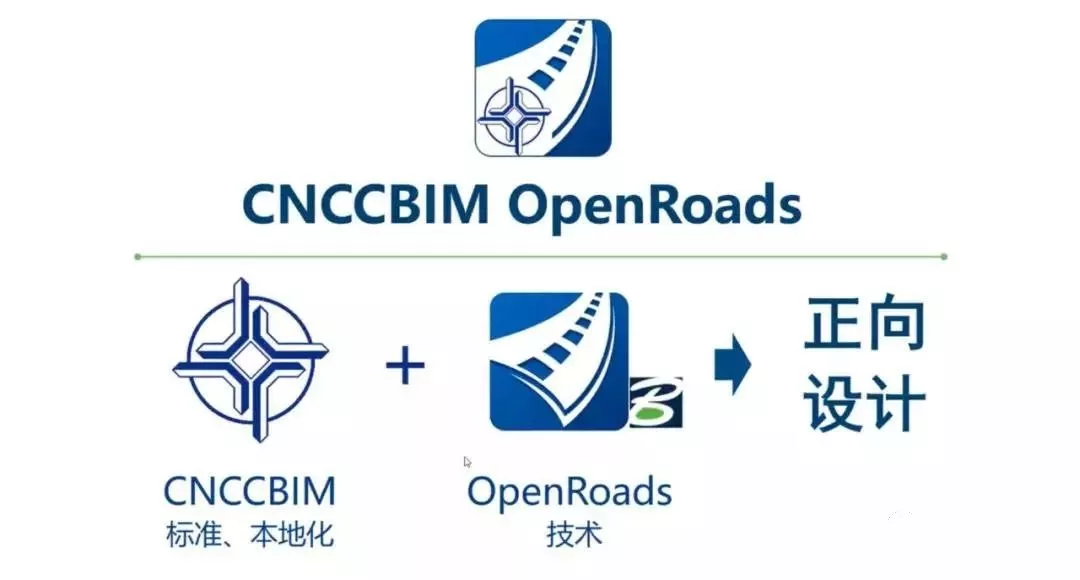

当前，市面上的BIM正向设计软件在功能开发上不如BIM设计软件完善，但是CNCCBIM OpenRoads（详细设计软件）在Bentley OpenRoads技术的基础上，实现了标准化设计，弥补了BIM正向设计缺乏统一标准的缺陷。

BIM设计与BIM正向设计

另一款BIM正向设计软件ArCADia，在实现多专业正向设计的基础上，具有与AutoCAD优秀的兼容性的优势。这两款BIM正向设计软件，是目前咨询与使用较多的正向设计软件。

BIM设计与BIM正向设计

BIM设计与BIM正向设计未来的道路还有很长，需要更多BIM工程师与BIM软件厂商的努力，做出更多优秀的BIM项目和研发出更多强大的BIM软件。
