基于数字孪生技术的智慧园区BIM+GIS一体化建模探索

2026/09/03

一、BIM+GIS融合的必要
艾三维-基于数字孪生技术的智慧园区BIM+GIS一体化建模探索 1

传统园区中，BIM专注建筑内部精细信息，GIS擅长宏观空间定位。但智慧园区是多建筑、地下管网、道路绿化的综合体，单一模型无法支撑全周期管理。当前主流BIM+GIS一体化平台，通过融合二者，构建数字孪生数据底座，实现设计、施工到运维的数据贯通。

二、一体化技术架构

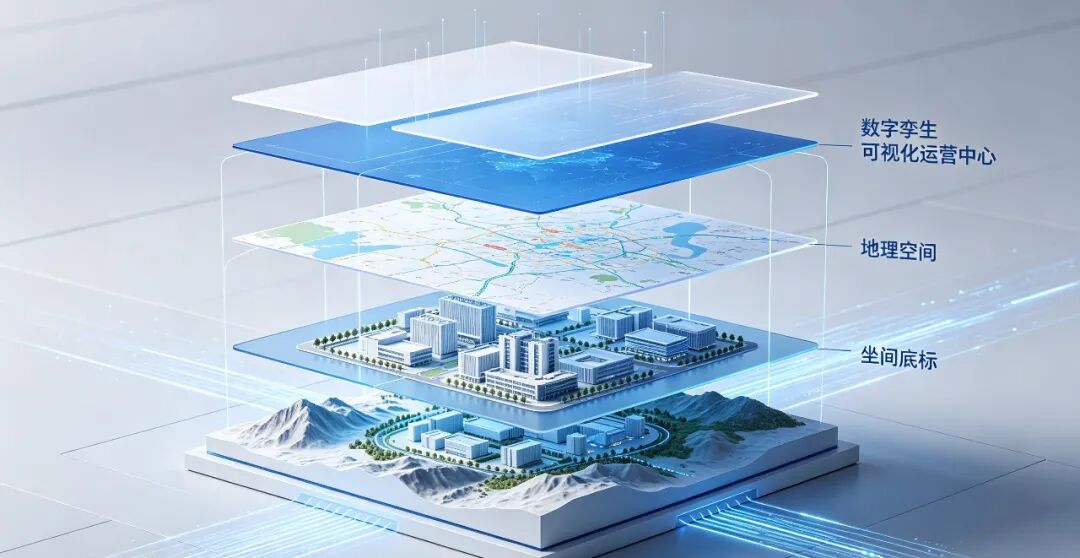

艾三维-基于数字孪生技术的智慧园区BIM+GIS一体化建模探索 2

该平台分为四层：第一层，无人机倾斜摄影经实景建模软件生成高精度三维网格；第二层，通用建模平台及专业模块完成建筑、结构、机电、道路等多专业BIM模型；第三层，地理信息平台为所有模型提供地理配准与空间分析；第四层，数字孪生平台整合BIM、GIS和IoT实时数据，形成可交互的数字孪生体。

三、核心工具链与协同流程

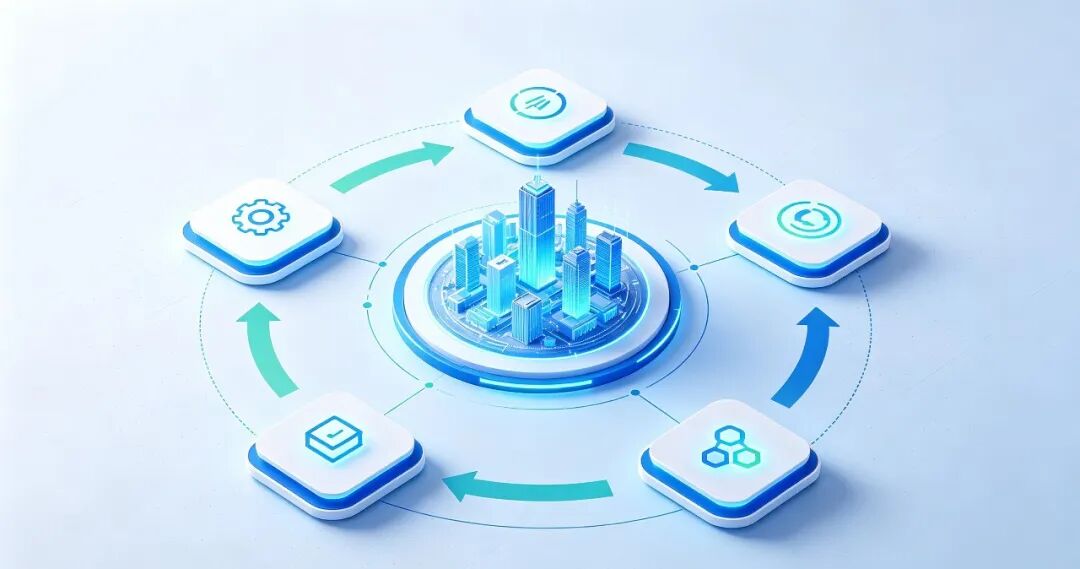

艾三维-基于数字孪生技术的智慧园区BIM+GIS一体化建模探索 3

实景建模软件输出点云与网格；通用建模平台支持多专业协同设计，通过协同管理平台实现在线正向设计，可减少80%的离线沟通；地理信息平台支持BIM与GIS数据的精确配准；数字孪生平台接入IoT传感器，实现动态关联与沉浸式可视化。整套工具链数据互通，形成闭环。

四、实施五步法

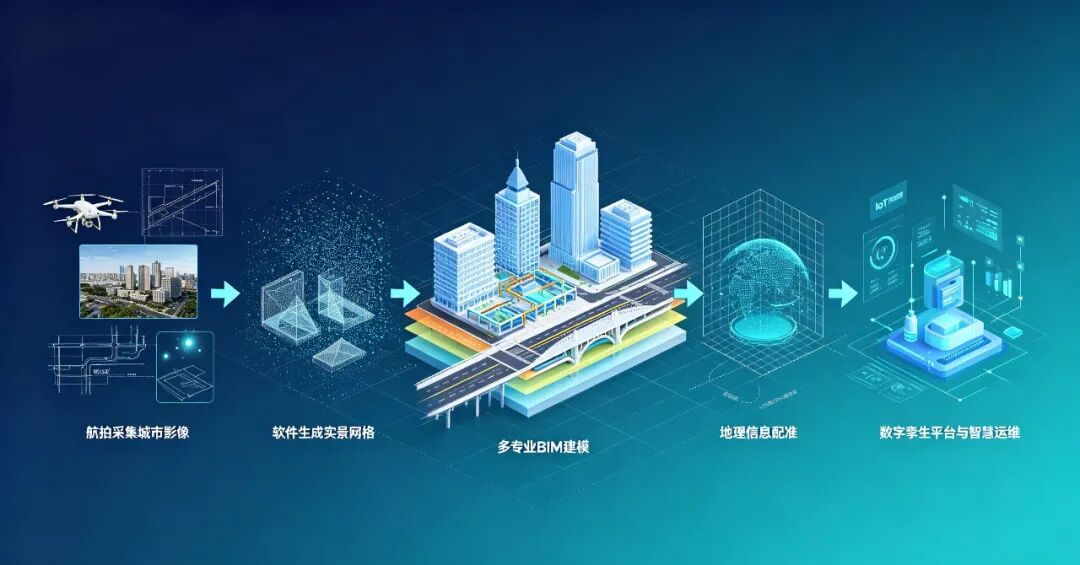

艾三维-基于数字孪生技术的智慧园区BIM+GIS一体化建模探索 4

第一步：无人机航拍采集影像，收集既有CAD和管线资料；第二步：ContextCapture等软件生成实景网格；第三步：基于实景参考，在通用平台上进行各专业BIM建模（LOD300以上）；第四步：利用地理信息平台将所有BIM模型统一配准，与实景模型叠加；第五步：发布至数字孪生平台，接入IoT，配置可视化仪表盘，实现智慧运维。

五、实践案例

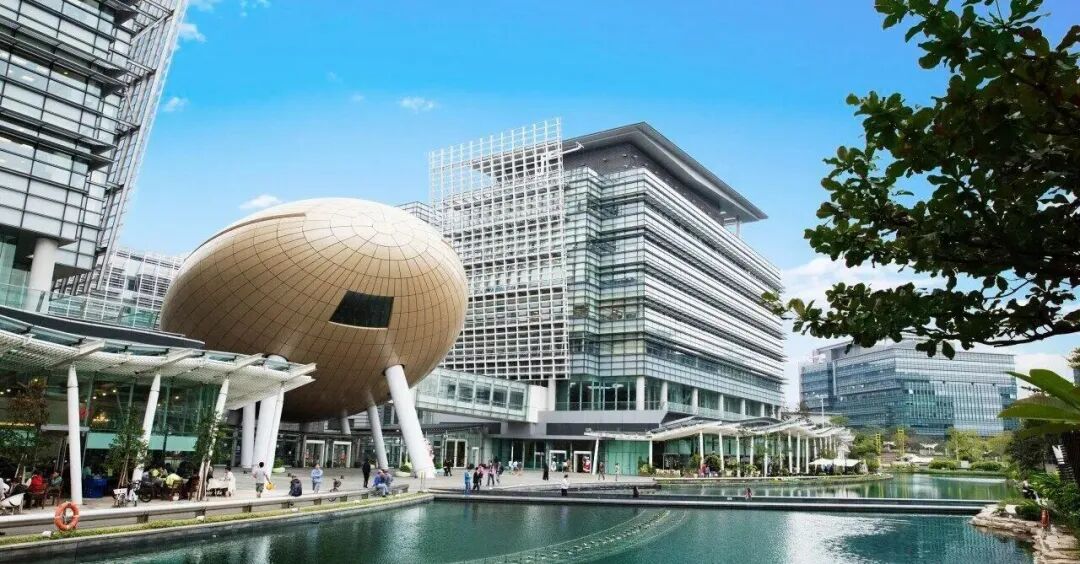

艾三维-基于数字孪生技术的智慧园区BIM+GIS一体化建模探索 5

香港科学园：22公顷、21栋建筑，利用实景建模和地理信息平台，两天完成实景建模，形成数字园区，成为香港智慧城市“智能原型”。

六、应用价值

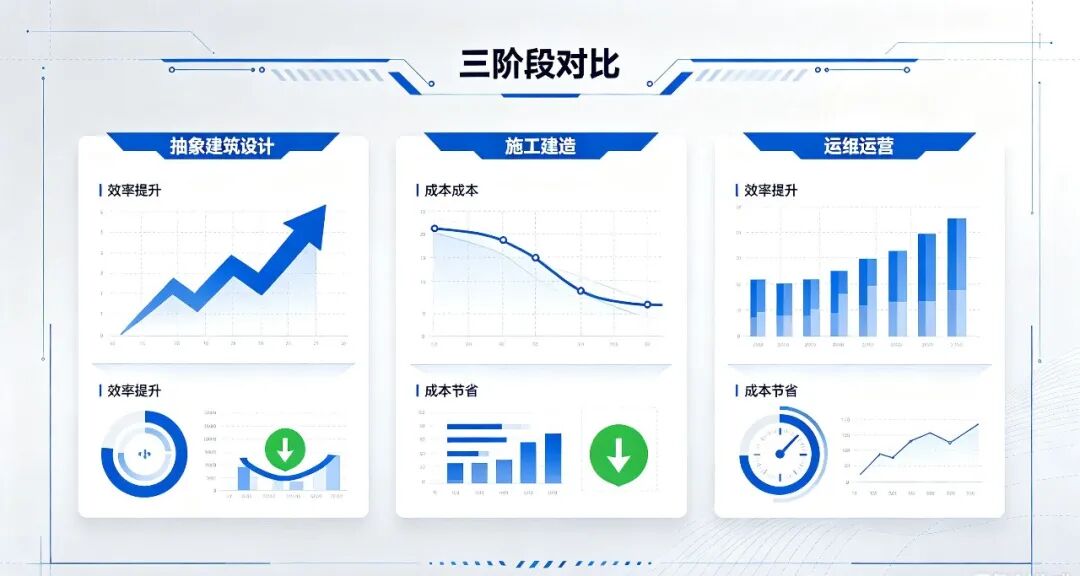

艾三维-基于数字孪生技术的智慧园区BIM+GIS一体化建模探索 6

设计阶段：协同与碰撞检查消除2460处碰撞，节省约500万元，设备建模时间节省90%。施工阶段：4D模拟优化工期，节省超300万元建设成本。运维阶段：数字孪生实时追踪运营数据，预测故障，降低维护成本20%。BIM+GIS融合是智慧园区数字化的必然选择

〈〉
