BIM地质模型分析

作者: 艾三维软件 来源: 艾三维软件 发布日期: 2019.07.17

引言

桩基结构作为建筑工程中重要的组成部分,其桩长主要受地质的分布情况影响。为了表达地质底层结构,传统的勘察报告采用大量繁琐的柱状图、等高线图、钻孔平面图等来表现。这种方式对工程桩的桩长难以进行准确分析,如果桩长过短容易引发质量事故,而如果桩长过长则会造成人工、材料浪费等现象。本项目通过建立三维BIM地质模型,将大量地质信息整合在模型中,完整地展示地下地质情况,并且可以任意选择一层地质进行查看和剖切标注,基于BIM地质模型对工程桩桩长进行分析,使每一根桩深入地质层的情况一目了然,桩长数据更准确。

一、项目概况

深圳市宝安区人民检察院综合业务大楼项目总建筑面积 27553.64 平方米,包括地下室、1 栋主楼、1 栋副楼、连廊及门卫。其中地下建筑面积 9161.28 平方米,地下 3 层,功能设置主要为人防、地下车库及设备房,地下一层部分设置为办案工作区、侦查指挥用房及厨房;地上总建筑面积 18392.36 平方米,其中:主楼地上 16 层,建筑面积 15443.84 平方米。新建建筑抗震设防烈度为七度,设计使用年限为50 年。其中,基坑周长:约 265m,基坑深度:12.40~13.00m。

基于BIM地质模型的工程桩桩长分析

项目效果图

基于BIM地质模型的工程桩桩长分析

现场桩基施工

二、BIM地质模型应用

根据地质等高线图、地质勘察数据等使用Revit进行地质建模,本项目共有5层地质结构以及19个钻孔点位,通过软件的材质修改功能把每一层不同的地质结构赋予不同的颜色显示,可以清晰直观地对地基进行展示,同时可将该地质模型与桩基础结构模型进行结合,分析桩长。

基于BIM地质模型的工程桩桩长分析

三维地质模型剖切、标记


基于BIM地质模型的工程桩桩长分析

桩基模型与地质模型整合

基于BIM地质模型的工程桩桩长分析

桩基模型与地质模型整合

三、桩长分析

在本项目中工程桩共5种类型:GZH1、GZH2、GZH3、GZH4,GZH5共计135根。工程桩桩端持力层为中风化粗粒花岗岩层,要求进入持力层不小于0.5m或进入微风化粗粒花岗岩层不小于0.3m,且要求有效桩长≧15m。通过对整合了地质模型的桩基模型剖切,对每一处工程桩进行桩长分析,并调整其长度,使桩端进入持力层至少0.5m。

基于BIM地质模型的工程桩桩长分析

桩基模型与地质模型剖面

基于BIM地质模型的工程桩桩长分析

桩基模型与进入持力层0.5m三维视图

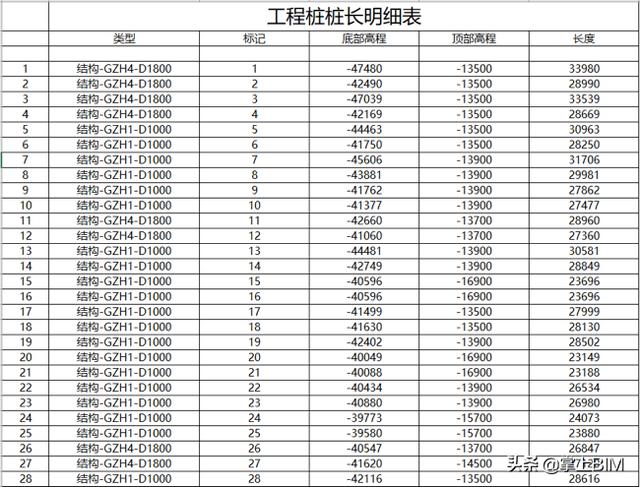

通过Revit的明细表功能,自动统计调整后的工程桩的底部高程、顶部高程等数据,且还可对不同的桩类型进行数据筛选。

基于BIM地质模型的工程桩桩长分析

桩基明细表

结语

(1)基于BIM 地质模型的工程桩桩长分析,使工程的桩基设计有理可依,且更合理,在保证工程质量的前提下避免了不必要的人工、材料浪费,达到节约工程成本的目的。

(2)地下工程空间具有隐蔽性的特点,BIM地质模型的准确度与勘察数据的准确度、勘察点的密度有关。BIM地质模型能起到一定的指导作用,但还需与现场实际施工相结合,及时更新模型信息,才能真正实现BIM指导施工的价值。

BIM地质模型与现场实际施工相结合,实现了施工质量精确化检验及BIM模型动态管理、实时校核与更新,达到提前解决问题、减少返工的目的,有效提升工程建设质量及项目管理水平。
