技术篇 | 《BIM咨询在工程项目全生命周期中的应用汇总》

上月，住建部发布了《关于征求推进全过程工程咨询服务发展的指导意见（征求意见稿）》，虽然不是正式版文件，但将推进全过程工程咨询的目标充分展现。其文在第六节第三条“加强全过程工程咨询服务管理体系建设”中提到：“应充分开发和利用包括BIM 、大数据、物联网等在内的信息技术和信息资源，努力提高信息化管理与应用水平，为开展全过程工程咨询业务提供保障。”BIM在建筑行业的发展轨迹已经是势如破竹，对应形势应该从哪儿切入才能将BIM技术融入至我们的全过程工程咨询服务当中，为我们的服务体质增效？下面对于BIM咨询 在工程项目全生命周期中的应用独列分析。

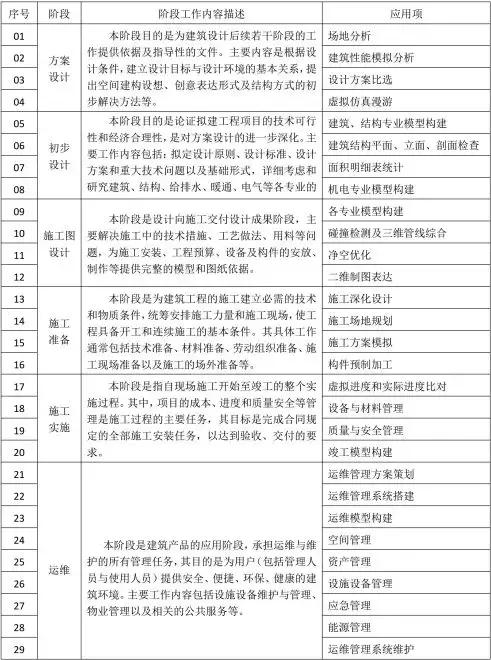

上海市相对于其他各省的BIM发展算得上较为领先，首先借助上海住建委发布的《上海市建筑信息模型技术应用指南（2017）》概览上海市经过几年的应用实践后成熟的BIM在建筑项目中到底该如何做，以下是建筑项目各阶段基于BIM技术的基本应用。

上海市BIM标准对于建筑项目的方案设计、初步设计、施工图设计、施工准备、施工实施、运行维护阶段的BIM基本运用都做了内容描述和应用项的相应总结，作为工程咨询方怎样使用BIM技术为工程项目保障质量和效益。以下为捷宏润安依据项目经验做出的一些BIM服务总结。

策划阶段BIM运用

场地规划与条件分析

 目 标

借助逆向点云、VR全景与BIM技术，形成全面场地全景图像，建立场地点云和BIM模型，在场地规划与分析过程中，利用全景图像查询地块及周边任意图像信息，利用点云模型分析场地建设的主要条件，为不同的建筑方案评审提供依据

成 果

1. VR全景图像及网址/二维码云端全景：提供地块及周边区域的任意方位图像信息查看，为决策提供依据。

2. 逆向点云模型：反映场地完全真实的具有空间位置与色彩的拟真三维模型。

3. 点云模型分析报告：依据项目需求的基于点云模型各点空间位置、三维图像的各类分析成果。

策划阶段BIM运用

土石方平衡方案比选

 目 标

借助无人机倾斜摄影逆向还原的三维点云模型，将地块未开挖的原始地貌真实精确地予以反映，对于不同开挖方案结合BIM软件的数据分析，与不同土石方开挖运作方案比对运算，得出各方案的精确土石方开挖回填工程量和经济指标测算，能够确定最优土石方平衡运作方案。将传统二维点测标高方式的精度提高了一个量级。

成 果

1. 地块原始逆向三维点云模型

2. 不同土石方开挖运作方案模型

3. 各方案对应精确土石方开挖回填工程量和土石方平衡经济指标

4. 建议的最优方案及确定最优方案运作方式

策划阶段BIM运用

方案模型构建

 目 标

BIM模型是建筑信息数据的载体以及项目各指标分析的基础，方案BIM模型也是设计阶段BIM模型的深化基础，为后续设计阶段提供数据基础和指导性三维依据。

成 果

1. 方案BIM模型；

2. 集成必要技术经济指标数据；

策划阶段BIM运用

建筑设计方案比选

 目 标

基于BIM软件强大的模型即时调整和即时渲染功能，通过不同建筑方案快速建立不同方案模型，或者针对不同幕墙方案进行快速渲染生成不同幕墙效果图，形成多个备选设计方案模型，经过多方沟通、讨论、调整，最终形成最佳的设计方案，为初步设计阶段提供基础数据。

成 果

1. 备选设计方案模型；

2. 各方案渲染效果图；

3. 方案备选报告；

最终设计方案模型及效果展示；
