实用案例:钟表动画、秋千运动、牛顿摆

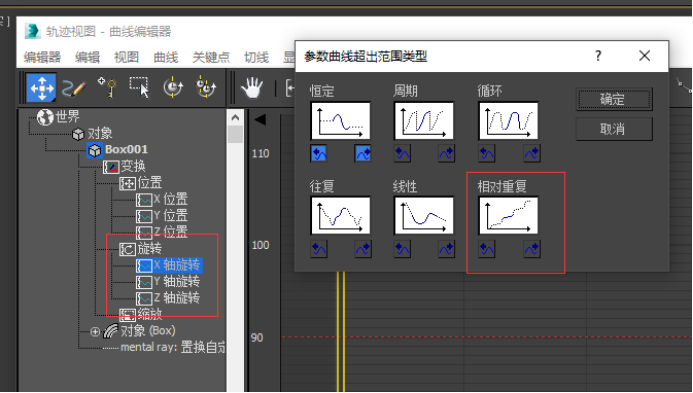

钟表动画:搭建好时钟模型,调整时针、分针、秒针轴心位置,保持在同一点上,打开角度捕捉,设置为6度,打开自动关键帧,滑动时间滑块至60帧,转动分针6度,滑动时间滑块至1帧,转动秒针6度。打开曲线编辑器,分别选择分针及秒针对象,选择旋转曲线,调整关键帧为线性,打开编辑—控制器—超出范围类型,选择相对重复即可。
秋千运动及牛顿摆:按照效果进行动画k帧,打开曲线编辑器进行调整,打开编辑—控制器—超出范围类型,选择循环即可。
2,路径变形(WSM)
实用案例:皮带传动
皮带传动:先画出皮带路径及皮带,记住要给分段数。
加路径变形器(WSM)命令,调整轴位置,转到路径,得到皮带对象,点击齿轮右键连接参数,选择变换—旋转—Y轴旋转(看个人建模习惯测试轴向)—连接皮带(会产生一根虚线连接至皮带对象)—空间扭曲—路劲变形—路劲百分百。
