广州君和——Bentley最佳技术服务合作伙伴

发布日期: 2019.01.30

Bentley技术服务伙伴专注于不同行业领域,提供BIM产品培训、BIM解决方案实施支持、项目建模、二次开发等服务。截至2018年底,新招募技术服务合作伙伴19家。

广州君和——Bentley最佳技术服务合作伙伴

最佳技术服务合作伙伴 - 广州君和信息技术有限公司

2017年广州君和信息技术有限公司(以下简称广州君和)加入Bentley合作伙伴计划,成为大中华区第一家授权培训合作伙伴,并积极开展以培训为核心的业务。2018年以广州艾三维科技有限公司的身份签约大中华区服务合作伙伴,包含服务和培训两种授权,继续扩展商业和院校相关的专业培训,成为2018年度中国区培训量最大的授权服务合作伙伴;与此同时,广州君和具备一支60人的技术团队,从事Bentley相关产品服务业务,定位在轨道交通,水处理等多个Bentley重点基础设施行业。

广州君和——Bentley最佳技术服务合作伙伴

专注行业

轨道交通、市政管网、水厂、水利电力、石化、能源环保等行业

主要推广的Bentley 产品

OpenRoads Designer, OpenBridge Modeler, AECOsim Building Designer, OpenPlant Modeler,

LumenRTSTAADWaterGEMS等。

项目案例分享:青岛地铁1号线BIM技术应用

2018年是收获的一年,Bentley软件携手广州君和推广地铁,综合管廊等诸多领域解决方案。在Bentley技术团队和服务合作伙伴的共同努力下,越来越多的甲方、设计院、施工方采用Bentley轨道交通解决方案,这些单位在国际大赛,市级比赛中频获殊荣,设计成果在其他领域被频繁复用。

以下给大家分享广州君和在青岛地铁项目中的故事。

广州君和——Bentley最佳技术服务合作伙伴

青岛地铁1号线是山东省青岛市轨道交通规划中的一条地铁线路,该线是主城区连接黄岛区和城阳区的南北骨干线路,全长约42.7公里。本项目为轨道交通领域的重点项目,此项目面临参建方众多,设计周期短,设计施工节点复杂等诸多难点。

广州君和负责站区29座均为地下站 ,平均站间距1524m,是连接城西海岸区、东岸城区和北岸城区的南北向快速轨道交通走廊,可与轨道线网中的11条线路进行换乘,从而实现线网间互联互通和资源共享。

广州君和——Bentley最佳技术服务合作伙伴

项目需求和难点分析

1、项目各参建单位地域跨度大:项目位于山东省青岛市,广东省建筑设计院、广州集美及广州君和公司均在广州办公,进行协调设计难度大,供点变更信息需及时同步至所有工作人手中,参与方多,标准难统一。

2、施工工艺复杂:广州君和所负责的29个站均为地下站,分明挖施工及暗挖施工,个别特殊站装修工艺节点复杂,包边处理繁琐。

3、项目参见单位多,协调难度大:虽然广州君和仅负责装修专业施工图阶段BIM服务,但项目包括土建施工、暖通、电气、给排水、通信导向等等多工种交叉设计,协调难度较大。

4、装修方案多样、装修质量要求高:本项目受到各级领导关注,在满足使用功能的前提下装修效果高标准要求,大大增加了细部节点的优化工作量,平面图纸已无法解决现实问题;每个站装修风格独特,构件种类繁多,通道结构多样,装修设计及施工图深化过程中通用信息较少,设计难度大。

青岛地铁项目解决方案

经过多次对比,项目采用Bentley系列软件为基础软件平台,同时配合土建、暖通、通信、电气等专业的特殊要求,均采用AECOsim Building Designer对其进行定位及同化处理,保存格式均为dgn格式,所有专业模型导入ProjectWise平台进行统一管理及协同办公。

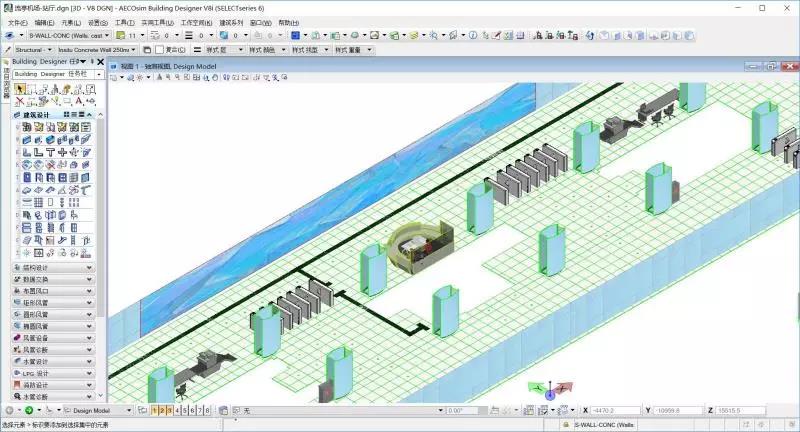

本项目利用BIM技术进行站体、站厅、站台及通道装饰装修设计,采用Bentley AECOsim Building Designer对天花、墙面、地面等区域进行BIM模型优化及出图,最终成果为三维BIM模型,施工图纸,及方案对比报告。

针对参建方多,地域广的问题,本项目通过ProjectWise进行项目文件存储及协同办公。各单位通过局域网或互联网登录,在平台上进行数据文件的存储、读取、编辑等工作,使不同区域的项目团队能够在一个集中统一的环境下工作,随时获取所需项目信息,从而实现对信息进行集中管理,提升团队的工作效率。

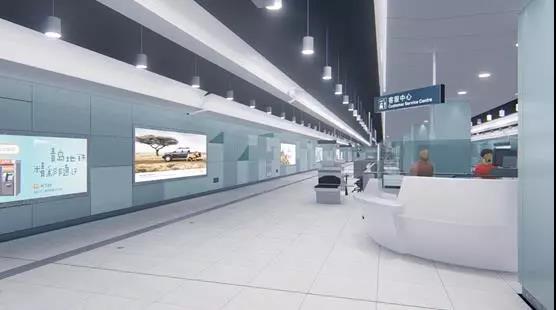

为了能够达到更好的设计效果,BIM三维模型带来的最直观地的应用点就是三维可视化效果预览。将AECOsim Building Designer创建的BIM模型直接导入LumenRT中,对地铁站装修后的空间效果进行预览,对车站整体装修风格进行展示及对比,选取最优方案。

5

对地铁站装饰专业构件及节点进行精细化建模,充分展示节点连接形式,利用Navigator进行工艺节点安装模拟及移动端模型浏览,通过移动端我们能够更加方便快捷的进行现场安装节点与BIM模型的校正,避免工作安装错误而影响安装质量及装修效果,有效地提高了施工管理质量以及节点安装速度。

6

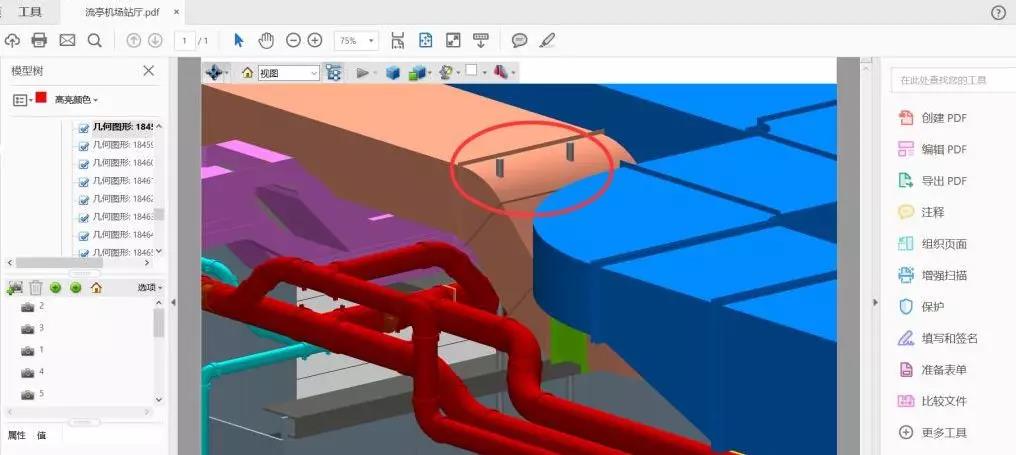

将BIM模型打印成三维PDF文件,不仅仅是对模型进行轻量化处理,PDF文件可直接浏览BIM模型,审查方案,记录问题。这是Bentley软件极具特色且十分好用的一个功能,配合会议纪要及PW平台,及时将问题反应至各参见单位,责令方案优化,在项目整理管控中起到至关重要的一环。

关于广州君和信息技术有限公司

广州君和信息技术有限公司是一家致力于为国内工程建设领域提供整体信息化解决方案的技术企业。广州君和信息技术有限公司为Bentley公司白金级代理商,也是Bentley的技术服务合作伙伴。广州君和旗下有艾三维软件、艾三维咨询和艾三维学院三个网站。主要面向工程建设(包括土木、建筑、交通、水利电力、石化等)行业及能源、环保等应用行业,提供系列信息化产品和解决方案,以及相关的BIM项目咨询、软件销售、专业培训与人才服务、软件开发等服务。
