场地布置BIM应用

1. 场地布置的意义

我现在的喜欢是不管做什么事情都是强迫自己通过5W2H分析法分析问题，5W2H就是

WHAT、WHY、WHO、WHEN、WHERE、HOW、HOW MUCH。

换到这个场地布置里边这七个问题就是

（1）WHAT——场地布置是什么？他包括什么内容？用BIM做场地布置有什么意义？

（2）WHY——为什么要做？为什么要用BIM做？

（3）WHO——用BIM做谁能受益？

（4）WHEN——场地布置需要表现那几个阶段？

（5）WHERE——场地布置都要表现哪里？

（6）HOW ——怎么做BIM的场地布置？具体如何实施？方法是什么？

（7）HOW MUCH——做到什么程度？数量如何？质量水平如何？费用产出如何？

根据这些问题我们在进行深一步的研究。

1) 场地布置的阶段

场地布置是一个动态的概念包括多个阶段的，通常有基础工程施工总平面、主体结构工程施工总平面、装饰工程施工总平面等

2) 场地布置的内容

然后要清楚具体的内容也就是场布的设计内容，通常包括：

A. 项目施工用第范围内的地形状况

B. 全部拟建建筑物和其他基础设施的位置

C. 项目施工用地范围内的加工、运输、存储、供电、供水供热、排水排污设施以及临时施工道路和办公、生活用房

D. 施工现场必备的安全、消防、保卫和环保设施

E. 相邻的地上、地下既有建筑物及相关环境

3) 设计原则

A. 平面布置科学合理，施工产地占用面积小

B. 合理组织运输，减少二次搬运

C. 施工区域的划分和场地的练市占用区域应符合总体施工部署和施工流程的要求，费用

D. 临时设施应方便生产和生活；办公区、生活区、生产区宜分区域设置；

E. 遵守当地主管本门和建设单位关于施工现场安全文明施工的相关规定。

4) BIM做场地布置的意义

采用BIM技术可以充分利用BIM的三维属性，提前查看场地布置的效果；准确得到道路的位置、宽度及路口设置；以及塔吊与建筑物的三维空间位置；形象展示场地CI布置情况，并可以进行虚拟漫游等展示；可以直接提取模型工程量，满足商务算量要求。

通过BIM技术制作场地布置可以满足技术、商务、现场以及办公室等部门的多重需要，这就要求我们在模型建立的过程中充分考虑到各方的需求。

5) 场地布置的设计要点

A. 设置大门，引入场外道路

施工场地宜考虑设置两个以上大门。大门应考虑周边路网情况、转弯半径和坡度限制，大门的高度和宽带应满足车辆运输需要，尽可能考虑与加工场地、仓库位置的有效距离、混凝土贯彻行走方便，一般情况下立管应相对固定，泵车可以现场流动使用。

B. 布置大型机械设备

布置塔吊时，应考虑其覆盖范围、可吊构件的重量以及构件的运输和堆放；同时还应考虑塔吊的附墙杆件及使用后的拆除和运输。布置混凝土泵的位置时，应考虑泵管的输送距离、混凝土罐车行走方便，一般情况下立管应相对固定，泵车可以现场流动使用。

C. 布置仓库、堆场

一般应接近使用地点，其纵向宜与交通线路平行，尽可能利用现场设施卸货，货物装卸需要时间长的仓库应远离路边。

D. 布置加工厂

总的指导思想是：应使材料和构件的运输量最小，垂直运输设备发挥较大的作用；有关联的加工厂适当集中。

E. 布置场内临时运输道路

施工现场的主要道路应进行硬化处理，主干道应有排水措施。临时道路要把仓库、加工厂、堆场和施工点贯穿起来，按货运量大小设计双行干道或单行循环道满足运输和消防要求。主干道宽度单行道不小于4m，双行道不小于6m。木材场两侧应有6m宽通道，端头处应有12mx12m回车场，消防车道不小于4，载重车转弯半径不宜小于15m.

F. 布置临时房屋

(1)尽可能利用已建的永久性房屋为施工服务，如不足再修建临时房屋。临时房屋应尽量利用可装拆的活动房屋且满足消防要求。有条件的应使生活区、办公区和施工区相对独立。宿舍内应保证有必要的生活空间，室内净高不得小于2.4m，通道宽度不得小于0.9m，每间宿舍居住人员不得超过16人。

(2)办公用房宜设在工地人口处。

(3)作业人员宿舍一般宜设在现场附近，方便工人上下班有条件时也可设在场区内。作业人员用的生活福利设施宜设在人员相对较集中的地方，或设在出入必经之处。

(4)食堂宜布置在生活区，也可视条件设在施工区与生活区之间。如果现场条件不允许，也可采用送餐制。

G. 布置临时水、电管网和其他动力设施

临时总变电站应设在高压线进人工地人口处，尽量避免高压线穿过工地。

临时水池、水塔应设在用水中心和地势较高处。管网一般沿道路布置，供电线路应避免与其他管道设在同一侧，同时支线应引到所有用电设备使用地点。应按批准的《××工程临时水、电施工技术方案》组织设施。

施工总平面图应按绘图规则、比例、规定代号和规定线条绘制，把设计的各类内容分类标绘在图上，标明图名、图例、比例尺、方向标记、必要的文字说明等。

6) 模型制作的精细度

模型制作的精细度要根据各个部门的具体需要以及模型的展示效果程度，

如现场场地及周边物体：1、若项目周边现状场地中有铁路、地铁、变电站、水处理厂登记处设施时，宜采用简单的集合形状表达，但应输入设施使用性质、性能、污染等级、噪声等级等对于项目设计产生影响的非几何信息；2、场地内的水体、绿植、景观应用三维模型表达，其中绿植根茎部分宜采用球体表达。3、除非可视化需要，在不影响场内建筑的基础上周边的水体、绿地景观可以用二维区域表达。4、总体原则以BIM实施方案中场地布置章节具体要求为准。

场地内模型：依据模型清单要求建立族文件，设置好模型工程量信息具体参数如模型本身工程量及需要辅料或人工成本等，设置好模型显示方式便于出图需要，设置好材质显示方式便于模型漫游需要

2. 建模方法

7) 建模的流程

基于Autodesk Revit模型创建及应用流程

部门标准流程图

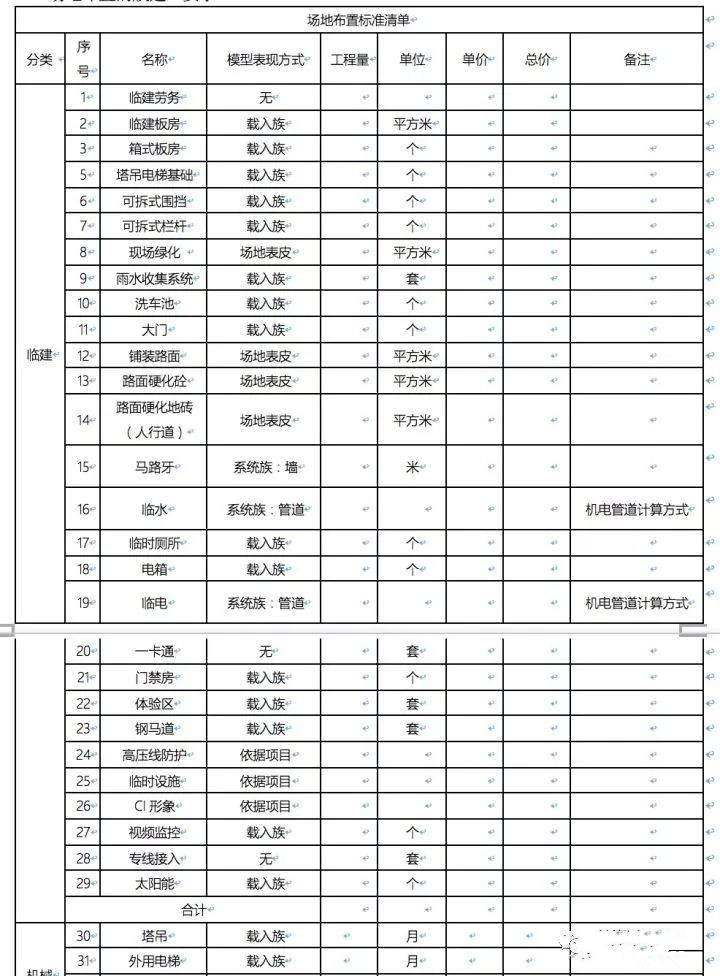

8) 标准模型清单

场地布置的族建立要求
