BIM施工工艺模拟是什么?

2019/08/27

施工工艺模拟

随着BIM技术的推广,它的用处也在不断地被发掘,从最开始的模型创建到可视化应用,以及现阶段的VR体验等等,可以说每一个阶段都有每一个阶段的重点。而今天我们要来讲解的是可视化应用当中的工艺模拟。

什么是施工工艺模拟?

首先进行模型的创建,再来将完成的模型进行动画编辑,形成动态视频,最后将原文件以串联成完整的视频。通过视频展示预先演示施工现场的现有条件、施工顺序以及重难点解决方案。

施工工艺模拟意义

工程在施工阶段会遇到许多问题,而施工工艺模拟在其中扮演的角色是可视化以及交互性。让参与方可以统一在同一个平台上讨论问题,不会出现思维的误差而耽误会议的进展。

施工工艺模拟流程

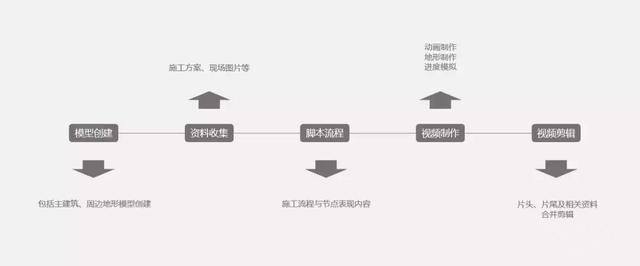

1、基本操作流程

BIM施工工艺模拟是什么

2、人员架构

(1)主负责:项目整体规划、人员架构安排、进度安排。

(2)协调:对外资料收发记录、对内文件档案管理、协调各专业之间文档传输及转换工作。

(3)模型修改:为后期视频的制作模型分层、颜色设置或建设临时体量等工作。

(4)动画制作:运用动画制作软件进行视频制作。

(5)剪辑:书写视频脚本流程,对动画进行剪辑,运用PS软件对渲染照片进行修改。

施工工艺模拟案例

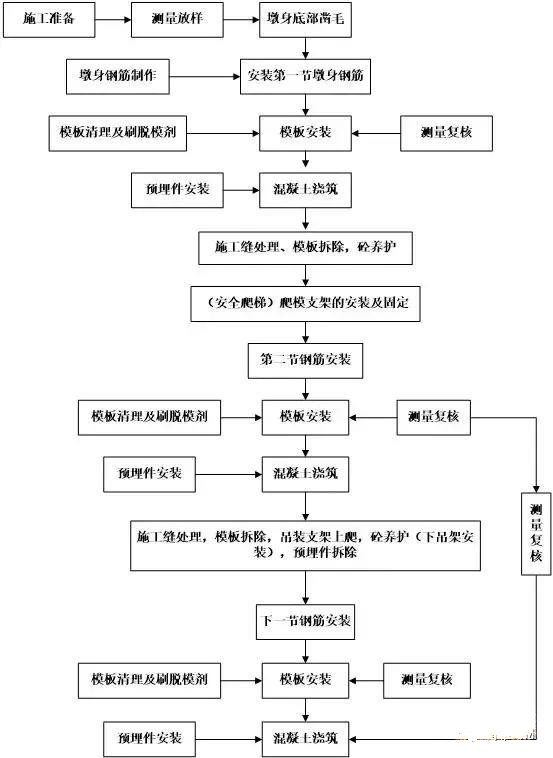

1、项目施工工艺方案介绍

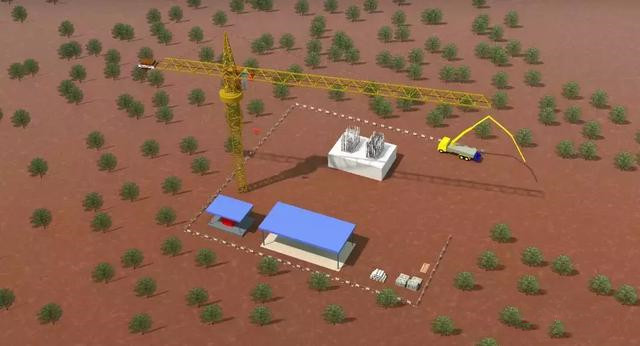

本案例以80米空心薄壁墩的悬臂爬模施工进行举例说明。

工具式模板工程,属超过一定规模的危险性较大分部分项工程范围,专项施工方案需组织专家论证。由于墩身高,施工周期长,高空作业安全隐患大,需通过施工模拟进行可视化技术交底,且在施工过程中加强管控,严格按照本方案确定的施工工艺进行施工,落实本方案制订的措施,确保安全施工。

BIM施工工艺模拟是什么

2、关键点解析

爬模施工技术有几个特殊的施工技术控制关键点,分别是爬升速度的控制、墩身垂直的控制、墩身混凝土强度的控制以及施工过程的人身安全问题。

BIM施工工艺模拟是什么

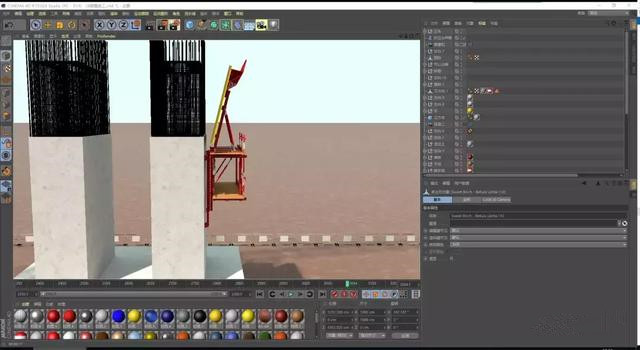

3、动画制作

根据施工工艺,将模型导入到动画制作软件C4D或3ds max,进行动作制作并导出视频。

BIM施工工艺模拟是什么

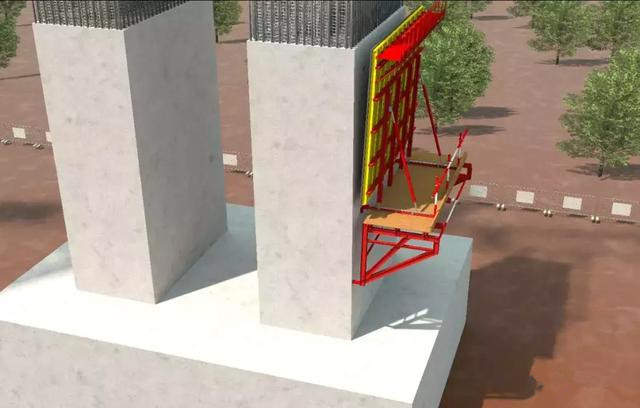

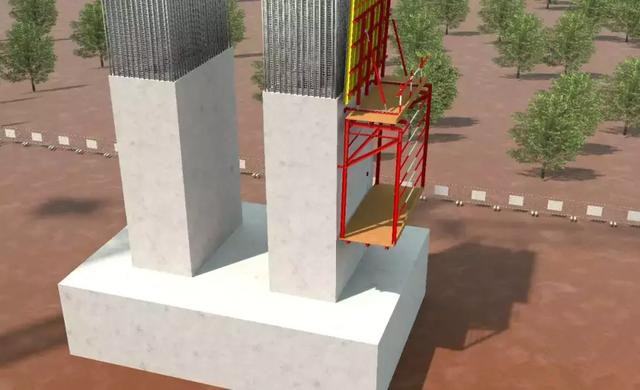

4、视频剪辑

将导出原始视频以及项目相关资料进行细化工作,除了调整顺序,还应增加特效,让整个影片表达更加充分。另外加上配乐及配音,解说整个工艺流程。

BIM施工工艺模拟是什么

BIM施工工艺模拟是什么

BIM施工工艺模拟是什么

除此之外,BIM 4D模型还可以与物联网、云技术等进行结合,让项目参与各能够随时随地了解施工现场的状况,通过在施工模拟过程中进行实时的人机交互,实现施工计划、场地布置、机械操作的实时调整。实现更为优秀的进度控制,从而达到降低风险和减少施工浪费,安全施工的目的,让“意外”远离施工。
