今天要介绍的是在ABD上的SS6楼层管理器里的相对高程。
一、使用的版本:
AECOsim Building Designer V8i (SELECTseries 6)
二、我们先来简单介绍一下楼层管理器。楼层管理器是适用于一般建筑项目创建建筑楼层的一个工具,在楼层管理器里所有楼层的高度都是通过最底层高度以及楼层与楼层之间的高度来进行计算得到的。

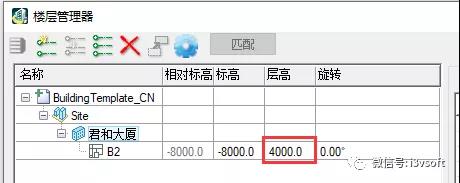

比如,设置地下二层B2为-8m,在设置好楼层之间的间距,楼层高度就会自动计算叠加。
当然,我们可能会有这样一个疑问,根据上图对楼层管理器的设置,仅仅只是反映了建筑物自身的某个部位作为参照物时的高度系数,有时候,需要涉及到建筑物实际海拔高度的时候,例如相对标高1F在±0.000的位置,但1F所在的绝对标高可能是7.6m,那我们就需要用相对高程来设置了。
在设置相对高程的时候,需要勾选楼层管理器左下方的使用相对高程-相对偏移选项,设置一个相对系数。和之前不同的是,在相对标高列里面会反映使用相对系数计算出来的结果。
比如,如下图所示,我们只需要在使用相对高程-相对偏移里输入7600(项目中使用的单位为mm),各个楼层的海拔高度便会在相对标高一列自动计算出来。
这次分享就到这里啦,还想了解更多关于这个软件的信息的朋友们可以关注一下我们每个周一三五下午16:00—16:40的建筑BIM软件技术交流分享会 ,届时会与大家分享BIM软件的重点难点,约定你们!
