在深汕特别合作区“五横六纵”区域交通主干网的蓝图中，深东大道无疑是其中举足轻重的“一横”。这条东西向城市快速路全长约8.1公里，设计时速80公里，承载着跨组团快速联系与对外交通服务的重要使命。而在这一宏大工程中，隧道建设更是牵动着整条线路的通行效率与安全。如何让复杂的地下工程“看得见、管得住”？BIM技术给出了答案。

从地形开始，搭建数字底座

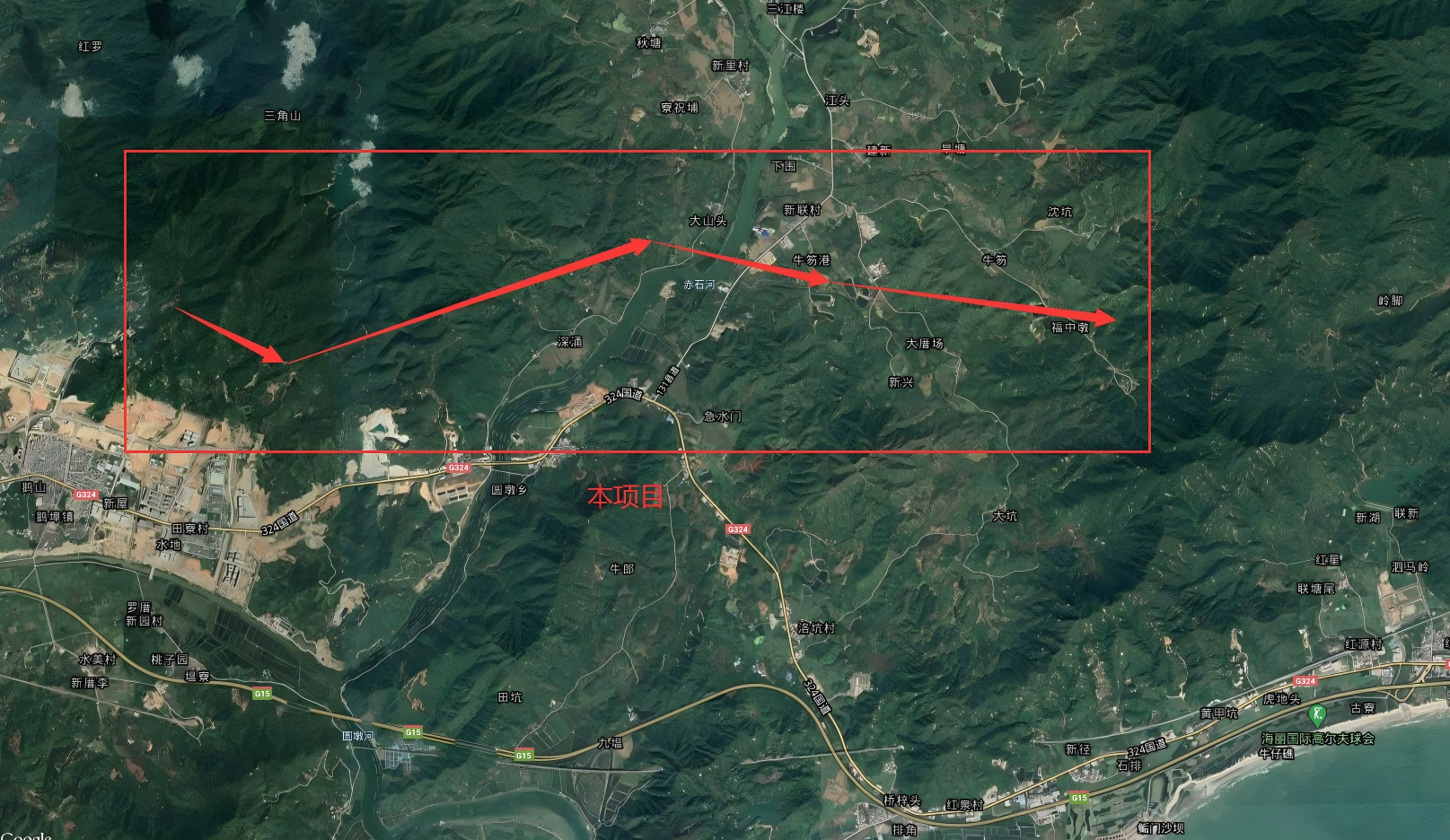

深东隧道建模 ORD

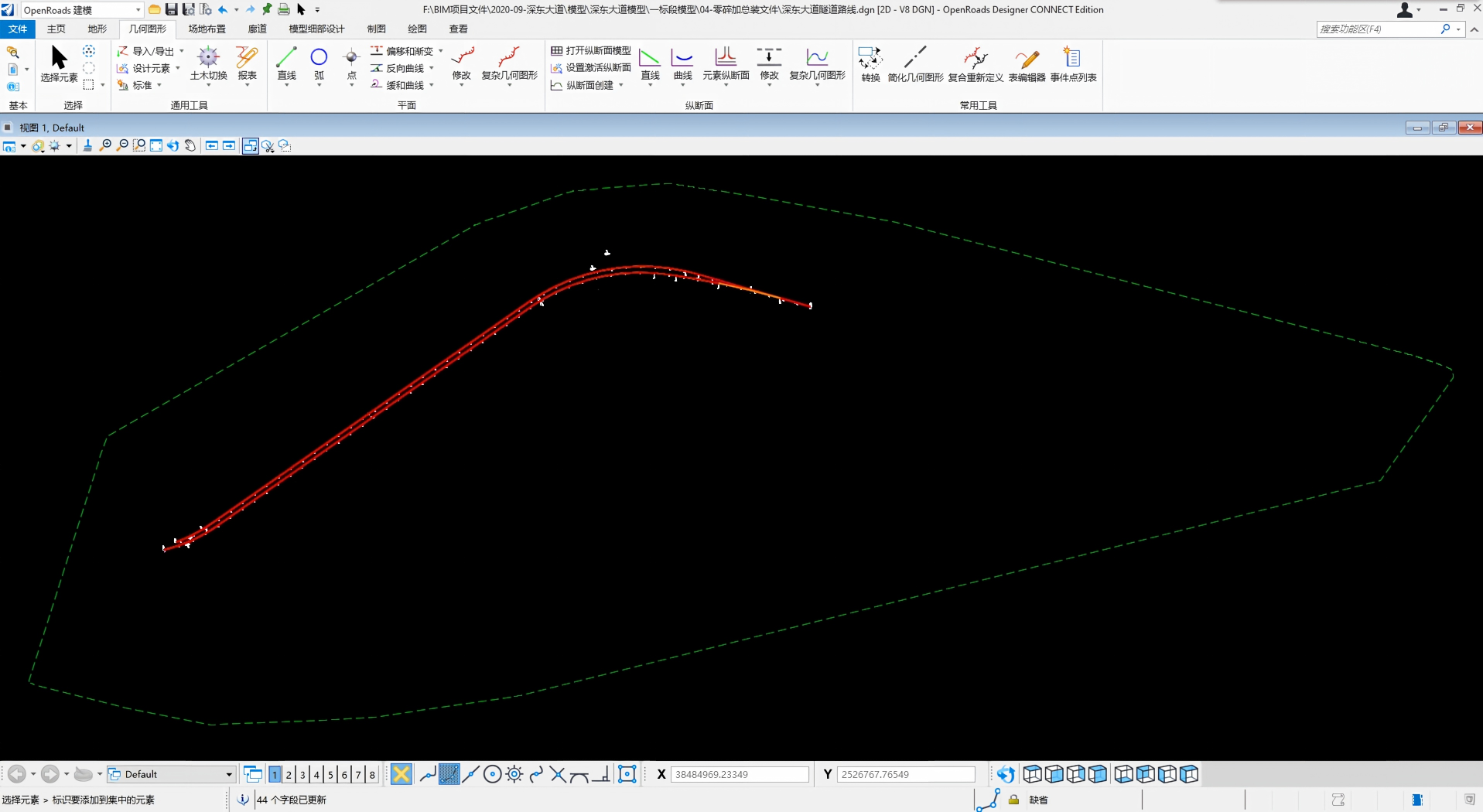

隧道建模的第一步，是从真实世界走向数字世界。项目团队首先根据测绘的地形数据，在OpenRoads Designer中完成了地形模型的搭建。这一步骤看似基础，却决定了后续所有模型的精度与可靠性。有了精准的数字地形作为底座，隧道路线的平曲线与纵断面设计才有了可靠的参照。

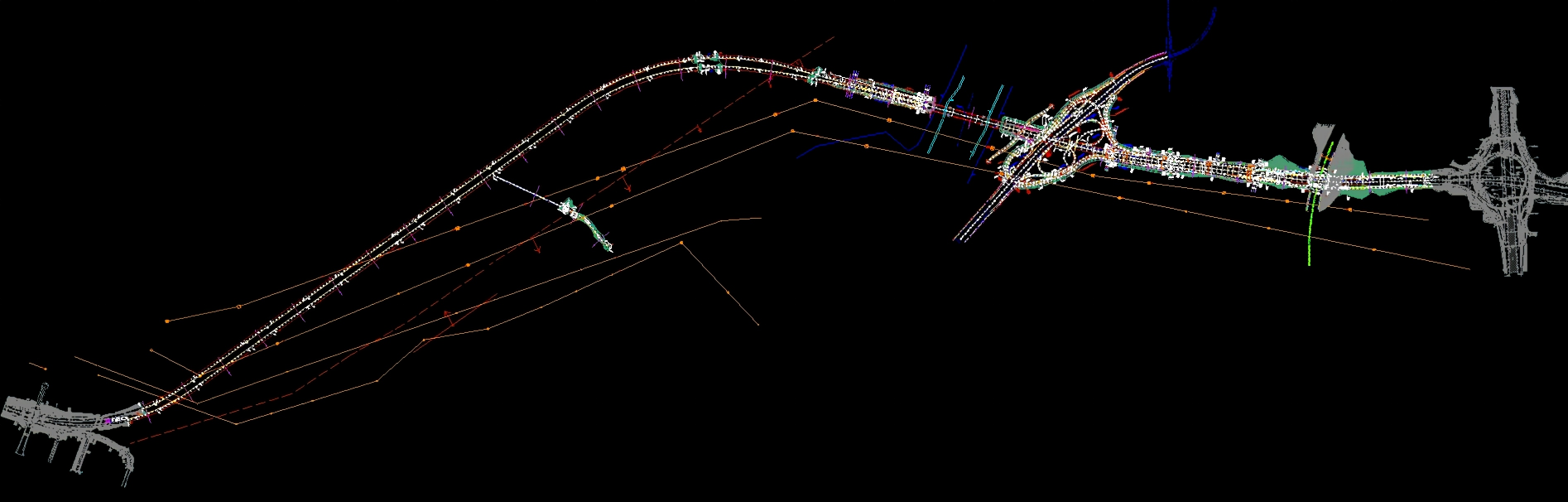

深东大道新福路至望鹏大道段包含龙山隧道、大头山隧道及龙山隧道横洞等多个隧道区段。团队在ORD中分别完成了左线（ZK8+010—ZK12+370）和右线（YK8+000—YK12+340）的路线平纵建模，随后根据不同区段的结构特点，逐一创建了差异化的横断面模板。

洞口建模，精细到每一个细节
艾三维-洞口模型

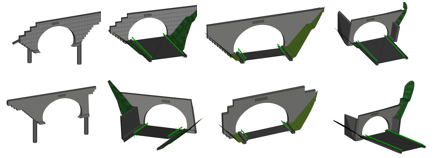

隧道工程中，洞口往往是结构最复杂、景观要求最高的部位之一。项目团队采用MicroStation进行各隧道洞口模型的搭建。从龙山隧道到大头山隧道，每一个洞口的几何形态、支护结构都被精确还原。完成全部区段的隧道主体与洞口模型后，团队将所有模型整合保存为统一的隧道工程模型文件，为后续的多专业协同奠定了基础。

多专业协同，让模型“活”起来
多专业整合

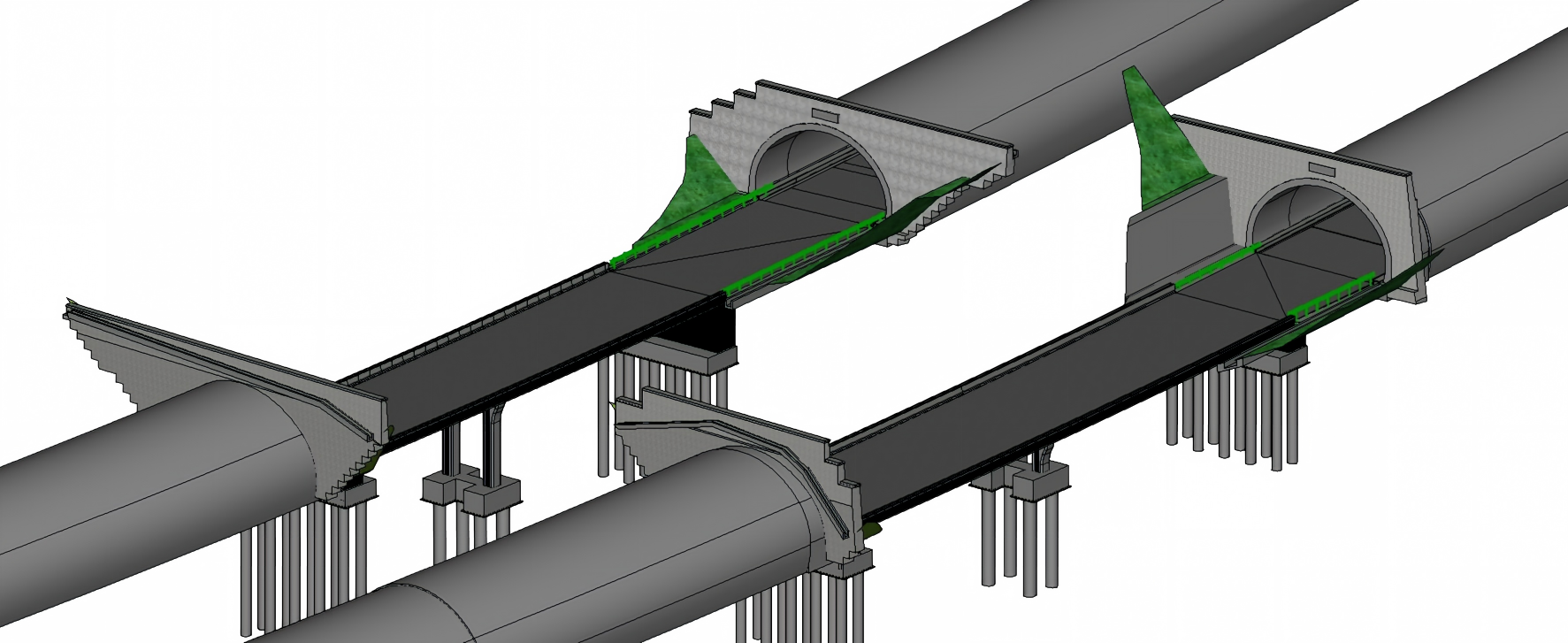

隧道从来不是孤立的存在。在深东大道项目中，隧道工程模型还要与道路、桥梁、交通工程、建筑工程、隧道机电工程等专业模型进行整合。建筑专业先用Revit建立隧道管理用房、水泵房、变电站、风机房等建筑模型，再导出IFC格式文件导入MicroStation进行调整。机电专业则在MicroStation中完成供配电、监控、通风、消防、照明等设施的建模与布置。
最终，所有专业模型在MicroStation中完成合模，形成一个完整的数字孪生体。

BIM的价值不止于建模
艾三维深东隧道建模结尾

模型建好了，真正的价值才刚开始显现。在深东大道项目中，BIM技术被广泛应用于辅助出图——道路平面图、横断面图、纵断面图乃至赤石河特大桥的钢结构布置图，都可以从模型中直接生成。可视化应用让设计意图一目了然，行车视距模拟为交通安全提供了数据支撑，复杂结构的可视化交底则大大降低了施工沟通成本。
从地形到隧道，从隧道到全专业整合，从模型到应用——BIM技术正在让深东大道这条“地下长龙”变得可感知、可预判、可管控。这不仅是技术的进步，更是工程建设管理理念的升级。

〈〉
