今天我们介绍如何在Revit中快速建立建筑周边环境模型,熟悉Rhino和Grasshopper的朋友知道ELK插件可以读取gis数据建立城市模型城市道路等,不过我们需要先下载对应城市的shp数据文件,在一些项目所在地并不能找到对应数据,今天我们使用Revit和Dynamo实现这一想法。
接下来讲讲整体实现思路:

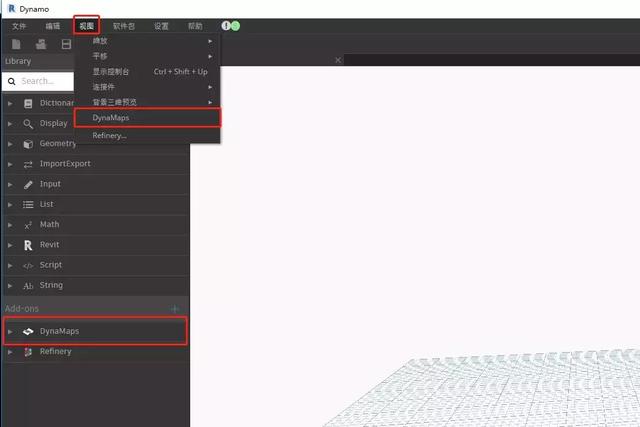

一、安装DynamoMaps节点包,安装后可以在dynamo中看到这样的界面,视图选项卡中多了DynamoMaps;

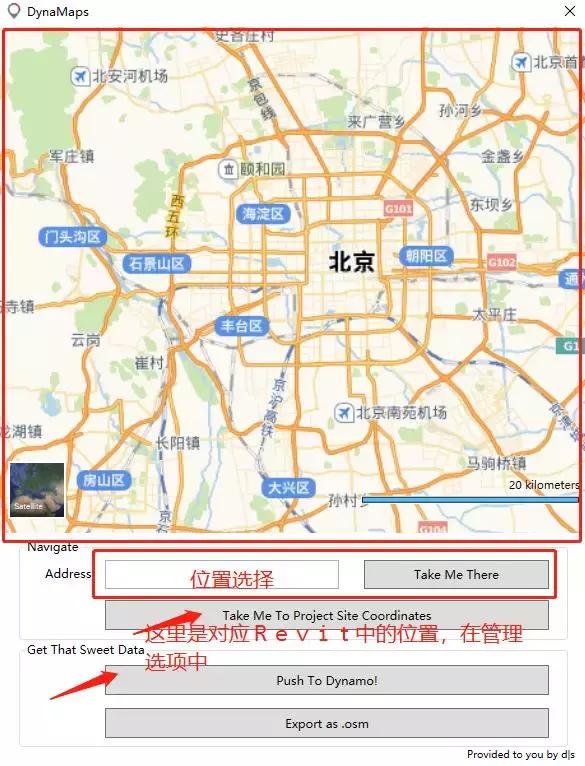

二、我们点开DynamoMaps节点库可以看到它包含的部分节点,包含了道路、建筑、地形等。我们先打开DynamoMaps视图窗口,上面已经提及,如下:

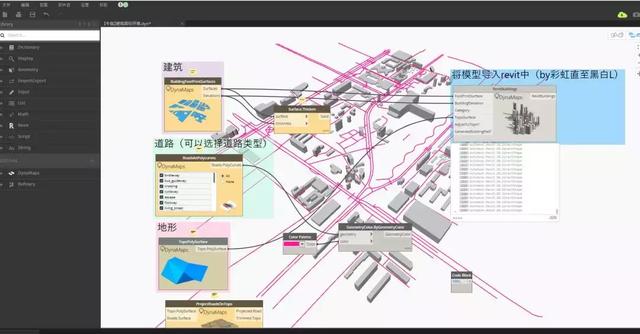

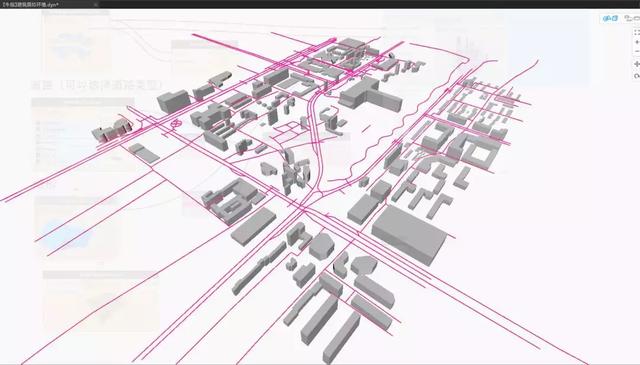

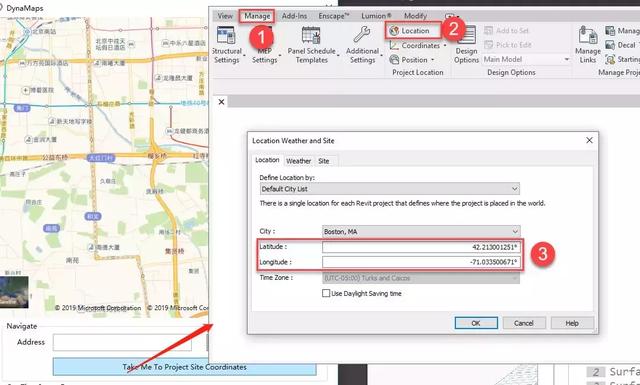

我们可以在地图区域选取位置也可以在Revit的管理选项卡中设置位置,面板设置很简单不再赘述,之后我们拖出来下面的节点,如下

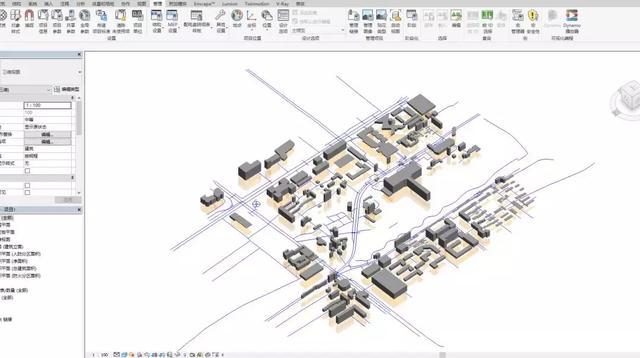

我们再到Revit中看看导入的周边环境模型
在这里没有提及的怎么把道路和地形结合,大家可以自行尝试。
