道路平面交叉指的是道路与道路在同一平面内的交叉，简称交叉。一般的可分为十字形、T形、Y形、X形、错位和环形等六种交叉形式。在道路的工作中我们经常会遇到平面交叉，而利用廊道建模是无法进行平面交叉的建模，但面模板却可以有效的解决平面交叉的建模工作。下面以X交叉为例和大家分享下如何利用面模板进行道路平面交叉的建模。
一、准备工作

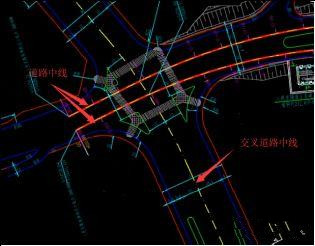

将道路的平面布置图参考到道路中线 DGN 文件当中，再找一个参考原点 将交叉道路的中线复制到道路中线的 DGN 文件中。

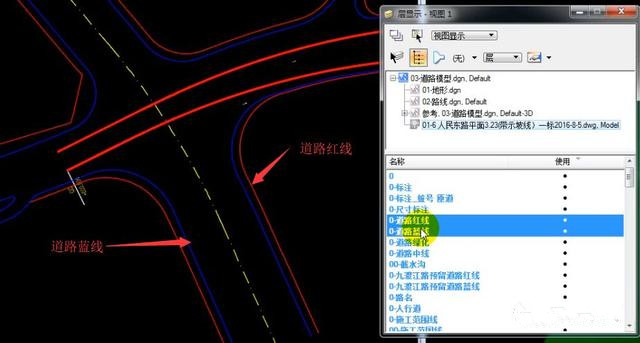

之后打开层显示，找到 CAD文件 的图层管理，只保留道路蓝线和道路红线的图层，其它图层全部关闭，在这里起作用的主要为道路蓝线。
二、交叉道路中线绘制

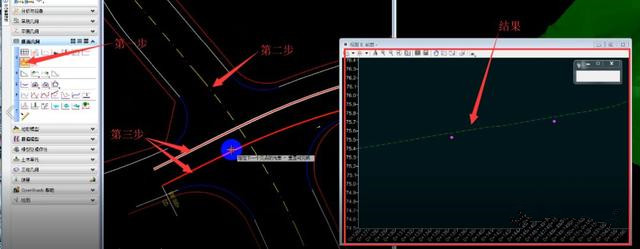

打开交叉道路中线的纵断面，然后在纵断面几何的 Q 选项中选用平面交叉点投影至其它剖面功能，接着点击图中交叉道路中线再点击道路中线，道路中线有高程就会在交叉道路中线的纵断面上有投影，这时候我们就会看见红色的两点，这两点就是我们已有的道路中线的投影。

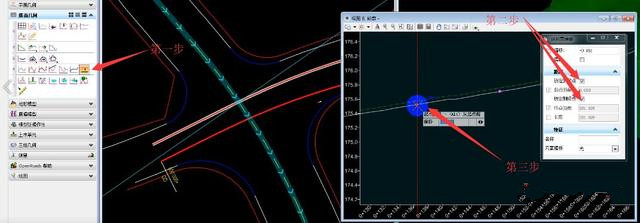

这时就需要点开纵断面几何的 R 选项中选用纵断面偏移功能，选择纵断面视图，在纵断面偏移的对话框里将锁定到起点和锁定到终点打上勾，之后点击绿色的地面线将其偏移至红点位置，不要镜像，然后将偏移出来的线的纵断面激活，这样我们在 3D 视图就可以看到一条白线，而这条白线就是我们所需要的交叉道路的中线。
三、交叉道路边线绘制
当交叉道路的中线绘制完成之后，就可以开始绘制交叉道路的边线。

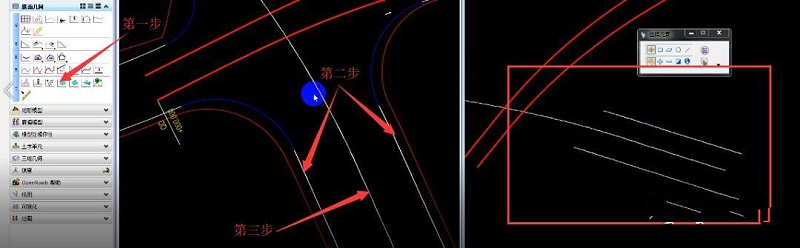

直线段的边线绘制主要利用上一步绘制的交叉道路中线通过纵断面几何的I选项中基于参照纵坡按照固定坡度绘制纵断面的功能来实现，点击功能键，分别选取两侧边线，参考对象为交叉道路的中线，横坡度选取道路设计值，操作完成后可以在3D视图看到道路边线，其它的位置直线段边线重复该步骤完成。

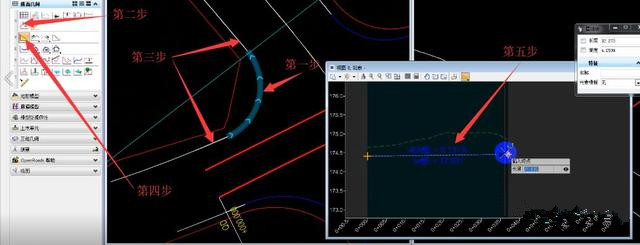

对于弧形边线的绘制与交叉道路的中线绘制使用的方法是差不多的，打开交叉道路弧形边线的纵断面，打开纵断面几何的 Q 选项选用平面交叉点投影至其它剖面，接着点击图中弧形边线再点击上一步绘制弧形边线两端的直线边线，直线段的道路边线有高程就会在弧形边线的纵断面上有投影，白色的两点就是交叉道路直线段边线的投影，再选用纵面几何 W 中的直线坡将白色的两点连接，然后激活连接线的纵断面，这样我们就可以看到 3D 视图弧形边线已经绘制好了，其它的弧形边线重复该步骤完成。
四、面模板建立路面模型

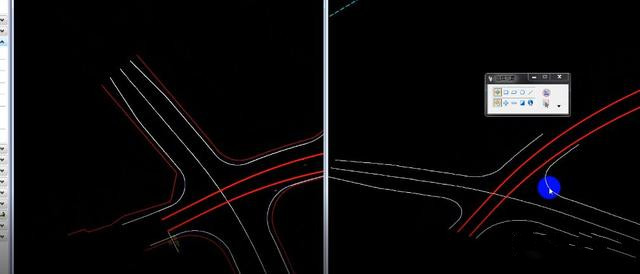

通过 前面 的步骤 ， 我们就 将道路边线和交叉道路的中线 边线 绘制 好了，然后就会看到这样的 效果。

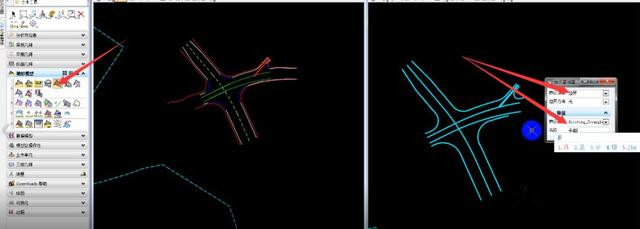

接下将我们前面绘制的线利用地形模型 Q 中从元素创建地膜功能，特征类型选择边界，建立一个路面地形模型。

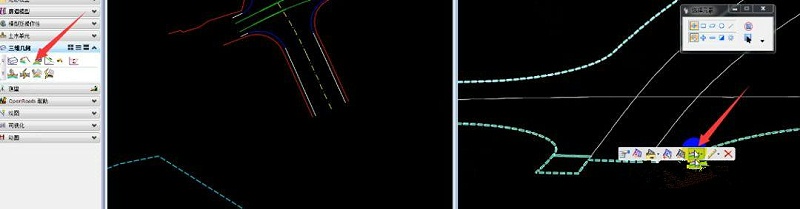

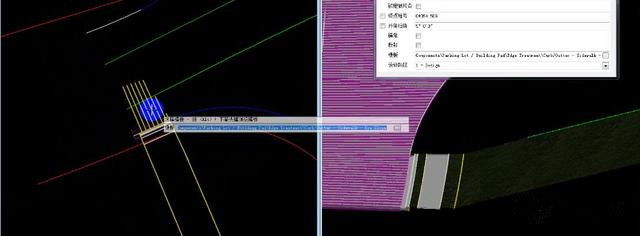

建好路面地形模型以后，利用三维建模中的应用表面模板功能将路面的模板赋予上去， 这样平面交叉的 路面部分就 基本 完成了 ， 之后再进行合理调整 。
五、其它设施建模
道路的边坡和其它的 结构 我们可以分别 采用 廊道进行建模。
以上就是Bentley PowerCivil 运用面模版进行道路平面交叉建模的过程演示分享，希望能够为BIM工作的同仁们提供一些帮助，其中可能还有许多的不足之处，还请各位同仁多多指教，同时也希望BIM行业发展的越来越好，谢谢！
