Bentley实景建模系统在资产管理中的应用

发布日期: 2018.05.21

1. 为资产管理提供可靠的数字模型

  Bentley提供了旨在为资产提供增值服务的BIM解决方案。通过对实际资产和数字资产关联维护管理,实现资产的全生命周期管理。通过对资产数据的维护管理,实现资产可靠性、预测性经营分析、合规性与安全性,以及与其他企业数据的有效整合。对于资产的基础是对数字资产的输入与维护过程。如何准确的获取数字资产,并在运维过程过程中与物理的资产同步更新,是我们做出正确决策的基础。

  Bentley基于实景建模(Reality Modeling)和数字工程模型技术的解决方案。可以通过基于ContextCapture的数据提取及处理,结合以MicroStation为核心的多专业应用模块,实现在全生命后期过程中数字资产的及时更新与维护。将虚拟的数字资产和物理的现实资产连接起来,实现资产的优化增值,退订基础设施的进步。

3055f04beceb2300bcb1d15d36b414eb

2. 实景建模系统

  实景建模技术是通过照片、视频、点云等数据形成模型的技术。对于实景建模系统来讲,不但要有数据采集,校正融合、处理建模,更要有后续的模型利用过程。

  实景模型和数字模型融合,可以解决基础设施行业很多的问题。例如,对于一个改造项目,我们需要精确的知道正在运行中的现实模型的数据,并在此基础上进行深化改造。但是由于图纸欠缺,时间周期,人力成本等要求,我们无法通过传统的方式实现,而实景建模就是来解决这个需求。通过无人机、相机拍摄、激光扫描等技术,获取数据,然后通过实景建模系统的识别运算,生成三维模型,导入到我们前面讲的建模系统中,进行深化使用。

  上面只是讲的应用之一,实景建模技术还有很多的应用场景,还可以应用于:

  • 现状的分析与掌握

  • 风险管理

  • 建筑与施工项目监督

  • 通过虚拟仿真对特殊环境下的地面工作人员进行培训和指导

fc07530d5b88caa25c8dea096a403e45

  实景建模技术在改造项目中的应用


6e893cdbd632e036a2e8f26ac66a381e

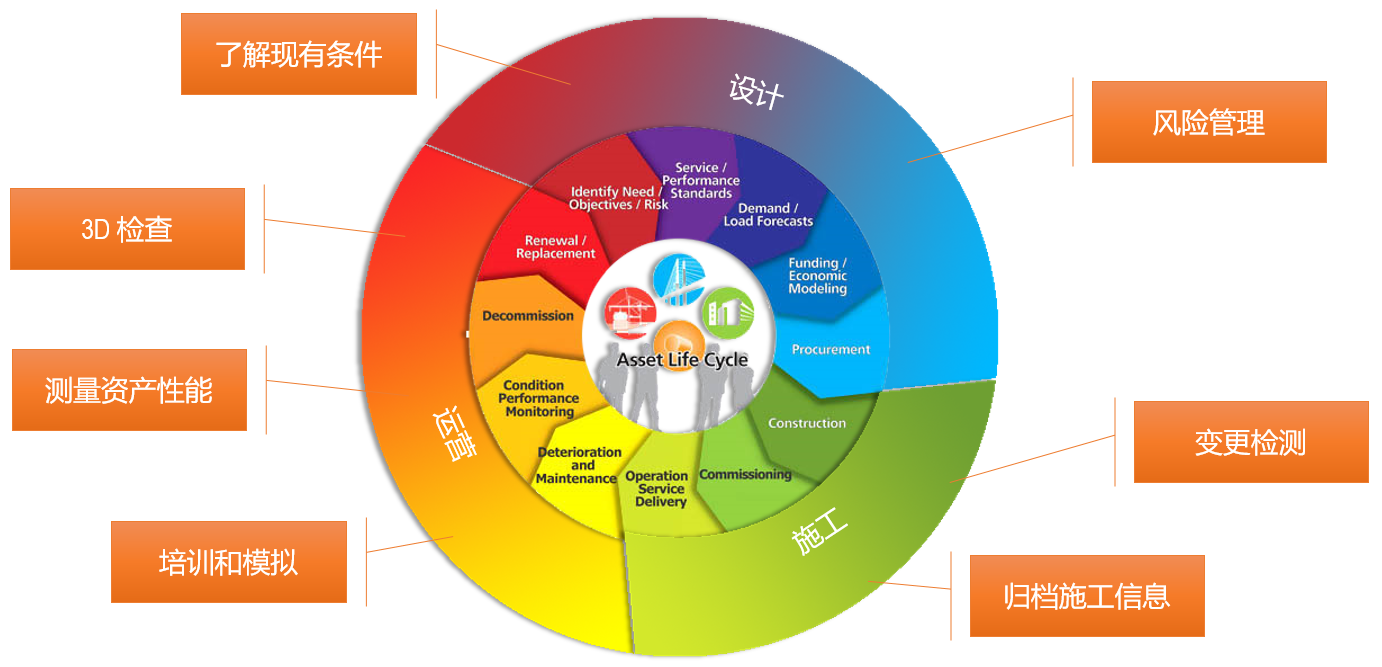

  实景建模技术在全生命周期的应用


11d5a98eceef1294e148c417cc8337bb

  实景建模在BIM应用流程中的位置

相比于传统的建模凡是,实景建模的优势在于:

2.1 丰富的三维环境

  它所构件的模型提供了极其丰富的三维环境,这在传统的建模方式中是很难实现的,它能够采集现实所有的细节,而不是只关注作为主体的建筑、工厂、道路等对象,它提供的信息丰富到和现实一样。

0384908763ca907837ee6adc2c40c214

丰富的三维环境

2.2 三维模型地理定位

  我们通过实景模型+数字模型组成的综合模型是带有地理定位的,这对于基础设施行业的应用中,很很多的应用。

2.3 快读的建模方式

  相对于传统的建模方式,实景建模方式具有远程操作速度快,模型全面准确的特点。通过无人机、航拍等技术实现远程操作,获取的模型精度也非常的全面、准确。这为下一步的模型利用打下很多的基础。

  对于一个实景建模的工作流程来讲,Bentley提供了一个工作流程,来解决工程应用问题,而非一个单一软件。

  Bentley的实景建模系统主要有如下几个模块:

  • ContextCapture

  ContextCapture是通过实景拍摄的的照片,生成无缝实景三维模型的应用模块。在后面的章节中,我们也会详细介绍这个模块。利用照片生成无缝实景三维模型。

  • Descartes

  Descartes可以整合不同类型的数据,并可以进行数据梳理,这包括ContextCapture生成的实景模型,点云PointCloud数据,BIM数字模型,以及地理信息GIS数据等。资料源及分析处理,通过Retouch技术来修复实景模型,并提供更详细的地理咨询。换句话说,Descartes使模型更加符合基础设施行业后续的需求。

bf1d89c411a43bf4541d99c2b9f1dee5

Descartes功能介绍


  • PointTools

  Bentley的点云数据处理模块。在PointTools中,支持多达127个图层,提供快速、简单的数据点选择工具,及三维筛选工具,可以根据RGB的信息,对饱和度、对比度等信息进行调整。

7f1993bfdbb8af3bf9305f5b13400af6

点云处理流程



39c032a88b54db5a908e2780ecb4c8db

PointTools


608d91e466eac354f2d19c3d23aadb8c

PointTools工具


  • LumenRT

  无论是实景模型还是BIM数字模型,以及多种数据的融合,都可以输出到LumenRT中,生成电影级的动画、图片及交互式场景。

5406fd472a9c2d0ef012b65881286988

实景建模工作流程
