协同设计通过建立统一的设计标准，让所有设计专业及人员在一个统一的平台上进行设计，解决现行各专业之间（以及专业内部）由于沟通不畅或沟通不及时导致的错、漏、碰、缺，真正实现所有图纸信息元的单一性，实现一处修改其他自动修改，提升设计效率和设计质量。
同时，协同设计也对设计项目的规范化管理起到重要作用，包括进度管理、设计文件统一管理、人员负荷管理、审批流程管理、自动批量打印、分类归档等。
基于BIM的协同设计包含哪些内容
基于BIM的协同设计，不仅包括从二维到三维的设计协同，还包括基于BIM技术对各专业模型的整合检查和对设计内容的分析。一般包括以下内容：
1.建筑性能模拟分析：建筑性能模拟分析的主要目的是建立建筑信息模型，运用专业的性能分析软件，对建筑物的可视度、采光、通风、人员疏散、结构、能耗排放等进行模拟分析，以提高建筑项目的性能、质量、安全和合理性。
2.设计方案比选：设计方案比选的主要目的是选出最佳的设计方案，为初步设计阶段提供对应的设计方案模型。通过运用BIM软件构建或局部调整方式，形成多个备选的设计方案模型（包括建筑、结构、机电），进行比选，使项目方案的沟通讨论和决策在可视化的三维仿真场景下进行，实现项目设计方案决策的直观和高效。
3.各专业模型构建：各专业模型构建宜在初步设计模型的基础上，进一步深化，使其满足施工图设计阶段模型深度要求；使得项目各专业的沟通、讨论、决策等协同工作在基于三维模型的可视化情境下进行，为碰撞检测、三维管线综合及后续深化设计等提供基础模型。
4.结构抗震分析：结构抗震分析的主要目的是基于建筑信息模型与结构抗震专业分析软件， 运用建筑信息模型与结构分析模型间的传递和转化能力，对建筑物或构筑物的结构体系、抗震性能、构件形式等进行模拟分析，以达到抗震设防的目的。通过抗震设防，以减轻建筑物或构筑物的地震破坏，减少人员伤亡和经济损失。
5.全专业模型的整合检查：全专业模型的整合检查主要目的是通过剖切模型，生成其平面、立面、剖面等二维图形，核对建筑和结构的构件在平面、立面、剖面位置是否一致，以消除设计中出现的建筑、结构不统一的错误。
6.面积明细表统计：面积明细表统计的主要目的是利用建筑模型，提取房间面积、门窗表、门构件、窗构件、墙体构件、自定义属性等信息，精确统计各项常用面积指标及构件数量，以辅助进行技术指标测算；并能在建筑模型修改过程中，发挥关联修改作用，实现精确快速统计。

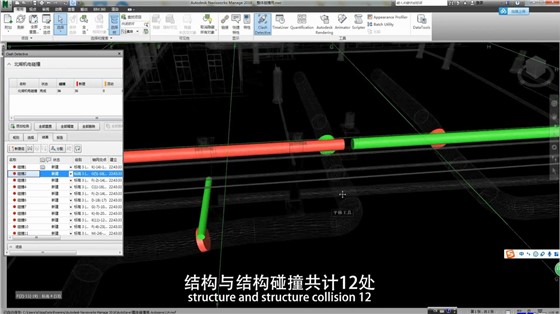

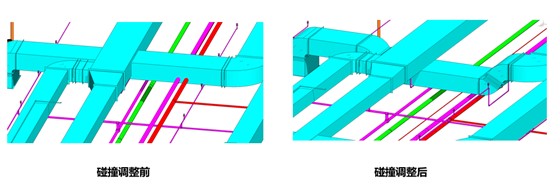

7.管线综合：管线综合的主要目的是应用BIM技术检查施工图设计阶段各专业模型，以避免空间冲突与碰撞，防止设计错误传递到施工阶段或造成安装工程的返工。
8.净空分析：净空分析的主要目的是基于各专业模型，优化建筑结构布置以及机电管线排布方案，对建筑物最终的竖向设计空间进行检测分析，并给出最优的净空高度。
9.设计模型审查：设计模型审查的主要目的是提升建筑信息模型与施工图纸的一致程度，增进深化设计前对项目的理解程度，提前解决现场施工环境和设计不一致的问题， 在深化设计前深入协调碰撞问题和设计的可施工性。
因此，基于BIM的协同设计，它的协调主要体现在四个方面上：
1.专业和非专业间的协调
2.不同参与方之间的协调
3.设计信息在不同项目阶段的协调
4.基于BIM设计分析内容的协调
基于BIM的协同设计怎么进行
好的协同设计平台，应当能确保设计工作在项目的全生命周期，能一体化协同进行，并顺利的移交给项目的下一个使用方。
纵观市面上的设计协同管理平台，来自Bentley的ProjectWise协同管理平台是其中的佼佼者。

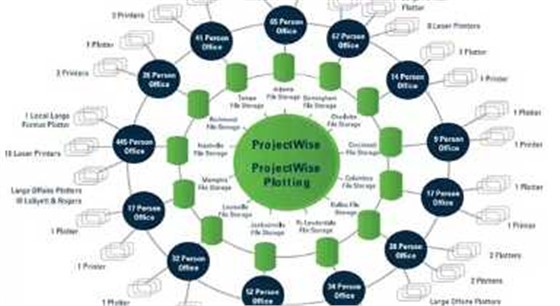

ProjectWise是一个流程化、标准化的工程全过程（生命周期）管理系统，确保项目团队在创建和使用工程信息时，按照工作流程一体化地协同工作。ProjectWise的功能分为以下7大模块：
1.项目管理：复杂环境下的多参与方管理
2.协同设计：实现协同设计
3.项目交付：实现数字化交付成果
4.文档管理：有序管理成千上万的文档数据
5.权限策略：项目权限设计
6.流程管理：项目流程管理深度解析
7.项目移交：安全高效的移交过程管理
协同平台详情：ProjectWise 协同管理平台
