BIM与传统CAD有什么区别？BIM建筑常用软件有哪些？

BIM与CAD制图的区别

BIM与传统的CAD制图存在巨大的区别，这种区别不仅在于设计的表现形式上，更在于BIM的工作方式上。



1.表现形式

1）CAD：对于建筑项目的表现形式多以点、线、面的2D平面形式，再配合相关的建筑符号或标识。

2）BlM：把现实中的建筑构件立体的展现出来，以搭积木的方式建立一个三维可视化模型。

2.标注方式

1）CAD：平面、立面、节点都是独立绘制的没有联系，所有的标注都需一一校对，出错率很高。

2）BIM：利用参数化建立的BIM三维模型，所有的标注都是自动生成，数据相互联动，不会出现错误。

3.出图方式

1）CAD：画施工图都是看米下锅，多一张图，就多一份工作量。

2）BIM：由于创建的是三维模型，在模型完成时，所有细部信息已经涵盖，可以随意增加立面及节点，而不会产生额外的工作量。

4.碰撞检查

1）CAD：2D平面图无法复核管线与梁、板、装饰天花之间关系。

2）BlM：通过BIM三维模型，能清晰的看出构件之间有无碰撞，找出管线与梁、装饰结构的矛盾之处。

5.应用范围

1）CAD：一般只能应付单一阶段的工作，例如设计或者施工，不能形成串联，更不用说项目全生命周期了。

2）BIM：BIM可以帮助实现建筑信息的集成，从建筑设计、施工、运行直至建筑全生命周期的终结，各种信息始终整合于一个三维模型信息数据库中，为建筑全生命周期提供数据支持和帮助。

6.协同工作

1）CAD：工作模式基本是以专业为单位，各自为政，互不相干，因为之前缺乏协同与沟通，经常造成设计变更。

2）BIM：通过BIM协同，将各专业、各环节的数据信息进行集成和分析，实现异地协同工作模式，改善沟通交流环境，提高工作效率。

7.总结

在BIM之前，CAD呈现出来的图纸是二维的，且不能用一张图纸将项目信息完整的展示出来，需要多张二维CAD图纸进行补充。但在BIM模型中，可以通过三维模型把建筑立体的展示出来，且三维模型中还包含与实际一致的项目信息，无需图纸辅助补充，设计整体呈现更具空间感、更可视化。



1）从其本质来讲：用BIM进行设计属于数字化设计，能对项目的建筑物构件的几何信息、专业属性及状态信息等进行设定。

2）从成本上来讲：设计团队、施工单位、设施运营部门和业主等各方人员可以基于BIM进行协同工作，有效提高工作效率、节省资源、降低成本、以实现可持续发展。

3）从产业升级来讲：BIM使建筑业从以二维CAD图纸为主的工作方式升级为以三维为主的工作方式，加强了绿色无纸化办公，加快了建筑行业绿色化转型升级。

建筑项目常用的BIM软件

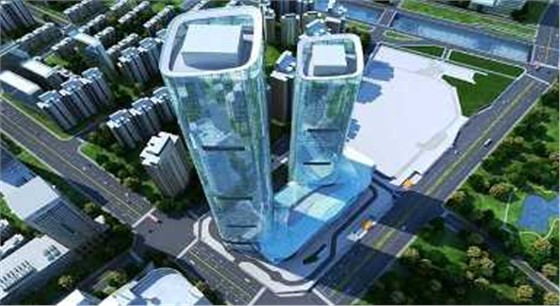

1.概念模型创建

建立项目三维概念模型，依据模型分析判断项目与周边城市空间、群体建筑各单体间的适宜性，以及建筑的体量大小、高度和形体关系，并运用软件进行初步的日照和通风模拟分析，形成最终成果。

应用软件：OpenBuildlings Designer 多专业建筑设计软件

利用Bentley OpenBuildings Designer 独特而全面的功能来设计、建造、制作文档、分析与可视化任何规模、形式及复杂度的建筑。制定明智的设计决策，从设计阶段到施工的全过程，有效传达设计意图。降低项目成本、节约时间、降低项目风险并提高项目整体质量，同时为业主带来更高的投资回报。

2.建筑性能模拟分析

建筑性能模拟分析的主要目的是建立建筑信息模型，运用专业的性能分析软件，对建筑物的可视度、采光、通风、人员疏散、结构、能耗排放等进行模拟分析，以提高建筑项目的性能、质量、安全和合理性。

应用软件：OpenBuildlings Designer 多专业建筑设计软件

OpenBuildlingsDesigner可以评估实际的建筑能耗并据此生成逼真的可视化效果。通过多种建模及场景模拟，探索并确定最明智的设计方案。可以完成日光高度、斜度、照度及阴影的分析，并可以依据碰撞检查功能解决实际的建模冲突问题。

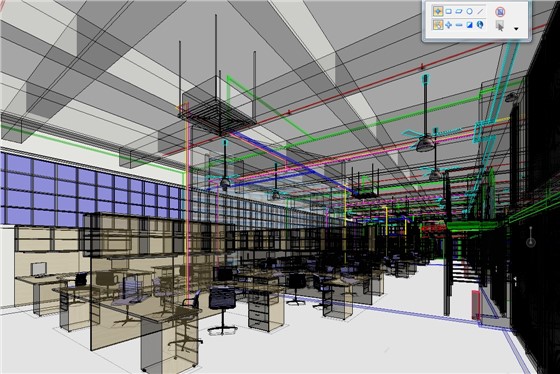

超模型建模呈现三维模型空间背景中的设计信息。

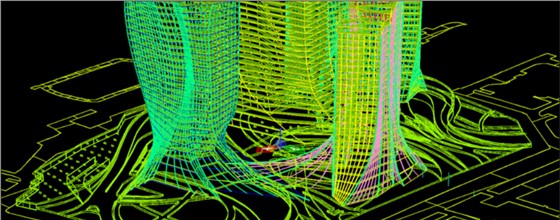

3.建筑结构抗震分析

结构抗震分析的主要目的是基于建筑信息模型与结构抗震专业分析软件， 运用建筑信息模型与结构分析模型间的传递和转化能力，对建筑物或构筑物的结构体系、抗震性能、构件形式等进行模拟分析，以达到抗震设防的目的。通过抗震设防，以减轻建筑物或构筑物的地震破坏，减少人员伤亡和经济损失。

应用软件：Staad钢结构计算分析软件

STAAD是一个全面集成的有限元分析和设计解决方案，包括良好的用户界面、可视化工具和国际设计规范。用于分析受静力载荷、动力响应、土壤结构相互作用或风力、地震及移动载荷影响的几乎所有结构类型。

4.设计方案比选

设计方案比选的主要目的是选出最佳的设计方案，为初步设计阶段提供对应的设计方案模型。通过运用BIM软件构建或局部调整方式，形成多个备选的设计方案模型（包括建筑、结构、机电），进行比选，使项目方案的沟通讨论决策在可视化的三维仿真场景下进行，实现项目设计方案决策的直观和高效。

应用软件：OpenBuildlings Designer 多专业建筑设计软件

OpenBuildings Designer 独特而全面的功能来设计、建造、制作文档、分析与可视化任何规模、形式及复杂度的建筑。通过共享工具和工作流增强建筑师及机械、电子、结构工程师之间的协同工作。


电缆敷设设计模块

5.净空分析

净空分析的主要目的是基于各专业模型，优化建筑结构布置以及机电管线布方案，对建筑物最终的竖向设计空间进行检测分析，并给出最优的净空高度。

应用软件：OpenBuildlings Designer 多专业建筑设计软件

利用Bentley OpenBuildings Designer 独特而全面的功能来设计、建造、制作文档、分析与可视化任何规模、形式及复杂度的建筑。制定明智的设计决策，从设计阶段到施工的全过程，有效传达设计意图。降低项目成本、节约时间、降低项目风险并提高项目整体质量，同时为业主带来更高的投资回报。



6.设计模型审查

设计模型审查的主要目的是提升建筑信息模型与施工图纸的一致程度，增进深化设计前对项目的理解程度，提前解决现场施工环境和设计不一致的问题， 在深化设计前深入协调碰撞问题和设计的可施工性。

应用软件：Bentley Navigator BIM模型审查和协同工作软件

Bentley Navigator是一款动态协同工作软件，支持查看、分析和补充项目等功能，软件支持各工作流程和项目团队成员之间的信息共享，支持从而实现数据互用性和协同工作，完美合作，共同进步。


团队可对多专业模型进行协调审阅，以发现和解决可能造成巨大损失的潜在冲突。

7.施工深化设计

施工阶段中的现浇混凝土结构深化设计、装配式混凝土结构深化设计、钢结构深化设计、机电深化设计等宜应用 BIM。其主要目的是提升根据施工需求化BIM模型的准确性、可校核性。将施工操作规范与施工工艺融入施工作模型，使施工图满足施工作业的需求。

应用软件：ProStructures钢结构和混凝土设计软件

钢结构和混凝土设计软件ProStructures能高效创建精确的钢结构、金属结构和钢筋混凝土结构的三维模型，可用于创建设计图纸、制造详图和钢筋表，它们会随着您对三维模型的更改自动更新。可自定义的用户标准和开放的工作环境大大提升了项目完成速度。



8.碰撞检测与管线综合

碰撞检测与管线综合可应用于施工阶段，应用BIM技术检查各专业深设计模型，避免空间冲突与碰撞，降低施工返工率。

应用软件：OpenBuildlings Designer 多专业建筑设计软件

利用Bentley OpenBuildings Designer 独特而全面的功能来设计、建造、制作文档、分析与可视化任何规模、形式及复杂度的建筑。并依据碰撞检查功能解决实际的建模冲突问题。



9.施工进度管理

进度控制 BIM 应用过程中，应对实际进度的原始数据进行收集、整理、 统计和分析，并将实际进度信息附加或关联到施工进度管理模型。

应用软件：Synchro4D施工进度管理软件

Synchro 4D是一款具有成熟的施工进度计划管理功能的可视化4D施工模拟软件，可帮助创建、可视化、分析、编辑及跟踪整个项目，包括运输规划和临时工作。借助Synchro 4D，能显著地提高项目在整个建造生命周期中 4D 数字化信息应用，让项目参与方可以实时地全面参与项目建造过程，不断改进、消除浪费并提升价值。



10.虚拟漫游

应用于施工阶段的虚拟漫游，主要目的是利用 BIM 软件模拟建筑物的三维空间，通过漫游、动画的形式，验证安装控件、检修通道、装饰效果等。漫游模拟 BIM 应用可基于已经创建完成的模型，模拟人行走、攀爬、弯腰等动作对建筑物进行巡视检查。

应用软件：Bentley LumenRT场景模拟软件

Bentley LumenRT是一款功能方面相当强大的可视化实景建模工具，被称为“场景模拟软件”。它可以为数字化的基础设施信息模型创建一个真实的场景，从而将数字化的模型和“逼真”的场景结合起来，或者说，它是Readlity Modeling技术的一个应用。
