Contextcapture | 建模流程初学篇（一）

1新建工程

新建工程，设置工程路径

2导入照片

导入本机照片。如需集群处理，则需要导入网络路径下的照片，详见6.2工程设置：

导入照片

Set downsampling（设置采样率）：该参数只会在空三的过程中对照片进行重采样空三，建模时仍旧使用原始分辨率影像。

Check image files...（检查航片完整性）：建模失败的时候可以用此功能进行数据完整性检查。

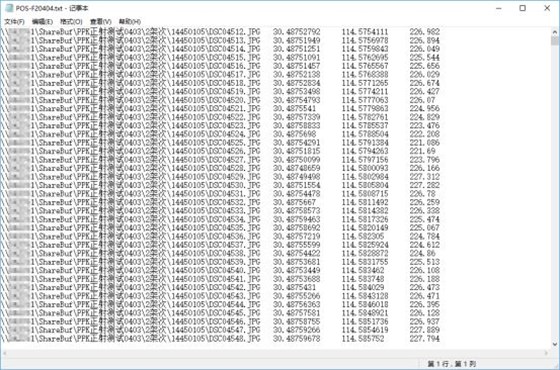

Import positions...（导入POS）：导入POS格式如下，

a.如果有多个照片组（Photogroup）则必须保证每个照片组中的照片名称唯一，否则会导入失败；

b.POS路径必须为英文；

相机参数

每个照片组（Photogroup）都会有一个相机参数，可以在右键菜单中导入或导出相机检校参数（特别对CC4.4以后版本有用）。

3空中三角测量

3.1常规空三流程

空三参数设置，如第一次使用，则建议直接按照默认参数，只需“下一步”即可，如欲了解其中参数意义则进入如下内容：

（1）设置名称，最好根据飞行架次或项目信息进行设置

（2）参与空三的照片，默认使用全部照片。

（3）照片定位或地理参考设置

（4）空三参数设置，通常默认参数即可

a.对于地名拍摄照片，可能会修改“Keypoints density”、“Pair selection mode”、“Component construction mode”三个选项；

b.对于航空拍摄照片，通常使用默认参数，如果多个架次且存在航高不一致的情况，则可能会修改“Pair selection mode”、“Component construction mode”两个选项；（实例：百里峡漂流两个架次航高不一致）

（5）空三检查

1首先保证General选项卡中显示Georeferencing情况的空三结果，才能进行建模操作。

2然后在特征点的三维视图中检查又没有明显的分层或交叉现象

?主要查看航片有没有交叉；

?特征点在道路或房屋区域有没有分层；

?检查像控点又没的平面和高层误差是否过大；

检查航片位置

检查像控点误差

3.2空三刺点（在航片上刺地面像控点）

?导入像控点

导入像控点之前需要先选择坐标系，此次坐标系更加像控点的坐标系进行选择，如果像控点使用的是地方坐标系，个人建议使用局部坐标系笛卡尔（cartesian）坐标系。

导入像控点

?刺点

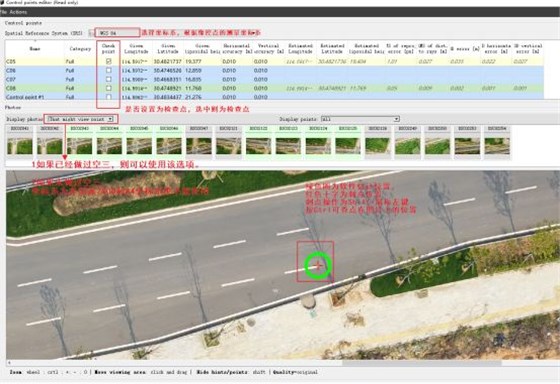

选择坐标系并刺点

注（个人观点）：刺点一般尽量分布在多个航带的照片上，每个航带刺点数量不少于9张，若是边缘点或者某些航线照片较少可以低于此标准，一般不低于3张。

3.3导入/导出空三流程

?导出空三

导出已完成空三

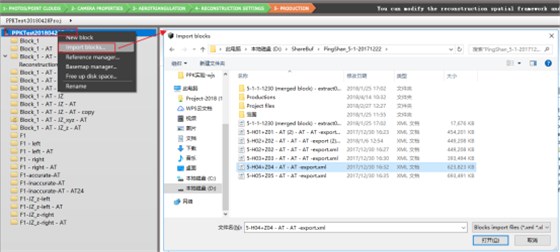

?导入空三

导入其他已完成空三
