BIM与传统工程测量对比
传统的施工测量工作，主要利用CAD平面图标注的数据，进行现场勘察应用。由于CAD二维平面的限制，使得设计工作无法给勘察带来实质性的帮助，勘察工作较为困难。
在施工测量中，准确的数据是测量的根本。基于参数化的BIM模型能为施工测量人员提供带有准确坐标信息、高程信息的测量数据，极大的降低了施工测量的难度，提高了施工测量的速度和准确性，利于现场勘测、放线和测量工作。
BIM在施工测量中的应用
BIM技术在施工测量中的应用体现在工程项目的多个方面与阶段，从工程建设开始的施工控制网布设、基坑变形监测、施工放线、主体建设测量监控、高程测量传递、建筑物变形监测到项目交付后的监测与分析等。
1.BIM施工测量模型的创建
BIM模型创建是BIM技术在施工测量应用中的第一步。建立准确的高程坐标和构件信息是模型应用的基础。
在施工测量前，根据施工图纸，利用BIM设计软件OpenRoads Designer建立与项目实体一致的BIM施工模型、场地基坑监测模型、施工测量设备模型、施工控制网模型等。
2.基于BIM进行项目测量控制网布设
利用BIM技术进行基准点的复核，然后引测到基坑周边，在施工场地周边道路及建筑物上创建一级三维控制网，作为施工的首级控制网。

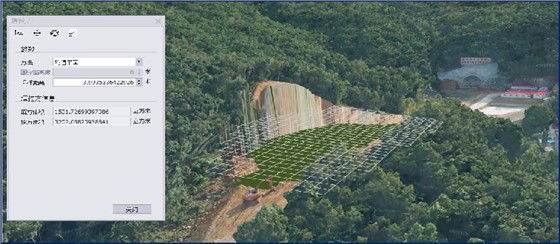

通过建立基坑监测BIM模型，解决以往基坑围护结构变形监测中，不能直观表达变形情况和趋势的缺点。
在模型中导入每天的监测数据，并采用4D技术+变形色谱云图的表现方式，方便工程师、管理人员、业主、施工人员等查看基坑围护结构的变形情况。

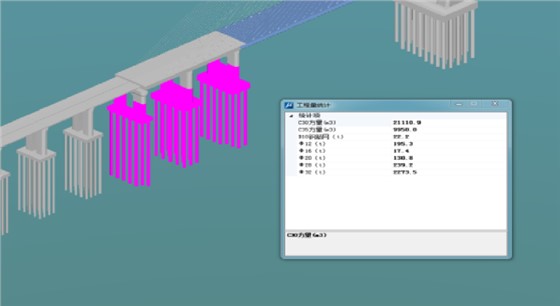

4.基于BIM模型进行数据提取与现场应用

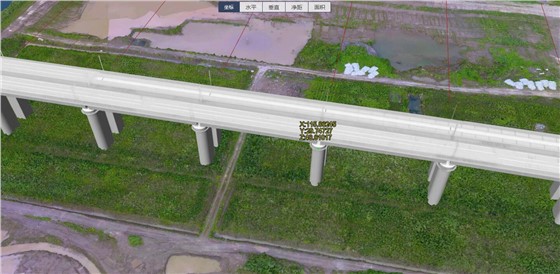

在施工现场测量工作前，将创建好的BIM模型进行测量数据的提取和标识，便于测量人员带入现场，进行施工放线等工作。
5.基于BIM技术进行施工测量方案编制与技术交底应用
在施工测量方案编制中，根据方案重难点，进行施工测量模型的创建和重点施工工艺的模拟，三维直观的体现方案意图和测量施工工艺等，并进行三维可视化交底。

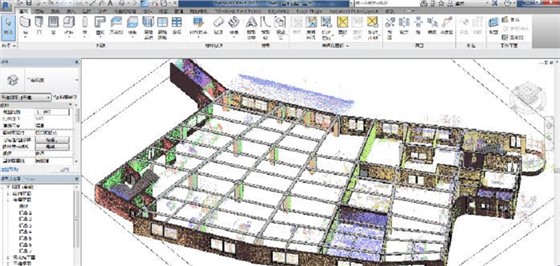

6.BIM技术+三维激光扫描技术融合应用
BIM技术与三维激光扫描仪的融合应用，使工程测量应用达到了另外一个高度。
天宝三维激光扫描仪通过高速激光扫描测量的方法，大面积高分辨率地快速获取施工现场的三维坐标数据，高效完整地记录施工现场的复杂情况，为测量人员节省大量时间的同时，提高了测量数据的准确性。其与BIM模型的集成应用，能为工程质量检查与验收带来巨大的作用。
