180天干完27.6亿的活？潭洲国际会展中心的BIM实战笔记

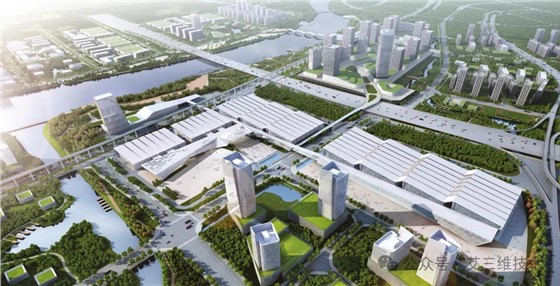

27.6亿，5个展馆，11.5万平米，工期只有180天。这不是什么天方夜谭，这是广东（潭洲）国际会展中心首期工程实打实的数据。放在以前，这样的项目谁敢接？体量大、工期紧、专业多，光是各专业之间的协调就能把人折腾到崩溃。但项目团队不仅接下了，还按期交付了。秘密就藏在BIM技术里。

直接上干货——这个项目到底是怎么用BIM打赢这场硬仗的。

第一步：先把规矩立好
艾三维-潭洲国际会展 2

项目还没开工，团队就先干了一件事：给业主定制了一套BIM咨询服务管理细则和验收标准。说白了就是提前把每个人的活怎么干、交什么、什么标准算过关，全部写清楚。别等到模型合到一起才发现对不上，那时候改起来成本就高了。

第二步：各专业各自出方案，再合在一起比
艾三维-潭洲国际会展 3

项目施工分了四个专业：土建、钢结构、幕墙、机电安装。

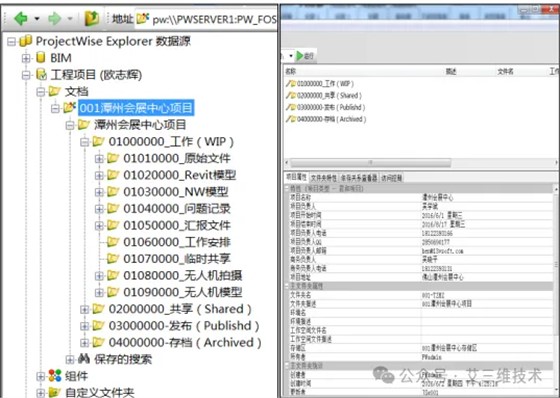

每个专业先自己出施工方案，然后在ProjectWise平台上整合，生成施工动画和4D视频。哪个方案好、哪个流程顺，大家坐在一起看动画比选。这比看图纸开会高效太多了。

第三步：Navigator做三件事——模拟、碰撞、控成本
艾三维-潭洲国际会展 4

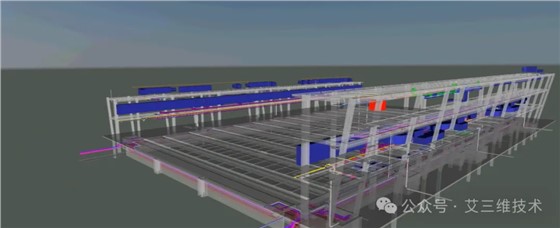

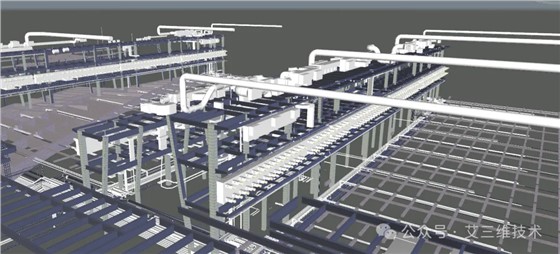

施工方案定下来之后，用Navigator干了三件实事：
一是复杂工艺的动态施工模拟。钢结构的节点怎么装、管沟怎么挖，全部做成可视化流程，工人一看就懂，不用靠猜。
二是碰撞检查。各专业的模型合在一起，哪里有冲突一查便知。发现问题直接批注、直接改，不用等到现场才发现管子打架。
三是精细化的成本控制。基于模型算量，该花多少心里有数，不该花的提前卡住。

第四步：分阶段做场地模型，省了翻图纸的时间
艾三维-潭洲国际会展 6

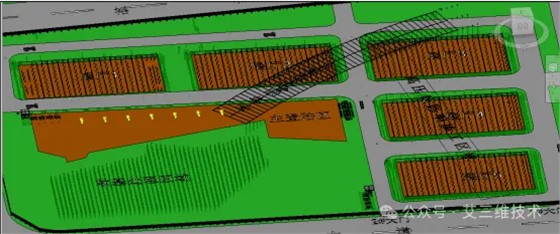

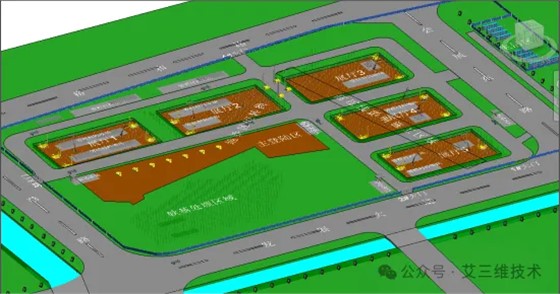

土方施工、桩基施工、管沟施工，每个阶段的场地布置都不一样。项目团队把每个阶段都做了场地模型。
大门开在哪、设备摆在哪、材料怎么运，全部在模型里提前排好。现场按模型布置，不用每次翻一堆图纸。

第五步：无人机每周飞一次，实景建模盯着进度
艾三维-潭洲国际会展 8

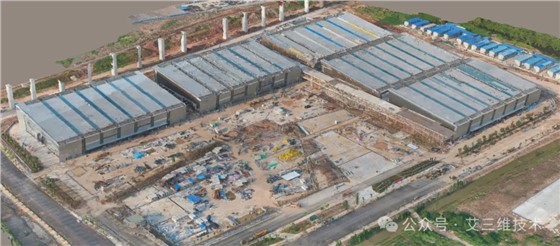

这个项目还有个狠招——无人机实景建模。

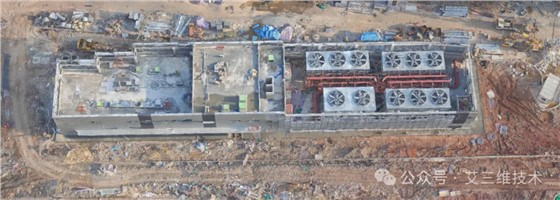

每天对关键角度航拍拍照，每周对整个现场做一次无人机扫描，生成实景模型。管理人员坐在办公室就能看到现场全貌，进度到哪了、哪里有问题一目了然。
合同要求做12次实景建模，项目团队最后做了15次。不是因为闲，是因为这东西确实管用。

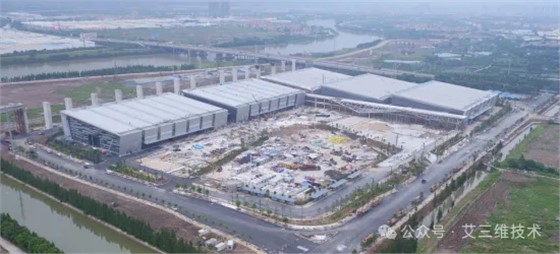

结语
艾三维-潭洲国际会展 10
