水坝建模的痛点与解法：当BIM遇上CAE

做水坝建模的人，心里都清楚一个尴尬的局面
模型建得很漂亮，能漫游、能切剖面、能出图，但一说到“算一下大坝到底稳不稳”，就卡住了——模型导不进分析软件，导进去了网格又画不出来，勉强算出一个结果，自己心里都没底。

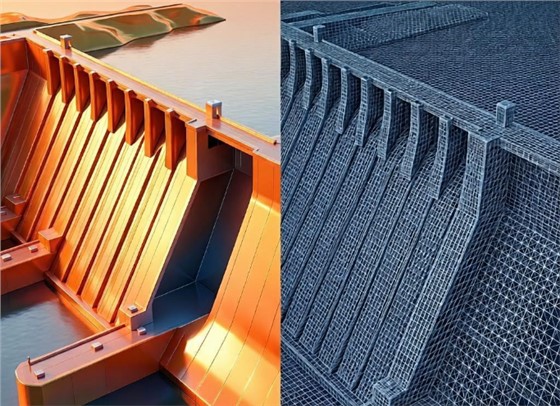

艾三维-水坝1

这不是软件的问题，是工作流的问题

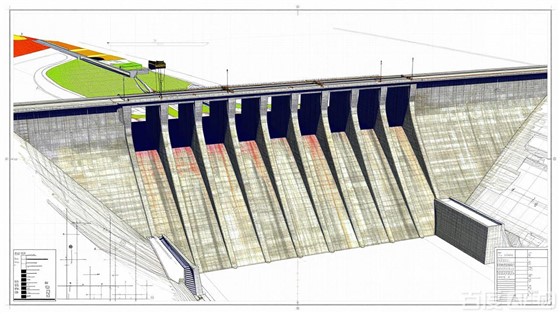

艾三维-水坝2

搞水坝的人都知道，真正决定大坝安全的，是能不能算出准确的结构响应——坝踵拉应力多大、坝体抗滑稳定系数多少、极端工况下位移往哪个方向走。
但传统工作流有个死结：建模用BIM平台，分析用CAE平台，两个世界互不连通。在Revit里建好的坝体，导到ANSYS里经常丢面、丢体、丢拓扑关系，修复几何的时间比重建还长。反过来，在CAE里直接建几何，遇到复杂坝段又力不从心。

行业内最近有个标志性事件：万家寨水利枢纽的数字孪生系统上线运行

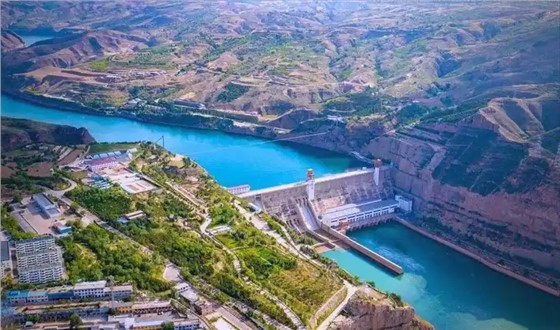

艾三维-水坝3-万家寨水利枢纽

这个1998年就投运的老工程，内部监测仪器陆续损坏，坝基层间剪切带又是长期风险点，传统的点状监测已经不够用了。研发团队做了一套从BIM到CAE的高效转换机制——三维复杂块体切割、非协调网格粘结算法、752万个单元的坝体-地基-地形全耦合模型。结果是，传统方式建这么精细的模型要几个月，现在效率提升了70%以上。更重要的是后续的“实时仿真引擎”，以前算一个工况要六到七个小时，现在半小时搞定，能做到每天自动跟踪仿真大坝的结构性态。

这案例指向同一个结论：水坝建模的正确方向，是打穿BIM和CAE之间的墙。

我们能做
艾三维-水坝Bentley

艾三维技术在水坝建模领域积累的核心能力正在于此。作为Bentley、Trimble等国际品牌的代理商，我们拥有从地质建模（GeoPAK Site）到坝体结构设计（OpenBuildings Designer），再到水工分析（WaterGems、Hammer）的全栈工具链，工具之间天然互通，不存在格式转换的断层。深中通道、蒙华铁路、鄂州机场等项目都有我们的参与。水坝方面，服务对象既包括设计院，也包括施工单位和运行管理单位——从建设期的施工模拟，到运营期的安全评估，均有涉及。

如果你正在做一个水坝项目，遇到了建模和分析之间的瓶颈，欢迎来聊聊。我们有工具，有方法，更重要的是，踩过足够多的坑。
