三维地质建模与地下空间开发：BIM如何赋能城市“里子”工程？

近两年，随着城市更新“十五五”规划落地实施，地下管网改造、地铁建设、综合管廊等地下工程加速推进。全国约77万公里老旧管网亟待更新，各大城市的地铁线路不断延伸。地下空间开发，正在成为城市建设的核心战场之一。
艾三维-三维地质建模与地下空间开发1

地下工程有个永恒的难题——看不见
艾三维-三维地质建模与地下空间开发2

地上建房子，地质条件一目了然；地下挖隧道、打桩基，面对的却是完全未知的世界。是土层还是岩石层？有没有断层、溶洞、孤石？地下水怎么分布的？这些问题如果搞不清楚，轻则增加工程成本，重则引发安全事故。
传统的解决办法是“打钻+看图”——钻几个孔看看地质情况，然后画几张剖面图和平面图，靠工程师的经验去推断。但地下地质结构极其复杂，钻孔之间大片区域的地质信息是空白，二维图纸根本无法完整表达三维地质体的真实形态。

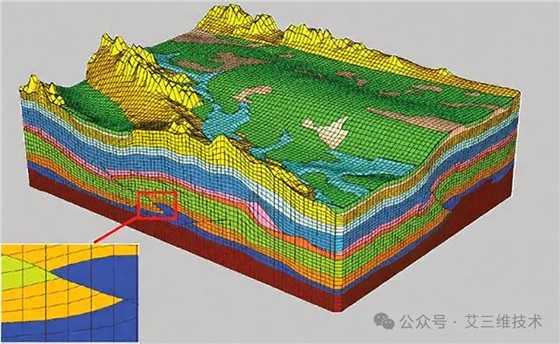

三维地质建模，就是给城市地下做一次“CT扫描”
艾三维-三维地质建模与地下空间开发3

所谓三维地质建模，就是利用地质勘探数据、地形数据以及其他相关信息，通过计算机技术和数学方法，构建出地质体的三维空间模型。这种模型能够真实反映地质体的形态、结构、属性和空间关系，把看不见的地下世界“搬”到电脑屏幕上。随着三维地质建模技术的不断提升，城市地下空间建设和岩土工程设计与施工取得了显著的发展。

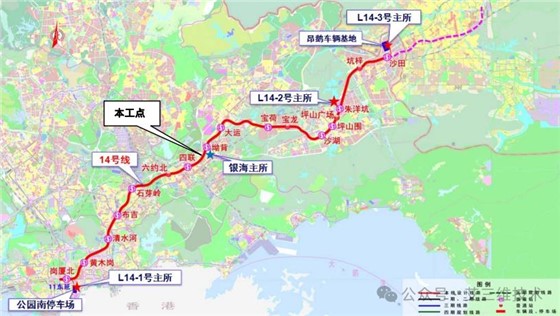

实战案例：深圳地铁14号线四联站-坳背站区间
艾三维-三维地质建模与地下空间开发4

深圳地铁14号线是深圳首条全自动运行智能地铁示范线，也是深圳在建轨道交通线路最长、跨度最大、换乘最多的全自动无人驾驶线路。我司承担了该线路四联站至坳背站区间的BIM咨询服务工作。
四联站至坳背站盾构隧道全长约2.6公里，区间地质以硬岩为主。在项目实施期间，公司完成了以下核心工作：
艾三维-三维地质建模与地下空间开发5

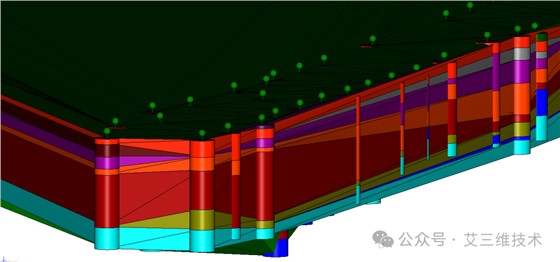

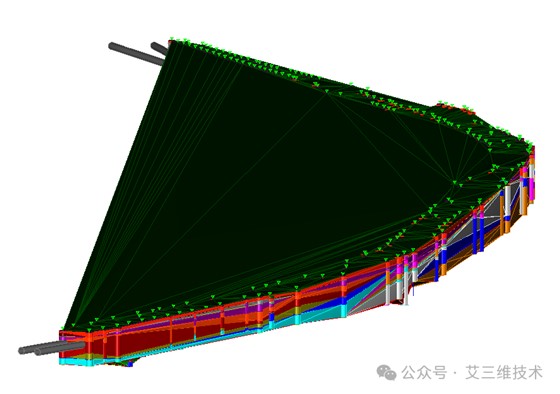

地质BIM建模——建立地铁区间周边2.6公里的三维地质模型，涵盖每个地质层的详细项目信息。地质模型以隧道为主体，对强度较高的岩层用红色亮显表达，便于施工方直观识别硬岩分布。
艾三维-三维地质建模与地下空间开发6

盾构隧道BIM建模——采用Bentley软件搭建盾构隧道模型，从隧道起点开始，以1.5米为一环进行精细化建模。
工程量统计——按照每1.5米一环的管片进行精准工程量统计。
4D施工模拟——根据施工进度计划文件，对盾构区间模型进行4D施工模拟。
模型轻量化发布——将BIM模型发布为轻量化数据，无需安装专业软件即可打开查看。
此外，我们还提供驻场服务，协助解决项目疑难，推动项目进展。这一实践充分证明了三维地质建模在地铁盾构工程中的核心价值——让地下施工“看得见、算得准” 。通过地质模型与隧道BIM模型的融合，施工方能提前预判硬岩分布、优化盾构参数、精准统计工程量，大幅降低了施工风险。

地下工程看不见的风险，往往就是最大的风险。无论是地铁隧道、地下综合管廊，还是深基坑、地下停车场，三维地质建模都能让施工团队提前“看清”脚下的路。
