化工厂方案比选：用三维模型在图纸阶段把问题都找出来

一、概念设计锁定项目大部分成本

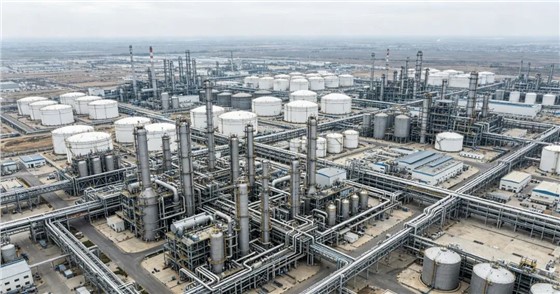

化工厂方案比选：用三维模型在图纸阶段把问题都找出来 1

化工厂建设涉及几十个专业、上百台设备、数千米管道。概念设计阶段虽然投入只占项目总成本的一小部分，但它锁定了项目80%以上的建设成本和运营费用。设备规格、总体布局、物料流向——这些顶层决策一旦确定，后续的详细设计和施工都只能在这个框架内执行。概念设计阶段的方案比选，直接决定了项目最终的经济效益。

二、方案比选的最大难题
化工厂方案比选：用三维模型在图纸阶段把问题都找出来 2

化工厂的方案比选之所以困难，核心原因在于参与的各方看待项目的方式完全不同。业主关心投资和收益，运营团队关心操作便利性，工艺工程师关心反应条件，设备工程师关心检修空间。每个人的关注点都不一样，而大家面对的只有平面图和数据表。
平面图无法直观展示设备之间的空间关系，数据表说不清管道的实际走向。方案A和方案B在图纸上看起来差不多，但在三维空间里可能天差地别。方案比选的前提，是让所有相关人员能够“看到”同一个东西，并基于同样的信息做出判断。

三、三维概念建模让比选真正落地

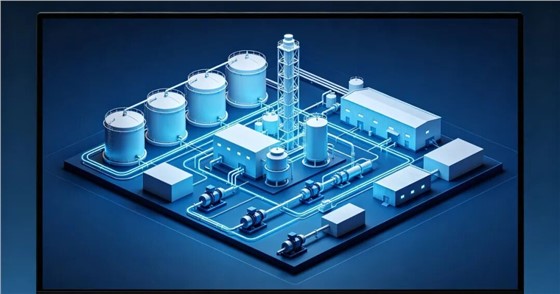

化工厂方案比选：用三维模型在图纸阶段把问题都找出来 3

三维概念建模在概念设计的最早期，用最快的方式把工厂的空间布局搭出来。这个阶段的模型不追求细节的完美，但追求两点：空间关系的准确和修改速度的极致。

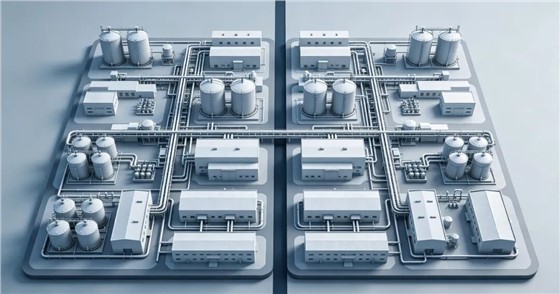

化工厂方案比选：用三维模型在图纸阶段把问题都找出来 4

设计师把设备按真实尺寸逐一放入三维空间，管道在设备之间自动寻找路径，碰撞和干涉可以实时检测。整个工厂的立体面貌，几天之内就能呈现出来。设备挪个位置、管道改条路线，几分钟就能完成，几天之内可以生成几个甚至十几个不同的布局方案，每个方案的投资估算也能同步得出。
有了三维模型，空间冲突可以提前发现，各个专业的意见可以同步整合，方案之间的差异可以量化比较。决策者基于完整信息做出判断，而不是在信息不全的情况下拍脑袋。

四、拜耳公司的实践

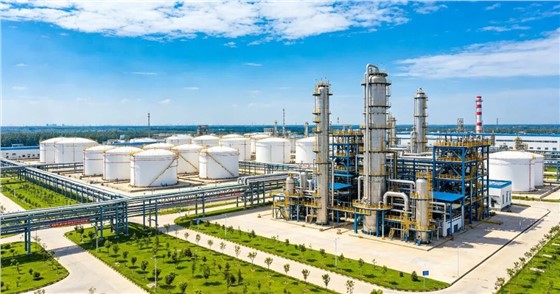

化工厂方案比选：用三维模型在图纸阶段把问题都找出来 5

拜耳公司在1997年建设一个投资3600万美元的氯甲烷工厂时，第一次在概念设计阶段大规模使用三维概念建模技术。当时项目的设计方案已经用传统方式绘制完成，团队决定用三维建模把整个工厂重新做一遍，作为一次验证。
结果让人意外。在三维模型中，团队发现了多处原本在二维图纸中未能察觉的空间冲突和设计不合理之处。这些问题如果留到施工阶段，将导致大规模返工和工期延误。
拜耳做了评估：三维概念建模为项目节约了总成本的4%到10%，施工工期缩短了2到4个月。自此，拜耳改变了设计流程——任何新工厂的设计，都必须先经过三维概念建模阶段的方案比选，才能进入详细设计。

五、结语
化工厂方案比选：用三维模型在图纸阶段把问题都找出来 6

化工厂的方案比选是一个决策过程，决策质量取决于掌握了多少有效信息。三维概念建模在项目最早期、投入最小的时候，把空间关系、成本估算、专业反馈、方案对比等所有决策所需的信息，在一个三维模型里直观呈现。
一个化工厂的投资动辄几亿甚至几十亿。在概念设计阶段多花几天做几版三维方案，换来的可能是数千万的成本节约和数月的工期缩短。这笔投入，值得每个化工项目认真考虑。
