施工放线，一项看似简单却实则重要的工程技术，承载着建筑施工的精准性与效率。无论是建筑物定位、基础施工还是主体施工，都离不开这一环节的精密布局。本文将为您揭示施工放线的概念、分类以及常用方法，带您深入了解这项不可或缺的施工工艺。

施工放线的概念及分类

施工放线是指在建筑施工过程中，根据设计图纸及标高，将建筑物的各种结构要素（如墙、柱、梁等）的位置和高程准确地标出来的工作。按照施工放线的不同阶段和方法，可以将其分为建筑物定位、基础施工和主体施工放线三个阶段。

1、建筑物定位： 包括城市规划部门和施工单位的测量人员根据建筑规划定位图，在施工现场放置定位桩，确保建筑物的位置准确无误。

2、基础施工放线： 在建筑物定位桩设定后，对基础工程进行放线，包括确定基础的边线和轴线，以便进行基础开挖和浇筑。

3、主体施工放线： 在基础工程施工完成后，对主体结构进行放线，包括在建筑物上标出各个结构要素的位置和边线，以便进行主体施工。

常用的施工放样方法：

施工放样可以采用多种方法进行，包括直接放样方法和归化法放样。

1、直接放样方法包括高程放样、角度放样、距离放样、点位放样和铅垂线放样等；

2、归化法放样则是通过对实地标志进行精确测量，将其归化到设计位置。

科技改变工作方式与效率

科技的不断发展改变了施工行业的工作方式和效率。例如，Trimble FieldLink MR结合Trimble RTS BIM放样机器人，开启了“1+1+1”沉浸式放样，实现前所未有的精准度与效率。

Trimble XR10 混合现实安全帽

Trimble XR10 混合现实安全帽是一款搭载微软HoloLens 2 的定制设备，是全球率先经微软授权的安全集成方案，专为建造施工、石油燃气、制造业和采矿业一线工人设计，可在工程现场访问全息数据。

MR混合现实-应用445

Trimble RTS BIM放样机器人

BIM放样机器人是Trimble公司为针对建筑施工现场定点问题开发地一款软硬件结合的产品。放样机器人主要硬件包括：全站仪主机，外业平板电脑，三脚架，全反射棱镜及棱镜杆等。主要软件包括：Trimble Field Link软件和基于REVIT及CAD的测量及放样点位插件。

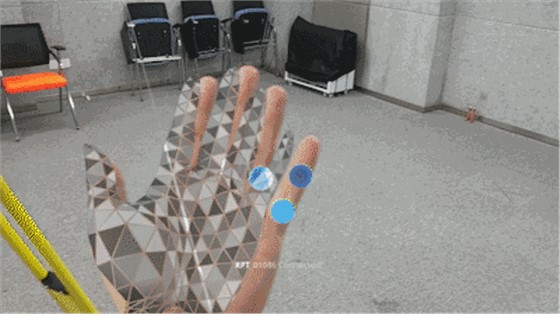

Trimble FieldLink MR软件配合Trimble XR10混合现实头盔

Trimble FieldLink MR软件配合Trimble XR10混合现实头盔

设备原理

1、从BIM模型中设置现场控制点坐标和建筑物结构点坐标分量作为BIM模型复合对比依据，在BIM模型中创建放样控制点。

2、在已通过审批的机电BIM模型中，设置机电管线支吊架点位布置，并将所有的放样点导入专业软件中。

3、进入现场，使用BIM放样机器人对现场放样控制点进行数据采集，即刻定位放样机器人的现场坐标。

4、通过平板电脑选取BIM模型中所需放样点，指挥机器人发射红外激光自动照准现实点位，实现“所见点即所得”，从而将BIM模型精确的反应到施工现场。

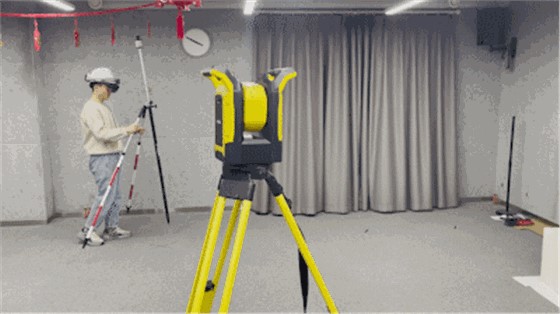

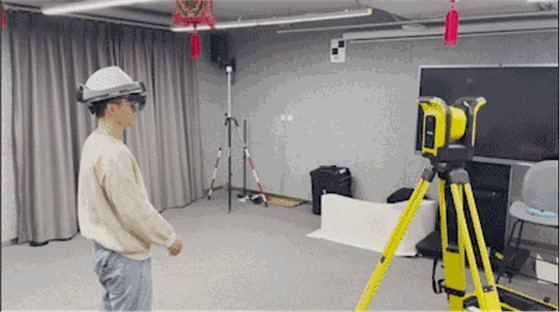

“1+1+1”沉浸式放样

Trimble FieldLink MR结合Trimble RTS BIM放样机器人技术的应用，开启了“1+1+1”沉浸式放样的全新时代。通过这一技术，施工人员可以利用混合现实眼镜实时查看设计数据，并通过沉浸式体验进行放样工作。这一创新不仅提高了放样的精确度和效率，还使施工人员能够更加直观地了解放样目标的位置和要求，从而降低了施工中的错误率和调整成本。

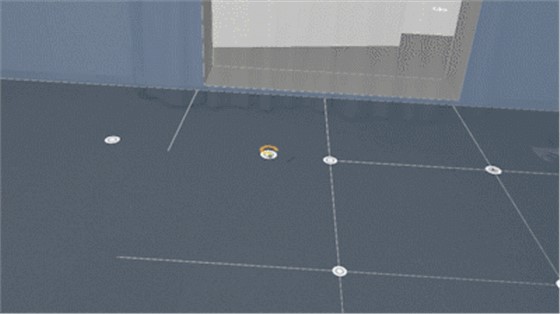

XR10混合现实导航快速定位放样目标
