BIM工程动画怎么做？

BIM工程动画包括哪些？

一般来说，BIM工程动画包括漫游动画、施工动画（工艺/工序动画）、投标动画等。

下沉车道施工工艺动画：动画长33秒，下沉车道采用广东省首次使用的型钢组合支撑施工工艺

BIM工程动画有什么作用？

随着计算机技术的发展，原来较为简单的平面展示，由于信息量不足、不易理解，逐渐不能满足市场需求。

于是，工程效果图，升级为漫游动画；

施工方案和技术交底，升级为工序动画和工艺动画；

投标方案书，升级为投标动画；

BIM工程动画主要作用：

·直观

利用三维动画技术作为项目展示手段，搭配逼真的三维动态模型，全方位的展示建筑物内外部空间及功能，在项目申报、审批、投标等方面具有极大的优势，有利于提高项目报批速度，和投标成功率。

·安全

三维动画技术可以将传统的施工方案/技术方案，通过动画的方案预演出来，加深施工人员对具体施工工艺的了解，避免在施工过程中出现错误，为工程施工带来安全和质量保障。

白鹿原隧道施工工艺：视频全长5分17秒，为我司动画部门制作，主要介绍了隧道明洞段、暗洞段施工工艺及隧道交安设施。

BIM工程动画怎么做？

动画是BIM应用的一个维度，基于BIM的工程动画，能生动形象的把项目信息展示出来，便于项目参与方与施工人员的理解。下面，我们一起来看下BIM工程动画的制作步骤。

工程动画1

1.建立模型

工程动画中的三维模型，一般由客户提供，也可以由动画制作方，根据客户需求，建立三维模型，搭建施工环境。

2.动画设置

基本模型完成之后，先将摄影机的动画按照脚本的设计和表现方向进行调整，当场景中只有建筑物的时候，就需要先设定好摄影机的动画，完成之后再进行其他物体动画的设定。

3.贴图灯光

模型的动画完成后，为模型赋材质，再设灯光。模型整理在建模和贴图工作完成之后，需要对模型进行检查才能交付下一流程的使用。

4.模型动画制作

摄像机动画制作之前，需要明确摄影机表现的重点，通过设计摄像机的走向、镜头的拉伸、移动速度等，来充分表达动画主题。

5.渲染输出

经过贴图灯光调整后，制作需要渲染出不同尺寸和分辨率的动画。

6.后期处理

在后期处理环节，需要用后期软件进行相应的调整和修改。

7.非编输出

这一环节，主要是将分镜头的动画按照顺序加入，加入转场，剪辑后输入格式即可。

BIM工程动画展示

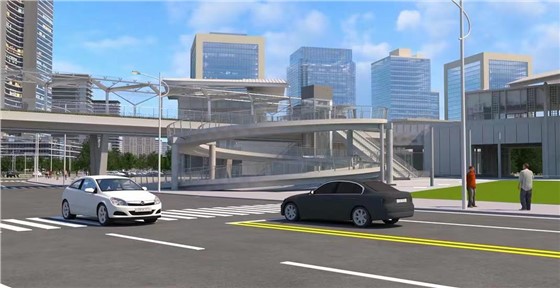

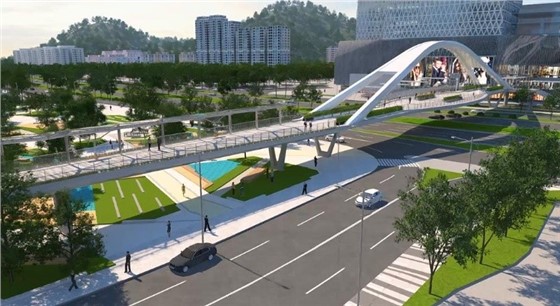

·东莞市中心区核心地段立体慢行系统2号桥漫游动画

东莞市中心区核心地段立体慢行系统2号桥漫游动画全长5分12秒，开篇通过周边建筑和场景，体现桥梁的核心地理位置和承担的城市功能。随后利用缓慢的镜头，多角度的展示桥梁整体设计。在动画末尾，画面切换到了夜晚，展示了桥梁从白天到夜晚的环境和光照变化，和桥梁在夜晚的灯光设计。

东莞二号桥3

整个漫游动画，不仅是重点展示的桥梁，连同周边建筑和场景中的车辆、行人甚至LED屏动画都制作的极其精细，为观看者带来强烈、逼真的感官冲击和身临其境的体验感。

东莞二号桥2

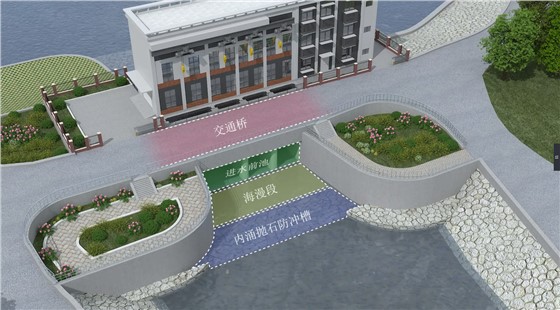

·广州南沙榄核镇万安水电站施工工艺

榄核镇万安泵站按照50年一遇防洪标准设计、10年一遇24小时暴雨不成灾的排涝标准设计。主要建筑物有内涌抛石防冲槽、海漫段、交通桥及进水前池、主泵房、消力池、外江海漫、抛石防冲槽组成。泵站总排涝设计流量为6m3/s，配套2台功率200kW的水泵，闸门净宽6m。

万安水电站1

主要工程量：土方开挖4742.82m3，钢筋制安760.4t，混凝土浇筑3500.27m3。

工期目标：491天。

质量目标：创“广州市建设工程优质奖”、“广东省市政优良样板工程”。

安全目标：创广东省水利建设工程文明工地、广州市绿色施工工地。

视频全长6分26秒，为我司动画部门制作，主要介绍了围堰、桩基、砼结构、金属结构施工工艺流程。
