Altizure 三维实景,建筑施工解决方案

作者: 艾三维软件 来源: 艾三维软件 发布日期: 2019.07.25

目前许多建筑施工企业都会遇到如下的问题:

  1. 以人力成本为主的,各类成本的上升。
  2. 如何利用最新科技提升工作效率,并有效控制成本。
  3. 如何开始进行建筑工程施工数字化管理。

为解决以上问题,Altizure 特意为施工企业制定了一份简单智能、高效经济的解决方案。

在这里,首先简单介绍一下 Altizure。

Altizure.cn 是目前世界上使用人数最多的实景三维 云平台,有来自180个国家超过30万用户。Altizure 提供从无人机航拍到全自动实景三维重建及应用全套工作流程,用户无需安装任何软件、无需高性能电脑,即可使用 Altizure 将无人机航拍的影像全自动、快速的生成实景三维模型。

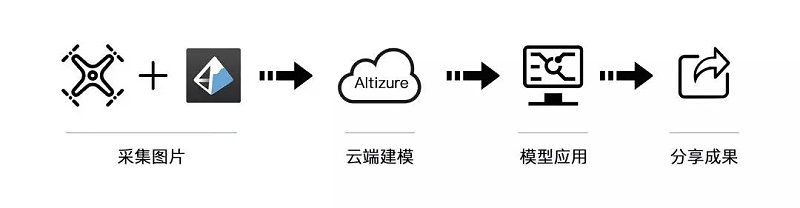

接着进入我们解决方案的具体流程:

Altizure 三维实景,建筑施工解决方案

第一步,采集图片

首先我们需要生成施工区域的三维实景模型,在这里会使用到的设备有: DJI 无人机、Altizure App。

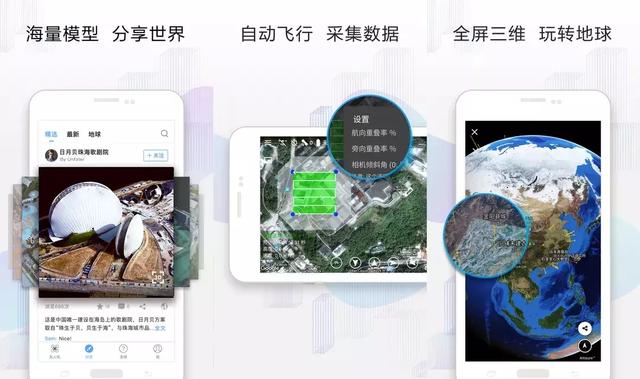

利用 Altizure App,可以自动规划航线,对指定区域进行图片数据采集。

Altizure App 可支持 DJI 系列无人机进行航拍,根据选定范围自动生成航线,一键起飞自动降落,轻松获取无人机航拍图像。将拍摄的全部图像上传 Altizure.cn,即可获得你想要的实景三维模型。

Altizure 三维实景,建筑施工解决方案

第二步,将图片上传云端建模

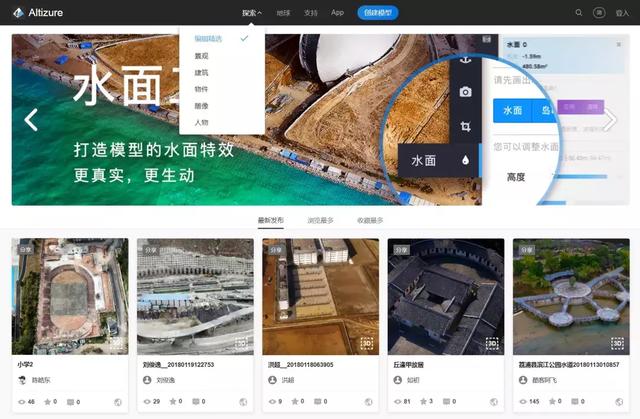

采集完图片以后,只需要将图片数据上传至 Altizure.cn 进行三维重建即可。(点击右方图片可进入 Altiuzre.cn)

Altizure 三维实景,建筑施工解决方案

温馨提示,Altizure 采用的是云端建模,对电脑配置无任何要求,只要能连网就行。图片上传完成后,即可关闭浏览器及电脑,只需等待模型重建成功即可。

第三步,模型应用

这一步是整个解决方案的重点所在。在我们完成了对施工区域的三维模型重建以后,我们可以利用三维模型做如下的事情,来进行建筑工程施工数字化管理。

1、土方测量

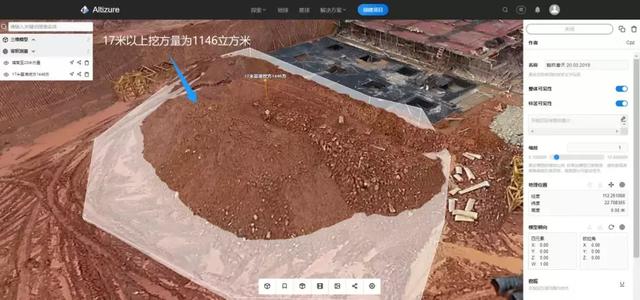

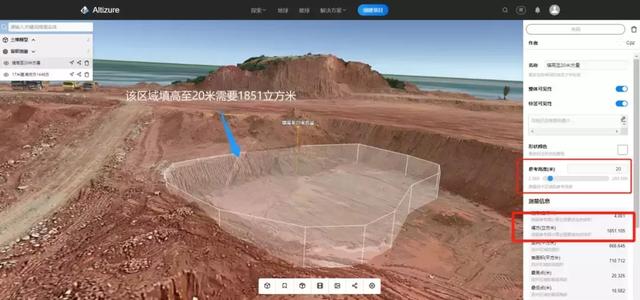

建筑工地的土方、挖方在施工成本中一直占有很大比例,Altizure 提供的测量工具,可快速测量长度、面积、挖方、填方。在模型上选定范围后,自动生成计算框体,设置参考高度,即可得到参考高度以上部分挖方量,以及参考面以下部分的填方量。

Altizure 三维实景,建筑施工解决方案

Altizure 三维实景,建筑施工解决方案

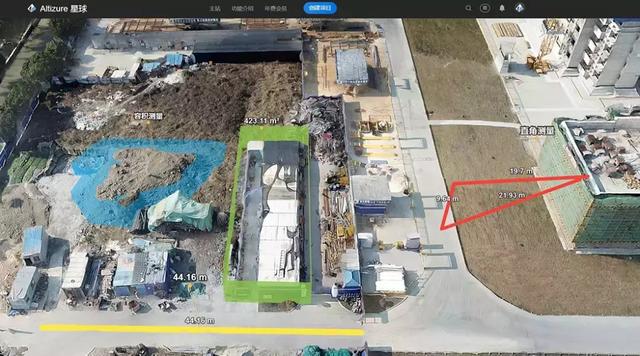

Altizure 星球支持多种形式的三维测量,帮助设计师、建筑师、地理测绘人员等获得精准的测量数据。

Altizure 星球测量工具教程 ➡

Altizure 三维实景,建筑施工解决方案

如果您担心实景模型坐标系不能与施工测量坐标系匹配,担心无人机航测精度不够?

没关系,Altizure 支持导入像控点,根据像控点生成指定任意坐标系实景三维模型成果,并且成果模型可下载导入第三方软件中采集矢量地形图等数据。

* 如需申请控制点功能(适合专业用户),请联系support@altizure.com开通。

2、多模型叠加辅助规划设计

在建筑施工开始之前,如何将设计好的建筑与实际场地相结合是十分必要的。一个准确逼真的实景还原,可以为建筑设计提供准确的环境、尺寸等相关信息,更加有利于设计师设计出与整个大环境融为一体,却又不失特色的建筑。

传统的对于实景场地的三维还原是十分耗费人力和物力资源的,而且最终所获得的结果未必能将整个实景场地的细节尺寸都还原出来。使得设计师在进行设计时,依靠一些并不准确完整的信息来进行设计,这样不仅会给设计人员造成不小的麻烦,也会为以后施工带来许许多多不确定的因素,稍有差池定会带来一系列不必要的损失。

Altizure 三维实景,建筑施工解决方案

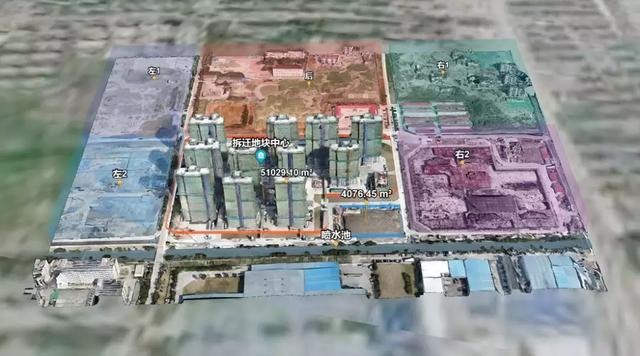

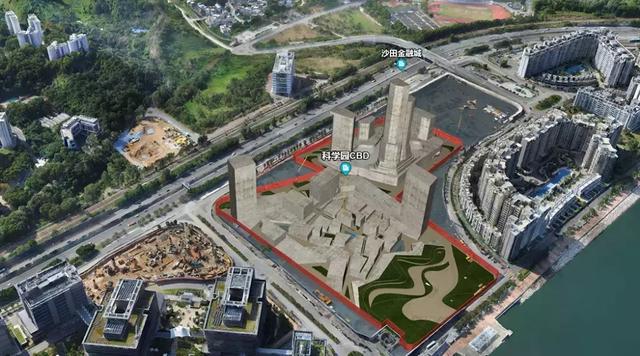

Altizure 星球支持导入手工 obj 模型,您可以将设计师做好的手工模型与在 Altizure.cn 重建成功的实景模型进行完美的融合。

Altizure 三维实景,建筑施工解决方案

3、施工进度管理

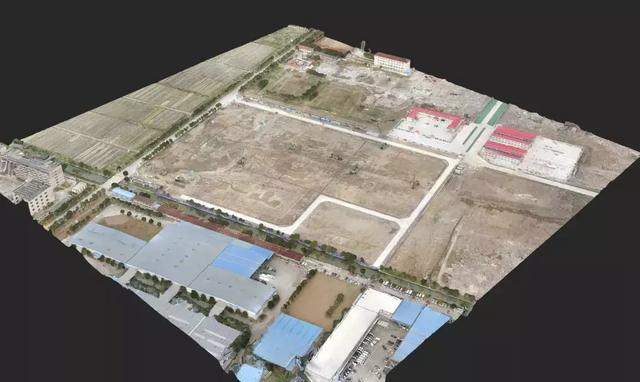

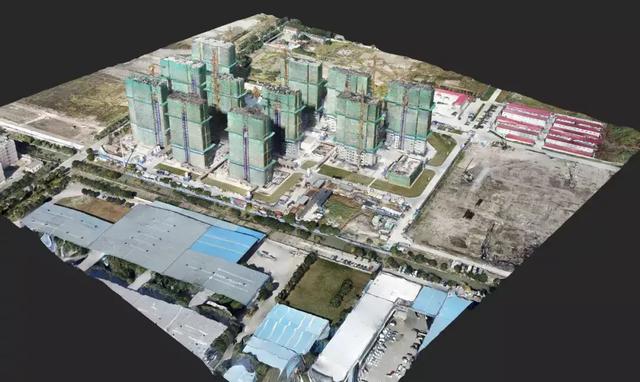

定期对施工场地进行拍摄,通过实景三维模型,不用去现场,就可知道具体时间节点实际施工进度详细情况,以三维方式保存历史施工数据。

Altizure.cn 采用云计算的模式,成果生成后,在任何地点、任何时间,都可以进行在线浏览。配合使用 Altizure 桌面版,即便是在没有网络的环境下也可以查看模型。无论是共享施工进度,亦或进行报告展示,都可以快捷方便的进行操作。

Altizure 三维实景,建筑施工解决方案

Altizure 三维实景,建筑施工解决方案

Altizure 三维实景,建筑施工解决方案

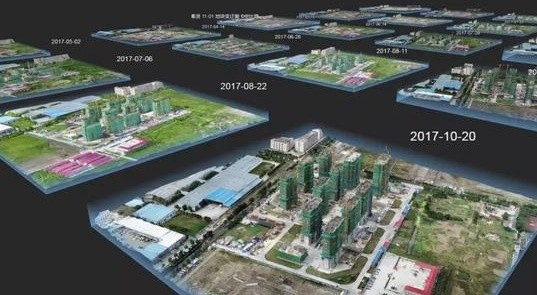

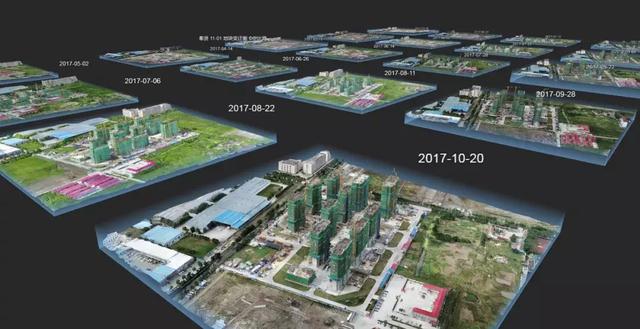

将不同时期、同一施工场地的三维模型整合在一起,更加有利于查看、对比和共享施工进度,也可以更加直观的进行报告展示。

运用 Altizure 故事板功能,用户可以设计三维场景的思维导图,用时间线讲故事,用三维展示动态施工进度。

Altizure 三维实景,建筑施工解决方案

在 Altizure 星球里,运用故事版功能可以设计三维场景的思维导图、用时间线讲故事、展示实景三维模型动画等。

Altizure 三维实景,建筑施工解决方案

4、施工场地数字沙盘展示

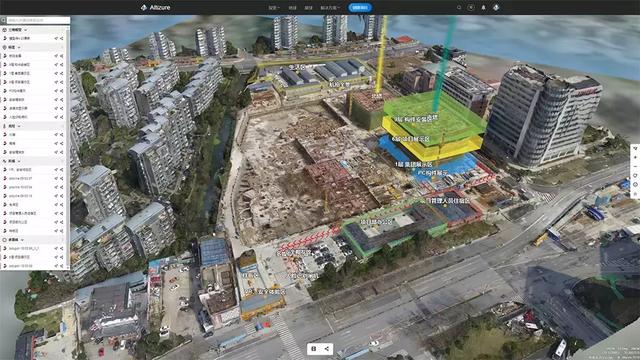

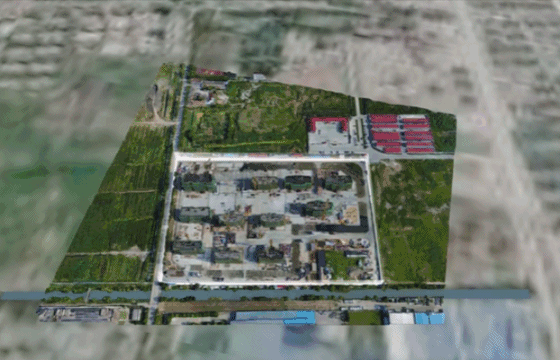

Altizure 星球支持在模型上完成多种形式标注,使用画笔动态特效,在导入的模型上打造丰富的模型视觉效果。

选择不同类别的标注,用户可添加个性化信息,点击标注弹出的窗口中添加超链接,有效结合实景三维模型与全景图,以更形象的方式展示工地现状。


Altizure 三维实景,建筑施工解决方案

利用此应用,用户可在无任何开发的基础上,自定义实现轻量级施工场地数字沙盘展示,连接各种物联网部件,并且展示方案可通过二维码、链接分享,用户在手机端无需安装任何软件即可浏览。

Altizure 星球的画笔工具可以对插入的模型进行标记、框定等操作。并可以通过设置动态特效,打造出生动的视觉效果。

Altizure 三维实景,建筑施工解决方案

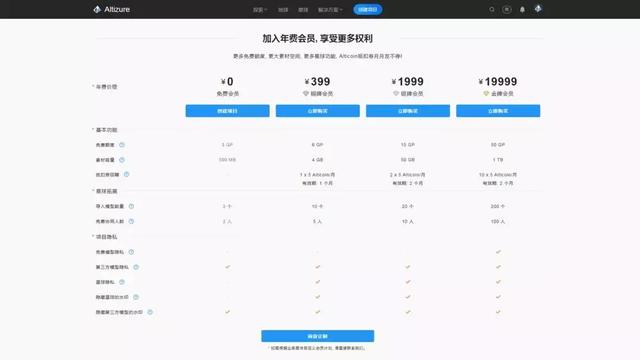

友情提示,只需要购买年费会员,即可实现以上所有功能。年费会员是 Altizure 推出的一项服务,用户购买后可实现不限数量次数一定免费额度三维重建,并且可以在星球中实现以上所有功能。现在购买年费会员,每月还会有一定数量抵扣券回赠。

Altizure 三维实景,建筑施工解决方案

第四步,分享成果

无论是模型成果,亦或是测量、标记结果,都可以通过二维码、链接进行分享。无论是领导查验,还是施工监管,都可以在任何地点、任何时间,进行在线浏览。
