石油洞库BIM建模：让地下洞室群在数字平台里“活”起来

地下水封石油洞库埋深大、洞室群复杂，主洞室、施工巷道、竖井、水幕系统、密封塞和监测系统相互交织。只靠二维图纸，很难把空间关系、构件属性和施工动态讲清楚。BIM建模，正在成为数字管控平台最基础的一层“底图”。
艾三维-石油洞库BIM建模：让地下洞室群在数字平台里“活”起来1

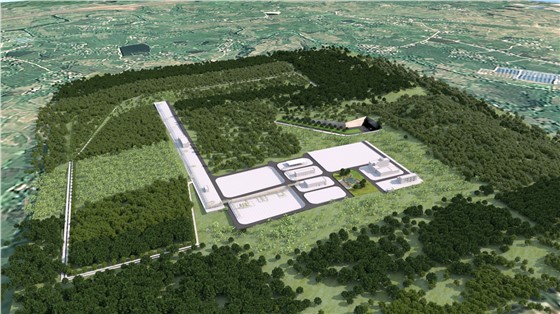

一、石油洞库为什么需要三维模型
艾三维-石油洞库BIM建模：让地下洞室群在数字平台里“活”起来2

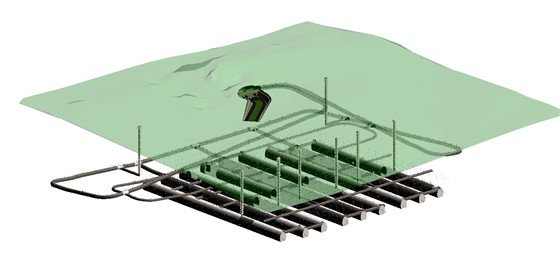

石油洞库不是单一洞罐，而是一整套地下工程系统。主洞室包含连接巷道、泵坑等细部结构，水幕系统包含水幕孔和供水管路，施工巷道、通风竖井、工艺竖井、密封塞也各有接口。数字管控平台要服务工程总体管理、设计管理、HSE管理、质量管理、进度管理、验收管理、投资管理和档案管理，还要支撑PC端和移动端可视化看板。模型不建好，平台里的进度、质量和安全信息就很难与工程对象一一对应。

二、主洞室建模是核心
艾三维-石油洞库BIM建模1

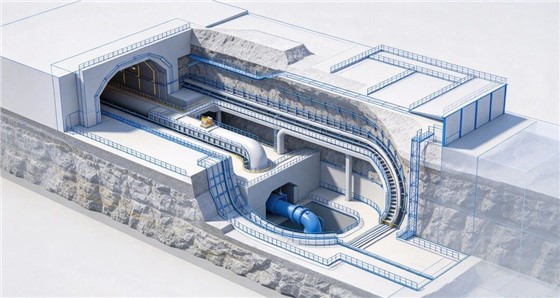

主洞室建模不能只画一个轮廓。它要依据详细设计图纸，把开挖支护、注浆设计、连接巷道、泵坑等表达清楚，还要与施工巷道、竖井、密封塞、水幕系统和安全监测系统衔接。模型拆分和属性编码同样关键，每个构件都要能被平台识别、查询和调用。这样，模型才不是“看模型”，而是能参与管理的数据载体。

三、协同建模与碰撞检查
艾三维-石油洞库BIM建模2

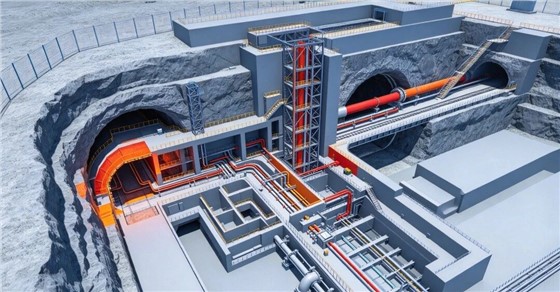

地下工程专业多，接口密。多专业三维协同建模时，各专业在相应平台中创建、修改、导入导出，并对模型准确性负责。流程通常包括总体策划、基础模型建立、总布置概念设计、专业内三维设计、模型分装与校审、专业间碰撞检查、模型总装与会审、后期应用、交付归档。碰撞检查能提前发现矛盾，减少现场返工，也让设计优化更有依据。

四、动态更新与数字化交付
艾三维-石油洞库BIM建模3

施工期设计变更频繁，模型也要跟着变。动态设计模型更新服务，就是根据现场实际情况定期修改模型，保证平台里的工程对象与现场保持一致。最终成果不仅包括地下工程BIM模型，也包括宣传效果图等。模型分阶段验收，逐步导入平台，为数字化交付、信息化建设和智能化运维打基础。它的价值，不只在建设期，更在后期运行管理。

石油洞库BIM建模，表面看是建模型，实质是把地下工程对象、属性、编码和管理流程连接起来。模型越准确、越完整，数字管控平台就越有生命力。
