钢箱梁桥的板件多，顶板、底板、腹板、加劲肋、横隔板层层叠叠。传统MicroStation逐块拼装，路线一改，模型几乎要重做。OpenBridge Modeler把桥梁构件做成参数驱动的智能对象，板件尺寸、位置、材质都和路线绑定。平曲线、竖曲线变化时，模型能自动更新。2026版继续加强钢桥能力，板件过渡和斜交横撑连接板更实用。对三跨钢箱梁这种中等规模桥梁，参数化不是花架子，而是省掉大量返工的关键。
二、截面模板和梁模板怎么搭

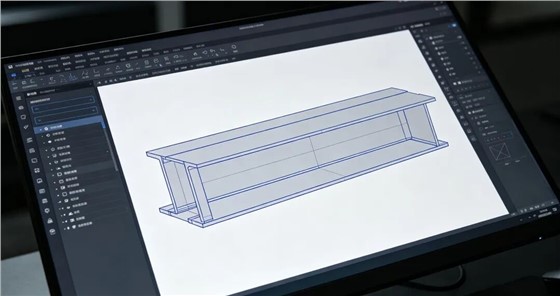

建模起点是桥面板模板和梁模板。桥面板模板在Libraries里创建，先画钢箱梁断面轮廓，再用点细节工具定义轮廓点沿路线的行为。梁模板可用组合梁模式，输入腹板高、翼缘宽和板厚，系统生成箱型截面。2026版的板件过渡，允许同一梁组内不同节段变高变宽，不必手动切割。这里有个坑：桥面板模板和梁模板的约束方式要匹配。若桥面板宽度由横坡控制，而梁宽固定，弯道段容易偏。最好在模板阶段就让两者共享宽度或高程控制点。
三、腹板、加劲肋与横隔板处理

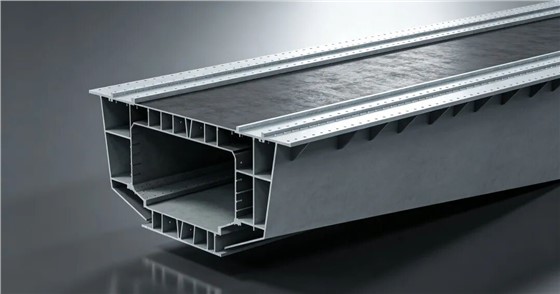

腹板建模常被讨论。用Beam放置时，默认生成带顶底板的组合截面；若只要腹板，可把腹板当内置梁处理，逐行添加翼缘和腹板行，定义位置类型、厚度、宽度。加劲肋可用参数化模板，横向加劲肋、横撑框架和连接板都能沿梁长自动布置。纵肋则在桥面板模板中定义位置和尺寸。

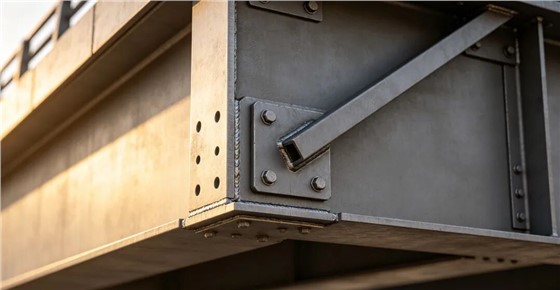

横隔板若正交，可直接自动生成；斜交时用2026版的斜交横撑连接板模板，指定角度后放置。支座垫石复制功能也省事，多跨纵坡不一致时批量套用参数即可。
四、出图流程和2026版注意点

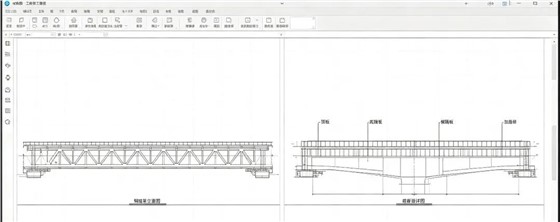

钢箱梁出图主要靠DetailCenter。选中板件右键生成详图，系统按样式输出标注和构件编号。2026版改为二维模型做主模型，三维同步生成。平面和纵断面标注在二维里完成，构件详图仍依赖三维信息。好处是平面出图更快，但习惯三维操作的人要适应。另外，ProConcrete配筋和详图标注目前仍只在三维模型中工作，做混凝土桥面板配筋时别在二维里找。整体流程跑顺后，钢箱梁桥从建模到出图会轻不少。
