在石化、电力、化工项目中，管道支架是管道与结构之间的连接点。过去管道应力工程师用AutoPIPE算反力，结构工程师用STAAD.Pro建支架模型，中间靠表格传递数据。支架形式、工况组合、节点位置稍有变化，就要重新整理一遍。不仅耗时，还容易漏掉水压试验或地震工况。PipeLink要解决的，就是让两个模型在同一套数据下工作。
二、PipeLink传递的不只是反力

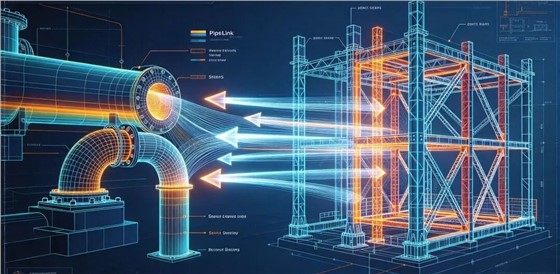

PipeLink生成的.pipelink文件，是AutoPIPE和STAAD.Pro之间的数据接口。从AutoPIPE导出时，除了各工况支撑反力，还会带出支座类型和节点坐标。固定架、导向架、滑动架的约束方式不同，如果只传力值，结构模型里的边界条件就可能失真。导出时记得勾选Export Support Loads，把操作、水压、地震等工况一并带上。
三、联合建模的五步操作
第一步，在AutoPIPE中完成应力分析，通过File > Import/Export > Export > Model to STAAD using PipeLink导出.pipelink文件。
第二步，打开STAAD.Pro结构模型，进入管道工作流，导入该文件。
第三步，用Support Connection Wizard建立连接。先选AutoPIPE导入的支座，再选参与匹配的结构梁，最后设置连接参数。最大搜索距离默认约2米，超出范围的连接点会被丢弃。如果支架位置不在梁节点上，可以勾选在梁上插入新节点。

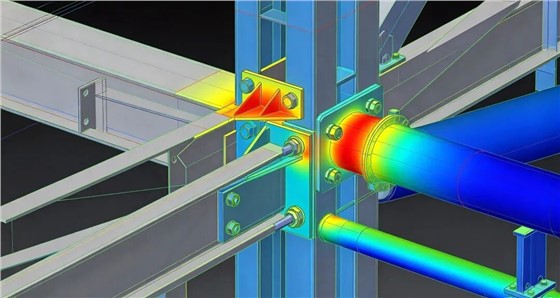

第四步，在Results页面核对连接关系，确认后执行结构分析，管道反力会自动施加到结构模型。
第五步，若结构分析需要调整支架，用Export Revised Model反传AutoPIPE，做一轮管道复核即可。
四、STAAD.Pro 2026的几项更新
2026版本扩展了Python脚本支持，openstaadpy包可以批量处理管道模型导入和支座连接，适合管廊中大量支架节点。抗震设计功能也有更新，增加了系统能力设计和性能检查，对管道支架的抗震评估更直接。此外，Bentley Copilot、云分析优化和中文文档入口也值得关注。
五、工程实践中的几个提醒
单位系统要一致，两个模型混用单位时，连接向导里的距离参数需要重新校核。模型原点和方向尽量对齐，否则自动匹配容易失效。管道回路较多时，建议分批导入，避免结果列表过长。联合建模不必每改必联，管道方案确认后做结构分析，结构有调整再做一轮管道复核即可。
