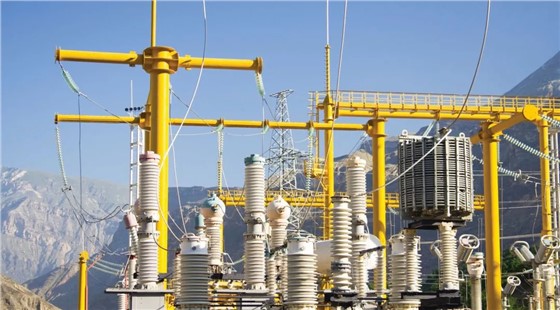

随着电力需求的不断增长和技术的不断进步，变电站作为电力系统的重要组成部分，其设计的高效性和准确性变得尤为重要。变电站电气一次和二次设计作为变电站设计的核心环节，直接影响着变电站的安全运行和供电质量。下面，我们一起看看变电站电气一次和二次设计是什么，有什么区别以及如何快速完成设计。

微信图片_20240604165250

电气一次和二次设计的区别

电气一次设计和二次设计在电力系统设计中扮演着不同的角色，它们之间存在显著的区别，主要包括以下几个方面：

1.设计内容：
电气一次设计：主要关注电力系统中的主设备、主接线和主运行方式的设计。这包括发电机、变压器、断路器、隔离开关、母线、电力电缆和输电线路等设备的选型、布置和接线设计。

电气二次设计：主要关注对一次设备的控制、保护、测量等二次系统的设计、配置和调试。它涵盖了继电器、自动装置、计算机测控装置、通信设备、信号设备、控制电缆等的设计。

2.设计目标：电气一次设计：确保电力系统主设备的安全、可靠运行，满足电力系统传输和分配电能的需求。电气二次设计：通过控制、保护和测量等二次系统，实现对一次设备的监测、控制、保护和信息交换，保障电力系统的稳定运行，提高供电质量。

3.设计范围：电气一次设计：通常涉及整个电力系统的主设备和主接线设计，范围较广。
电气一次主接线图（220KVA1典设）

电气二次设计：主要关注一次设备的控制和保护系统，范围相对集中，但涉及的技术细节较多。

4.设计方法：电气一次设计：主要依据电力系统的电压等级、容量、传输距离等因素，选择合适的设备、布置方案和接线方式。电气二次设计：需要深入理解一次设备的运行特性和保护需求，采用合适的控制、保护和测量技术，设计合理的二次系统。

5.调试和维护：电气一次设计：主要关注设备的安装、调试和日常运行维护。电气二次设计：在二次系统调试和维护中，需要关注控制、保护和测量装置的配置、参数设置和故障排查等方面。
综上所述，电气一次设计和二次设计在电力系统设计中具有不同的侧重点和任务。一次设计关注电力系统的主设备和主接线设计，确保电力系统的基本功能；而二次设计则关注对一次设备的控制、保护和测量等二次系统的设计，保障电力系统的稳定运行和提高供电质量。在实际应用中，二者相辅相成，共同构成了完整的电力系统设计。

微信图片_20240604165538

如何快速完成变电站电气一次和二次设计

Bentley Substation是一款功能强大的变电站设计软件，提供一系列综合集成的功能，使整个设计过程更快速、更简便、更高效。

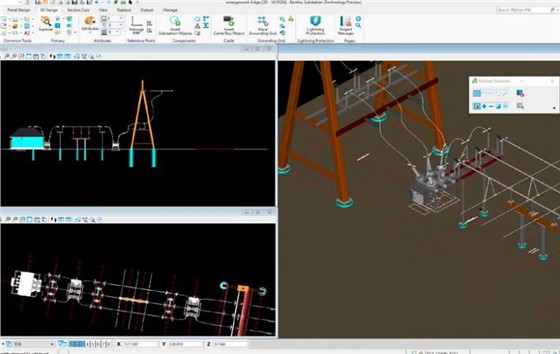

一次设计：Substation具有直观的操作界面和丰富的设备库，可以方便地选择设备和绘制接线图，帮助工程师快速完成变电站的电气一次设计。同时，它还支持多种计算和分析功能，如短路电流计算、负荷计算等，提高了设计的准确性和效率。

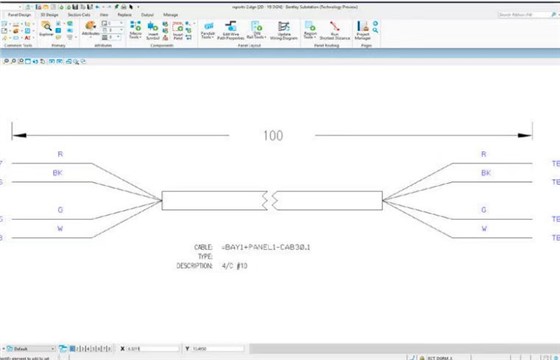

二次设计：在电气二次设计中，Substation同样发挥着重要作用。该软件支持二次系统的设计和配置，可以方便地绘制二次系统图、配置保护定值、设置控制逻辑等。以此同时，它还支持与一次设计的协同工作，确保一次和二次设计的协调性和一致性。

此外，Substation还具有以下功能：
1.创建智能信息模型

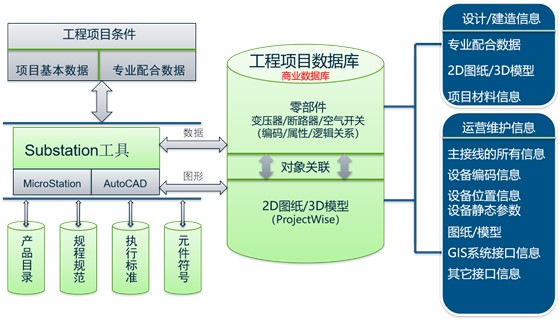

Substation 使用智能信息模型，将直观的三维建模、强大的电气设计功能以及物料清单和报告自动生成整合在集成化的独立应用程序中，共同促成项目在最短的时间内竣工、获批和运营。

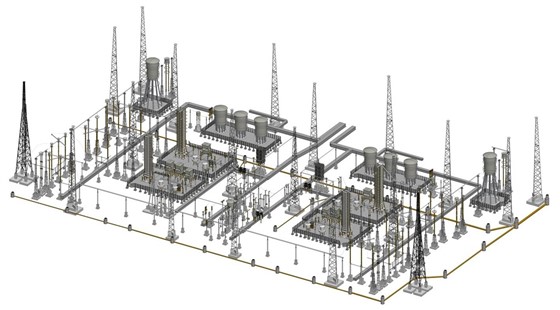

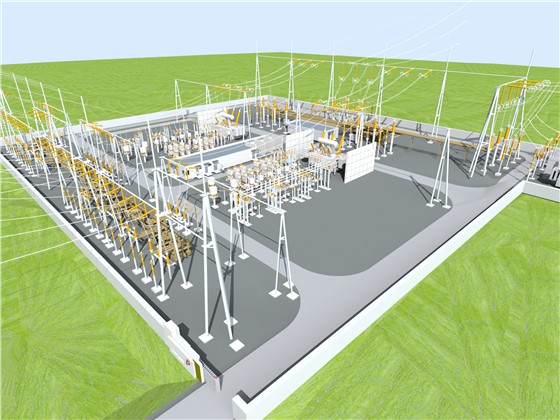

2.轻松完成三维模型设计借助三维模型可以更容易地可视化和记录变电站设计计划，创建精确的物料清单，执行碰撞检查和净距校验。模型中每个对象都与部件数据库链接，从而能提供组件数据，以及与该部件关联的任何附件的信息。挂接点将相关对象连接在一起，使其自动咬合在一起，并作为一个整体移动。动态视图支持三维图形和二维图纸的同步显示及更新。Substation 提供用于设计或分析接地网络、防雷保护和电缆弧垂的一系列功能，还提供用于查看和确认现有变电站的增强功能。Substation 可利用二维设计、三维模型以及点云数据的组合，有效支持已有变电站的扩建及改造设计。

4236b0ac048b92423f8336384d9ba21
