Trimble (天宝) X12 三维激光扫描仪

Trimble X12 是一款高端3D激光扫描仪，具有卓越的速度、精度、范围和图像质量，适用于要求苛刻的扫描项目。Trimble X12性能。凭借无与伦比的易用性、更高的效率、卓越的点云和影像质量，Trimble X12 扫描系统现在比以往任何时候都更简单易用。

Trimble X12 是一款高端3D激光扫描仪，具有卓越的速度、精度、范围和图像质量，适用于要求苛刻的扫描项目。



Trimble X12性能

凭借无与伦比的易用性、更高的效率、卓越的点云和影像质量，Trimble X12 扫描系统现在比以往任何时候都更简单易用。

1.高分辨率、精确的点云数据

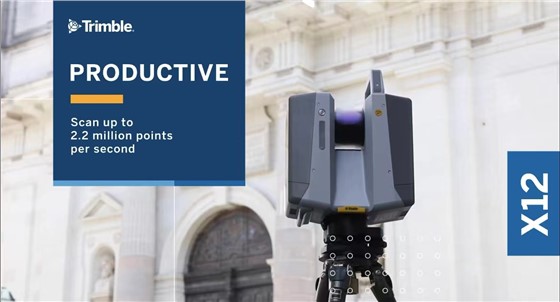

1）在 365 米的范围内，每秒可扫描高达 218 万个点。

2）10 米时，测程噪声 0.2 mm，密度 0.6 mm。



2.快速、灵活的点云捕获

1）全景扫描速度快达 23 秒，并能够在高质量设置下快速有效地扫描感兴趣的区域。

2）最小扫描范围为 0.3 米，允许在狭小的空间内捕捉更多细节。



3.敏锐、清晰的图像采集

1）利用无视差图像，体验令人赞叹的点云数据着色。

2）在光线不足乃至完全黑暗的环境下，智能灯、700 流明 LED 聚光灯可改善图像采集质量。

4.无与伦比的易用性

1）在 T10x 平板电脑上借助Trimble Perspective 自动进行外业配准、细化、报告并导出。

2）功能全面且易于使用的机载界面。



Trimble X12应用

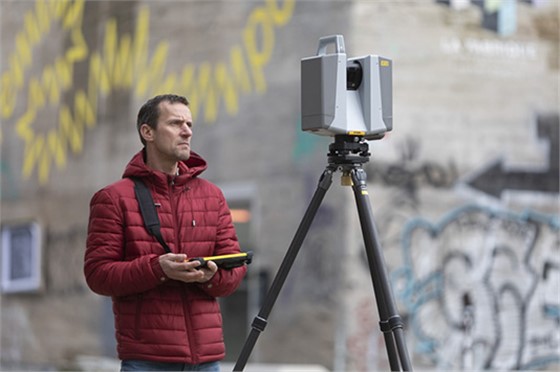

1.地形/常规测绘

Trimble X12 可快速捕捉土地所有权测绘、建筑物、道路、交叉路口、工地改进、侵入元素和复杂结构的要素：

1）使用注记记录和突出显示感兴趣的要素或项。

2）为每个扫描分配标签，以便在扫描下一个测站时创建逻辑扫描分组和带有图片的注记。

3）使用自动分类工具提取与地面、建筑物、电力线、标志、植被等对应的数据。

4）创建干路、交叉路口、路面、行车带、集水线、检修井、路权、架空电力线和其他要素的竣工数据。

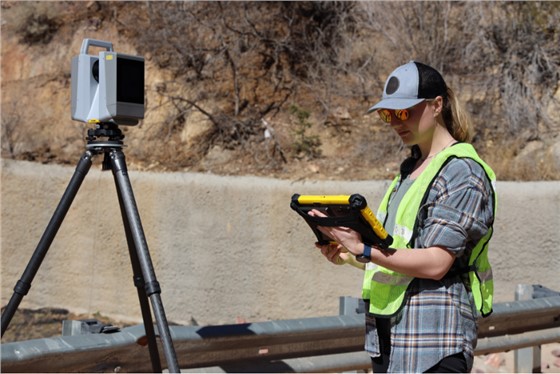

2.基础设施

使用 Trimble X12，您可以为桥梁、隧道、水坝和其他民用基础设施的图纸或模型创建竣工测量文档，测量范围可以保障在安全距离内进行作业，而区域扫描功能可针对感兴趣的区域提供高分辨率数据。也可以用于：

1）将扫描信息纳入间隙计算、建模、验收、改造和扩建工作。

2）利用高速数据捕获，快速捕获区域扫描，可以减少关键基础设施项目的停机时间。

3）受益于无与伦比的 HDR 图像质量，支持目视检查和信息共享。

4）在导入到内业的 Trimble Business Center 或 Trimble RealWorks 之前，在现场进行配准以验证扫描数据是否完整。

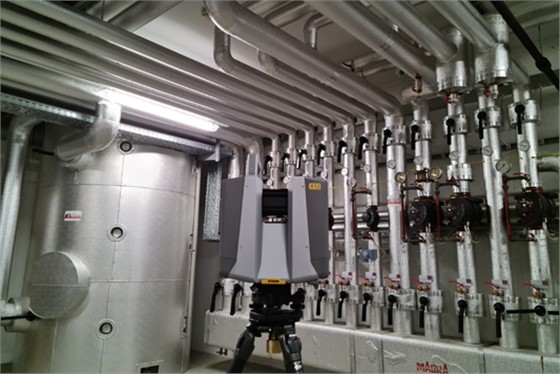

3.工业测量

借助 Trimble X12，用户能够为复杂的工业设施创建准确的竣工图，用于建模和改造设计。也可以用于：

1）进行高分辨率区域扫描，获取感兴趣点的更多详细信息，并从远处安全地捕获无法进入的区域。

2）查看现行状况的详细信息，以便制定关键决策。

3）Trimble Perspective 中接续位置的注记和图片，使得外业文档内容更加丰富和翔实。

4）使用 Trimble RealWorks 基于目标的配准和测绘控制，对工厂坐标系进行地理参考扫描，以便导出到工厂设计软件进行管道布局、检查装配线轴并检测对 CAD 模型的干扰。

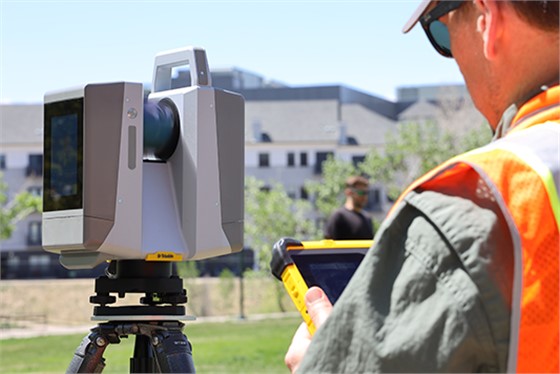

4.司法取证

针对司法取证应用，即使在极端天气条件下，Trimble X12 的高速扫描和成像功能仍然可以捕捉犯罪现场和车辆事故的信息，并最大限度地减少道路封闭。也可以用于：

1）您可将带有图片的注记添加到感兴趣的点，并在外业进行测量。

2）即使在夜间，使用 LED 聚光灯也能生成质量无与伦比的高分辨率图像。

3）在离开现场之前进行外业配准，以验证数据捕获是否完整。

4）数据可导出到 Trimble Forensics Reveal 软件，以创建 2D/3D 图和动画，进行调查和重构。



5.文化遗产

Trimble X12 能帮助您规划修复工作，也可仅用来捕获历史记录。古建筑维护项目需要非常详细的信息进行检查或监测表面损坏情况，还需要高分辨率图像进行记录、分析和修复。也可以用于：

1）进行高分辨率区域扫描，获取感兴趣点的更多详细信息，保留重要细节，并从远处安全地捕获无法进入的区域。

2）以数字方式保存脆弱的结构，以便重制。

3）使用高分辨率全景图和清晰的彩色图像记录和共享站点。

4）在配图字段添加注记，以便在内业突出显示感兴趣的关键区域。

5）离开工地前检查数据质量，避免费时费力的返工。

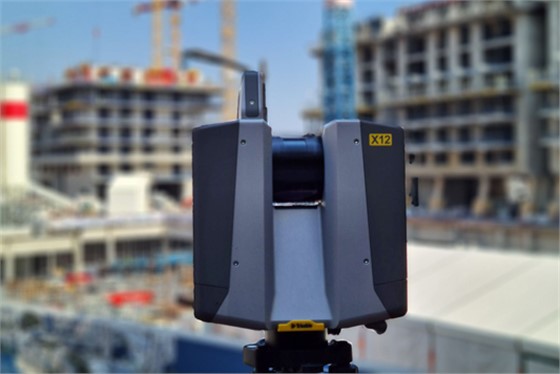

6.数字孪生

Trimble X12 可以安全有效地为扫描到 BIM 和翻新项目创建竣工测量模型，并为适应性再利用、建筑扩建以及立面和高度验收提供详细信息。也可以用于：

1）优化商业建筑的无障碍设计。

2）使用无视差图像生成完美着色的点云，并在工地外清晰地查看项目。

3）外业配准可消除补测的风险，此功能在难以获得入场许可的情况下尤为重要。

4）数据可传输到Trimble Business Center、Trimble RealWorks或其他 CAD 软件进行最终分析和设计。

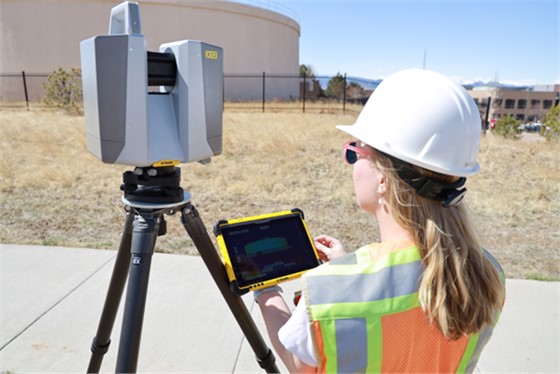

7.油罐/测量和检查

使用 Trimble X12 可扫描地下矿山和采石场，以监测变形情况并计算储量。也可以用于：

1）通过 IP54 等级的高速扫描减少停机时间，附带两年保修，确保在极端条件下可靠运行。

2）有效捕获储存罐和周围保护区域的精确细节，方便记录垂直度、圆度和完整性。

3）轻松捕获和验证外业数据，然后导入 Trimble RealWorks 储存罐模块。

4）计算储罐体积填充表和二级容器体积，对储罐维修进行变形分析，并创建符合 API 653 标准的报告。

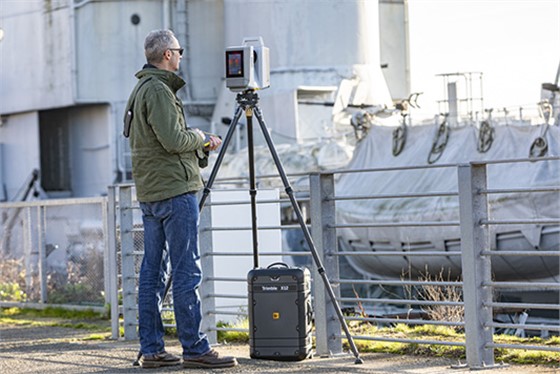

8.船舶建模测绘

无论您的船舶是停在港口还是在干船坞，Trimble X12 都是创建施工、翻新和优化竣工图的理想扫描仪。也可以用于：

1）在船舶的密闭空间内有效作业，最小扫描范围达到业界最佳水准：0.3 米。

2）借助长测距、高分辨率扫描，捕获船体、甲板或货舱内的数据。

3）快速扫描压载舱，为后续根据 IMO 的要求改造水处理系统做好准备。

4）在船舶离开港口之前达到造船师所需的详细程度。
