  • ArCADia建筑BIM气体设计软件

ArCADia建筑BIM气体设计软件

ArCADia-EXTERNAL GAS INSTALLATIONS建筑BIM软件适用于天然气网络和系统设计人员以及所有与土木工程管道和安装部门相关的人员,它可以用于面向对象的气体连接和外部气体系统元件(位于建筑物或某一建筑物外部)的绘图。该设计可以在空间发展计划以地籍基地图的形式或用户图纸的形式来表示现有或所推荐的网络。
购买咨询

4000-333-136

产品简介 / Introduction

ARCADIA BIM系统是一个独立的工具,通过创建一个虚拟的建筑模型(所有的安装程序)来进行复杂的计算和对建筑设计过程的图形支持。ARCADIA BIM系统能够自动识别旧版建筑和更新后建筑的差别,比较文件并识别它们之间的变化,并通过IFC接口与其他软件数据进行兼容。该系统由一个基本模块(ArCADIA LT或ArCADIA/PLUS或ArCADIA AC)和行业特定模块组成。

1. 简介

ArCADia-EXTERNAL GAS INSTALLATIONS是基于建筑信息建模(BIM)意识形态的ArCADia BIM系统的行业特定模块。该程序可用于生产气体连接的专业设计文件,包括外部气体系统。

该计划适用于天然气网络和系统设计人员以及所有与土木工程管道和安装部门相关的人员。ArCADia-EXTERNAL GAS INSTALLATIONS建筑BIM软件可以用于面向对象的气体连接和外部气体系统元件(位于建筑物或某一建筑物外部)的绘图。该设计可以在空间发展计划以地籍基地图的形式或用户图纸的形式来表示现有或所推荐的网络。

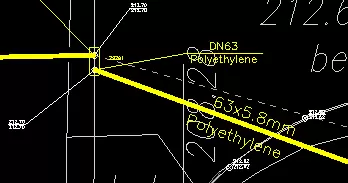

ArCADIA-EXTERNAL GAS INSTALLATIONS程序可提供自动创建管道路线(包括系统元件)的设计图和纵向剖面。在验证正确的管道直径和设计部分压降确定方面,程序可计算系统正确设计所需的数据。



2. 程序特点

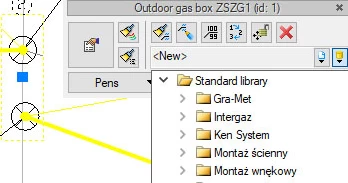

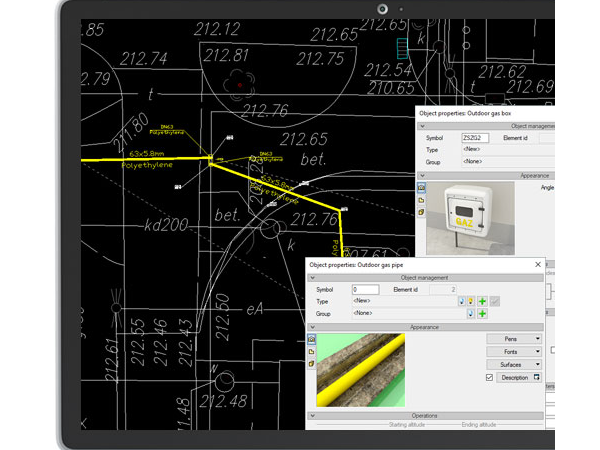

•创建外部气体系统图纸,如管道,闭合配件,独立式和壁挂式气体箱的位置和尺寸。

•创建配置文件和设计图。


•确定外部气体系统线路部分的气体流量。

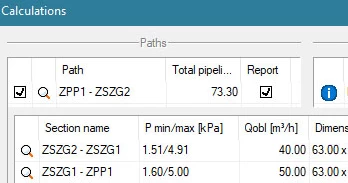

•计算外部气体系统管道中的压降。

•验证设计的气体系统是否正确。

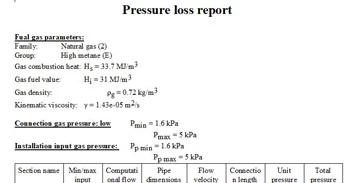

•创建设计报告。

•创建现成的材料清单。

•创建水力计算。

•将主数据库以及在给定的系统设计中使用的文件夹选项快速简单地添加到主程序库中。



•创建项目中使用的材料清单。

•将物料清单输出至成本估算项目中。



• 项目要求:

为了顺利使用,所有行业特定的模块需要许可证:

ArCADia LT、ArCADia 10、ArCADIA PLUS 10、AutoCAD 2013/2014/2015。

如果将行业特定的模块作为AutoCAD的覆盖层安装,则需要ArCADia AC模块。

3.系统要求

•Pentium级电脑(推荐Intel Core i5)

•最低4GB RAM(推荐8 GB)

•约3 GB的可用硬盘空间用于安装

•与DirectX 9.0兼容的显卡(推荐使用1GB RAM卡)

•操作系统:Windows 10或Windows 8.1或Windows 7
