ARCADIA BIM系统是一个独立的工具,通过创建一个虚拟的建筑模型(所有的安装程序)来进行复杂的计算和对建筑设计过程的图形支持。ARCADIA BIM系统能够自动识别旧版建筑和更新后建筑的差别,比较文件并识别它们之间的变化,并通过IFC接口与其他软件数据进行兼容。该系统由一个基本模块(ArCADIA LT或ArCADIA/PLUS或ArCADIA AC)和行业特定模块组成。
1. 简介
ArCADia-GAS安装是基于建筑信息建模(BIM)意识形态的ArCADia BIM系统的行业特定模块。 ArCADia-GAS INSTALLATIONS可用于创建内部气体系统的设计文档。
ArCADia-GAS INSTALLATIONS可以在建筑物的建筑规划上,面向对象创建内部气体系统图形,并生成计算图和系统自动扩展。对象库可用于设计气体系统。对象可进行编辑,分配技术参数。
ArCADia-GAS INSTALLATIONS模块可执行验证系统正确设计(验证正确直径,压力范围上游燃气设备)和创建专业技术报告所需的计算。
该程序主要为天然气网络和系统设计人员以及与土木工程中的管道和安装部门相关的人员设计。ArCADia-GAS INSTALLATIONS是由合作的行业模块组成的ArCADia BIM系统的一部分。
2. 程序特点

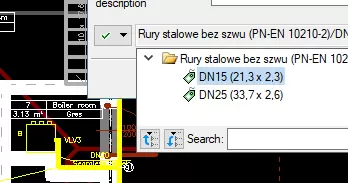

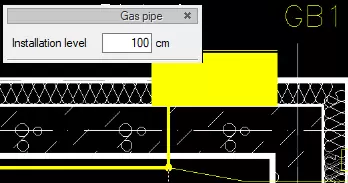

·.制定燃气安装图纸,定位燃气箱,分配技术参数,包括气体参数,安排燃气用具,计量装置,通过指定气体系统路线,定位气体关闭配件。
·使用气体过滤器和压力调节器安装设备。
·能够将普通CAD系列转换为ArCADia-GAS INSTALLATIONS模块的气体管道结构。
·确定供应任何燃烧特性气体的建筑物的设计气体需求,包括占空比。
·对燃气器具的所有通道总压力损失的计算性能以及燃气器具上游最小和最大压力的确定。
·验证正确计算和设计气体系统的消息和警告。
·执行所有供气路线和燃气用具的计算图,包括使其更易于理解。
·自动创建整个设计气体装置或其任何部分的开发图。自动创建整个设计的气体装置或其任何部分的轴测图。
·将配件直接插入轴测图,并在视图和概述中将其自动包含在其中。
·自动创建设计气体系统的扩展图。
·根据连接点和进气点方法的连接类型,自动生成一组连接配件,包括修改连接点。
·生成计算报告,包含单个设计部分的截面气体损失,包括直接在计算表中调整截面图,以及自动修改图中的直径。
一代现成的物料清单。
·将数据库快速简单地添加到主程序库并选择要在给定系统设计中使用的文件夹。
·气体系统的3D预览,有助于校正在计划中看不见的管道路线。
·以RTF格式(例如Microsoft Word)导出材料清单,项目列表和报告。
·以CSV格式(例如Microsoft Excel)和Ceninwest程序导出物料清单。
·程序要求:
为顺利运行,所有行业特定的模块均需要许可证:
ArCADia LT、ArCADia 10、ArCADIA PLUS 10、AutoCAD 2013/2014/2015。
如果行业特定模块作为AutoCAD的覆盖层安装,则需要ArCADia AC模块。
3. 系统要求
奔腾级电脑(Intel Core i5推荐)
最低4 GB RAM(推荐8 GB)
约3 GB的可用硬盘空间,用于安装
与DirectX 9.0兼容的显卡(推荐使用1GB RAM卡)
操作系统:Windows 10或Windows 8.1或Windows 7
