倾斜摄影三维模型的修补软件有哪些

作者: 艾三维 来源: 艾三维实景建模 发布日期: 2018.11.09

无人机通过在同一飞行平台上搭载多台传感器,可同时从一个垂直和四个倾斜等五个不同的角度采集影像,利用倾斜摄影技术,实现建筑物的正射影像与其立面纹理的倾斜影像相结合进行高效、快速的三维建模,能够有效地降低三维建模的成本,具有广阔的应用前景。倾斜摄影三维模型建模技术虽然有以上诸多优势,但作为近年来的一项新兴技术,在实际的生产应用中多多少少会存在一些问题。比如说,受到航摄盲区造成的死角导致三维模型会存在无三角网的空洞区域,尤其是水面区域;空三阶段,因像片及POS参数的质量问题,会出现匹配错误以及点位不足等情况,导致三维模型的空洞;还有三维场景中有悬浮的石头和树木……这些问题都需要我们自己去手动修补优化,才能满足精细化三维建模的需求。

今天,我给大家就修模软件做一个介绍。有如下几款软件可以实现模型的修复优化,常规的处理有补洞、拉平、删除。

一、3DMax

3DMax是3D Studio Max的简称,是由Discreet公司开发的(后被 Autodesk公司合并)基于PC系统的三维动画渲染和制作软件。

其前身是基于DOS操作系统的3D Studio系列软件。在 Windows NT出现以前,工业级的CG制作被 SGI图形工作站所垄断。3D Studio Max + Windows NT组合的出现一下子降低了CG制作的门槛,首先开始运用在电脑游戏中的动画制作,后更进一步开始参与影视片的特效制作,例如X战警II,最后的武士等。在Discreet 3Ds max 7后,正式更名为Autodesk 3ds Max。最新版本是3ds max 2017。

用过3dmax的朋友可能有些基础,上手也不是很困难,3dmax就模型的缺失修复以及冗余删除的效果是不错的。下面我简单描述下修复模型的大致流程:

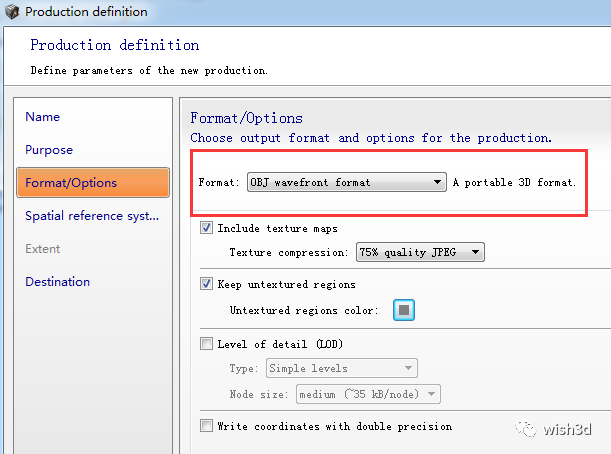

1、生成obj格式的三维数据

3dmax支持导入obj格式的三维数据,因此Smart3D生成产品时需要选择obj格式的数据格式:

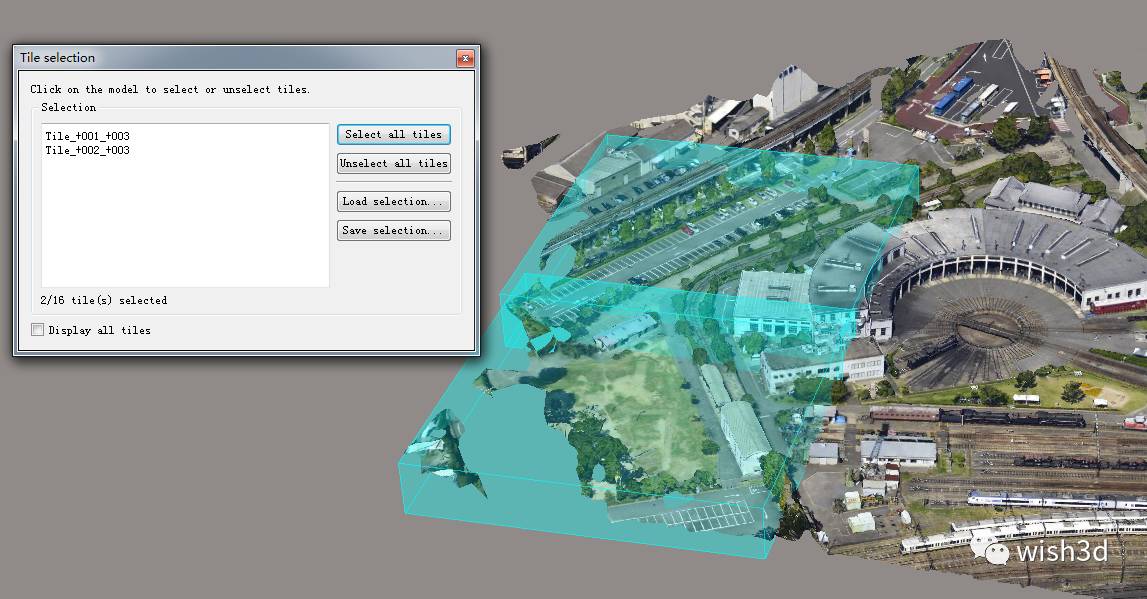

2、找出需要修复的三维瓦片

如果需要导出的瓦片数据很多,这里可以将其另存下来,以供后面导入到修模软件中。

3、将选中的瓦片导入到3dmax中

通过3dmax软件的线面编辑工具,对模型的缺失进行修补,凹凸不平进行拉平,冗余进行删除。

二、Geomagics

Geomagics 是Geomagic Studio的简称,是Geomagic公司产品的一款逆向软件,可根据任何实物零部件通过扫描点点云自动生成准确的数字模型。作为自动化逆向工程软件,Geomagic Studio 还为新兴应用提供了理想的选择,如定制设备大批量生产、即定即造的生产模式以及原始零部件的自动重造。

Geomagic Studio可以作为CAD、CAE和CAM工具提供完美补充,它可以输出行业标准格式,包括STL、IGES、STEP和CAD等众多文件格式。

在修模的过程中,Geomagics可以大体解决如下问题:

1、水面漏洞



2、水面凹凸不平



3、悬浮物



4、建筑物墙体扭曲

三、Meshmixer

Meshmixer 是 Autodesk 123D 系列产品之一,是一款强大的编辑三维网格的工具。Meshmixer 可以编辑,合并,修复各种网格文件,因为其可以提高三维打印模型的成功率,因此三维打印常需要这个软件。利用 Meshmixer 的这些特性,可以让三维网格模型更加的完美,更加的美观。

在 Meshmixer 中,导入功能支持的文件类型有 STL,OBJ,PLY,AMF,ASC。因此,当我们通过Smart3D生成数据时依然可以选择OBJ的数据格式。
