装配式BIM咨询——Planbar

Planbar是建筑工业化设计高品质的综合解决方案所用软件，为预测公司自动化设计预制建筑和细化预制构件提供良好的帮助，其应用范围从低成本系列生成到复杂的专业化预制件设计，并且快速、高效、零失误。

Planbar中包含了建筑、工程、预制等模块。同时也提供道路、桥梁等模块，除了作用于普通住宅项目，也支持用户市政方向的设计。

01

Planbar特点

1）高效性：2D/3D同平台工作，向导快速建模，一键批量出图；
2）稳定性：提供9999个制图文件，9999张平面布局图，稳定高效处理大项目数据、图纸；
3）开发性：支持40种以上的数据交换方式，开发数据接口；
4）安全性：分权限管理项目，实时自动保存项目；
5）实时性：模型与图纸实时联动，实时更新项目最新状态；
6）多样化：统计报告类型多样，支持格式多样；
7）标准化：自定义出图标准，建模标准，统一公司标准；
8）一体化: 预制构件全流程，一体化设计；

9）自动化：提供全球范围内绝大多数自动化流水线的生产数据，钢筋加工设备生产数据

02

Planbar应用

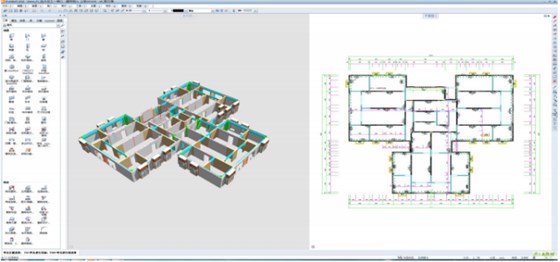

1.二维/三维同平台工作

Planbar同时含有2D和3D相关模块，采用2D工作方式创建3D模型，在同一平台中实现2D信息和3D模型的创建和修改，实现了真正的BIM工作方式。

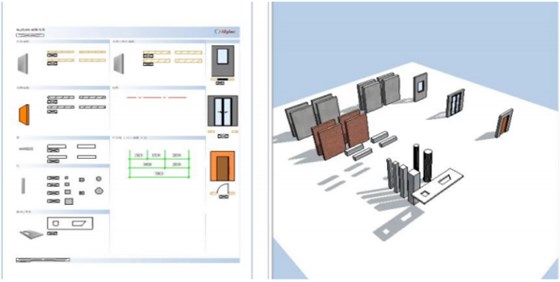

2.快速、规范、精准创建三维模型

利用Planbar“向导”功能，项目管理员将墙、柱、梁、窗、门等等构件保存为向导，为公司/项目建模建立统一标准。

项目设计人员，无需重新设置和计算，从而实现快速、规范、精准创建模型的应用。

3. 高效、智能深化设计

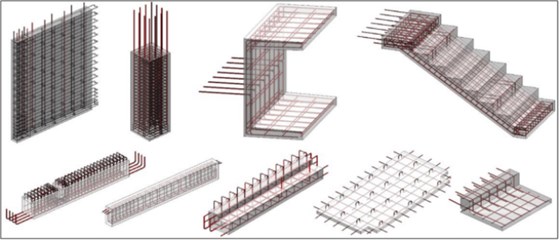

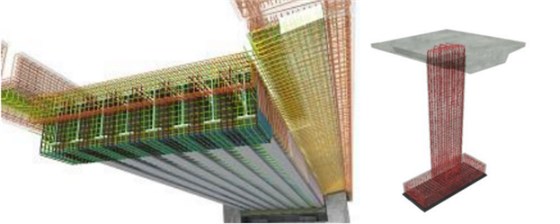

Planbar提供丰富的钢筋形状库以供用户自由调用。用户还可通过自定义参数，实现任意钢筋形状的创建。此外，Planbar中提供的多样化布筋方法，可高效布置各类负责构件，提高工作效率。

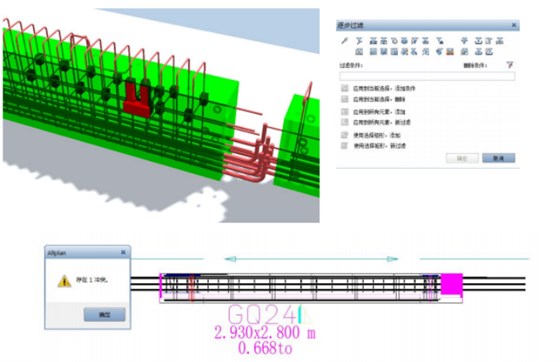

4.优化BIM模型，避免碰撞，减少损失

应用Planbar的碰撞检查功能对钢筋和钢筋，钢筋和预埋件之间进行碰撞检查，快速发现设计中存在的不合理问题并及时解决，将错误降到最低，最大限度地避免项目返工的风险。

5.模型轻量化处理

应用Planbar模型轻量化处理功能，可为用户显示更多的模型，并保证其在展示过程中的流畅性。

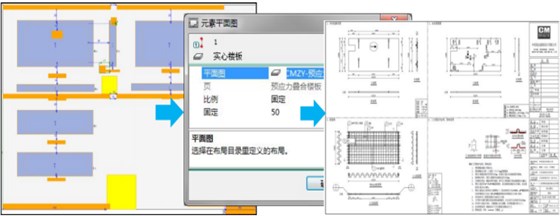

6.模范公司/项目出图标准，一键出图

项目管理员应用Planbar布局目录功能自定义公司/项目出图标准，包括模板图、生产图、预埋件图、钢筋图、统计表格等等。这样，使用者只需选择对应的出图布局，一键点击即可出图，保证了各参与者使用标准一致。

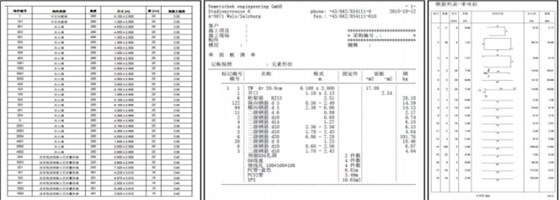

7.批量生成物料清单

Planbar的列表发生器、报告、图例三项功能，只需一键点击，就能够分别以不同的格式为用户快速创建所需的物料清单，如：构件清单、单个构件物料清单、工厂钢筋加工下料单等等。

对于物料清单的导出格式，用户可在模板的基础上进行自定义设置。

8.三维可视化展示项目

Planbar集成了CINEMA 4D，其出色的模型渲染和漫游动画效果，为三维可视化展示项目提供了保障。

9.推动建筑工业生产化

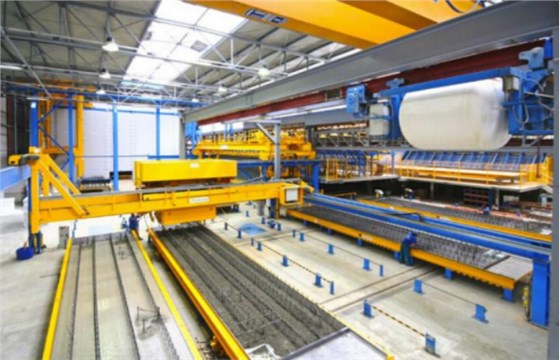

1）提供自动化生产设备数据：目前Planbar所提供的生产数据，可与全球范围内绝大多数自动化流水线进行无缝对接，例如将生产数据以Unitechnik和PXML等格式导出后传递到中控系统，实现工厂流水线的高效运转。

2）提供钢筋加工设备数据：Planbar可为钢筋加工设备提供需要的生产数据，包括钢筋弯折机需要的BVBS数据；钢筋网片焊接机需要的MSA数据（MSA数据甚至支持弯折的钢筋网片的加工生产）。

10.信息共享化
1）提供ERP系统数据：Planbar中的模型信息能够以XML数据格式导出，通过对XM数据解析，ERP系统能够轻松的提取混凝土、钢筋、预埋件的物料信息，如物料名称、编码、数量、单位等等。
2）提供5D管理平台数据：Planbar提供相关数据，便于实现项目的5D管理。

3）支持40种以上的数据交换：Planbar随时可快速并简单的将数据信息以用户需要的任意格式导出，如DXF、DWG、PDF、IFC、SKP、C4D、DGN、3DS、3DM、UNI、PXML等。

4）支持二次开发：Planbar提供程序二次开发包。方便用户根据自己的业务需求进行二次开发。

03

Planbar案例

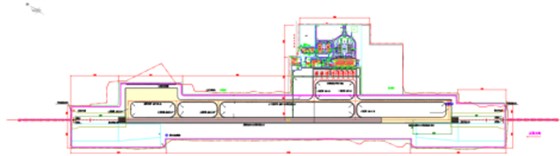

项目概况:

本期航站楼区位于跑到东侧,采用前列式布局,为两层建筑,本期占地面积约为 8039 平方米,建筑面积约为 12845 平方米,工作区总用地面积74.34亩;

规划区内主要包括综合业务楼、综合保障楼、综合工作用房、消防救援站、货运库房、道口、中心变电站、供水站、污水处理站、垃圾站;

综合业务楼和综合保障楼位于航站区北侧。

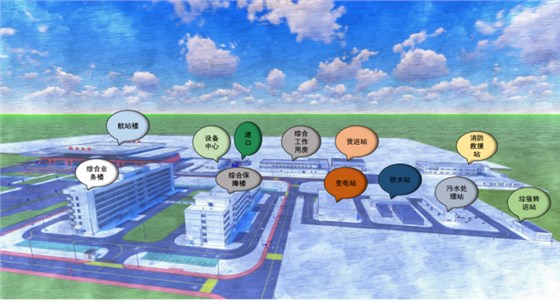

整体展示

项目中BIM应用

本项目应用多项BIM技术，如技术交底、方案仿真模拟、场地布置优化等。

1）三维模型：通过直观的三维模型和结合相应的施工组织来指导复杂的施工过程,从而实现三维模型与进度计划文件的完美匹配与衔接，保证施工现场和重大施工工序的进度协调，并能根据仿真模拟结果有效的分配资源。

2）仿真模拟技术：通过运动节点仿真模拟，提高了项目管理人员与现场实施人员的沟通效率，提高了项目建设效率和质量。

3）BIM技术：BIM+VR技术应用、BIM三维钢筋建模。其中三维钢筋建模采用了Planbar软件，相较于revit软件搭建钢筋模型，更加高效、快捷、稳定。

4）Planbar：Planbar的三维钢筋应用，解决了钢筋下料明细、钢筋算量计算、钢筋布置合理性等问题及工作。

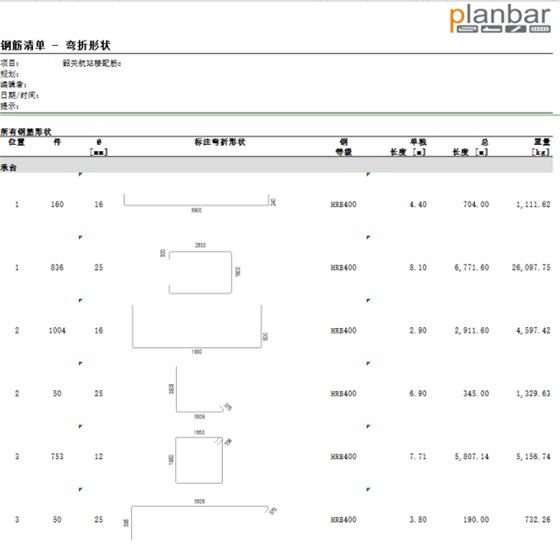

钢筋下料明细、钢筋算量

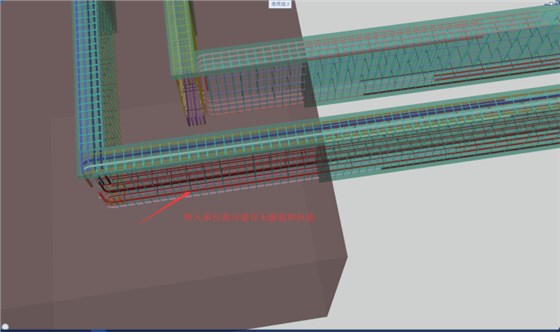

钢筋布置问题

钢筋的平法和规范的基础上利用 PRECAST Planbar 2018软件钢筋建模,直观的体现钢筋形状,可以全方位的观察构件中钢筋的空间关系;通过软件的内置的的功能可以一键导出以Excel表格形式导出工程量统计 。
在一定程度上为施工节省了大部分时间，在重难点位置模拟布置、施工，提前解决现场问题，消除误工、返工的情况，真正做到辅助施工，提高项目质量。
