  • I3v pnl-艾三维地下管网

I3v pnl-艾三维地下管网

i3v pnl (I3v Pipe Network Library)是基于Bentley OpenRoads平台的地下公共设施开发的一款模块工具,能够将国内本地化的市政管道工程及附属设施图集的节点直接导入到CNCCBIM OpenRoads软件的地下管网库中,供用户直接调用,极大的提高地下管网解决方案的工作效率。
购买咨询

4000-333-136

产品简介 / Introduction

研发背景介绍:CNCCBIM OpenRoads 作为Bentley平台中一款针对市政专业的BIM解决方案专业软件,在软件的地下公共设施模块,提供了地下管网节点井的解决方案,但是在特征定义库中只存在非标准的部分节点井,对于国内本地化市政管道工程及附属设施的图集库没有涉及,需要手工创建相关的节点井再导入库中放置使用。因此,该软件对于地下公共设施的解决方案具有较大的局限性。

i3v pnl (I3v Pipe Network Library)是基于Bentley OpenRoads平台的地下公共设施开发的一款模块工具,能够将国内本地化的市政管道工程及附属设施图集的节点直接导入到CNCCBIM OpenRoads软件的地下管网库中,供用户直接调用,极大的提高地下管网解决方案的工作效率。

I3v pnl-艾三维地下管网

i3v pnl 是什么?

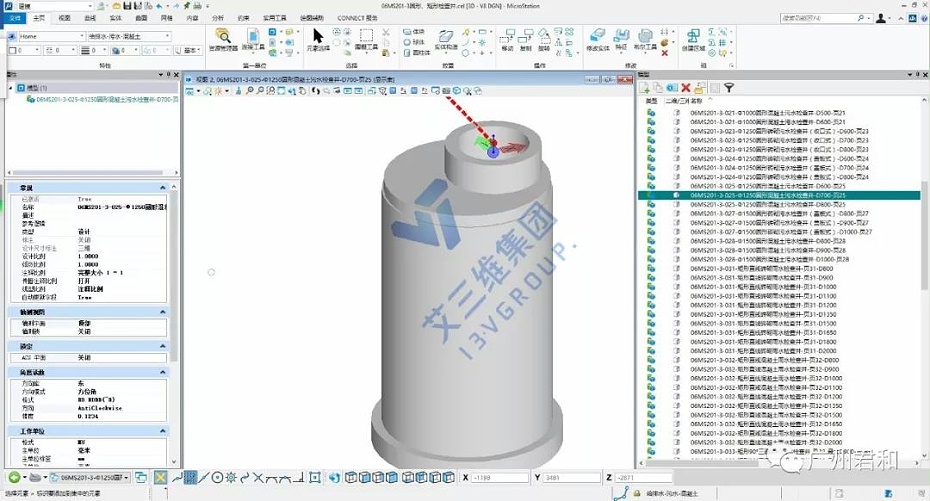

i3v pnl 是艾三维开发团队基于CNCCBIM OpenRoads 平台,研发出的本土化地下管网BIM设计插件,该插件包含雨水、污水、给水、电力、通信等共计1100余种市政管道工程及附属设施图集的标准化节点,使用方便快捷。

i3v pnl 拥有地下管网设计图集中绝大多数标准图集三维参数化模型库;简而言之,建好的模型可直接拿来用,不需要重复创建管网图集库三维模型;会 CNCCBIM OpenRoads 的用户不需要重新培训,极大的节省企业对于BIM资源的投入且支持CNCCBIM OpenRoads 的各个版本。

I3v pnl-艾三维地下管网

I3v pnl-艾三维地下管网

加入大量标准图集,极大提高设计效率!

本标准库已加入的图集有:


➤ 《通信管道人孔和手孔图集》YD 5178-2009

➤ 05X101-2地下通信线缆敷设

➤ 06MS201市政排水管道工程及附属设施(全图集包含1-9 9个图集)

➤ 07MS101市政给水管道工程及附属设施(全图集包含1-5 5个图集)

➤ 07SD101-8电力电缆井图集

➤ 12D101-5 电缆敷设

➤ GB_T19472.1-2004埋地用聚乙烯(PE)结构壁管道系统第一部分聚乙烯双壁波纹管管材

➤ GBT 11836-2009 混凝土和钢筋混凝土排水管


并且在持续更新中

I3v pnl-艾三维地下管网

通过鸿业软件的导出的设计数据表,一键生成地下管网三维模型!


设计师通过鸿业等软件设计出来的设计成果,导出管网井坐标、高程、井型号、管型号等数据,通过SUE可一键生成地下管网三维模型,可在SUE中快速调整井高程、型号、位置等数据,并且可以反向导出井坐标、高程、井型号、管型号、管长度等工程信息。

I3v pnl-艾三维地下管网

I3v pnl-艾三维地下管网

I3v pnl-艾三维地下管网

碰撞检查,优化设计成果!


设计师通过三维建模后,使用碰撞检查功能,实时发现管网碰撞点,实时优化设计成果,导出设计数据指导施工。

I3v pnl-艾三维地下管网

I3v pnl-艾三维地下管网


手绘时代加班到晚上7点,CAD时代加班到晚上12点,BIM时代加班到第二天7点。为什么科技进步,我们反而越来越累了......CAD时代我们就知道要用插件来提高工作效率,BIM时代当然也一样离不开插件!


i3v pnl 是CNCCBIM OpenRoads 首个本土化地下管网BIM设计插件,艾三维PNL中国库的图集将持续更新。

在提高工作效率的同时提高了建模质量,节约大量的时间成本,让BIM工程师从繁琐的建模工作中解脱出来,提升企业经济效益,总而言之,i3v pnl 中国库是BIM工程师的福音,也是企业节约成本的好工具。



艾三维技术团队将继续潜心研发,不断完善和改进,为BIMer谋更多的福利,为企业提供更高效的技术解决方案。



I3v pnl-艾三维地下管网试用请在内容留言那里填写:SUE地下管网插件

I3v pnl-艾三维地下管网
