背景简介
上期艾三维分享了BIM技术在江苏南京市光华路的应用,本期给小伙伴们分享本项目BIM模型成果总览,以及项目里BIM技术在施工方面的应用。
BIM模型成果总览

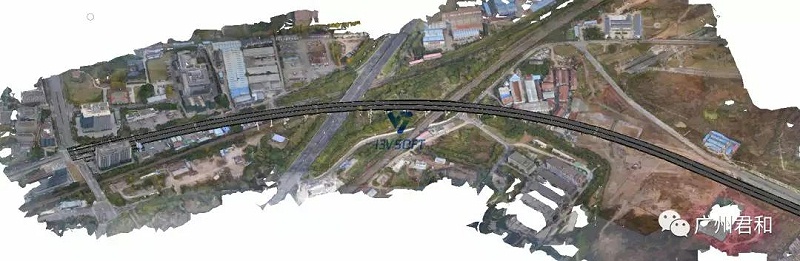

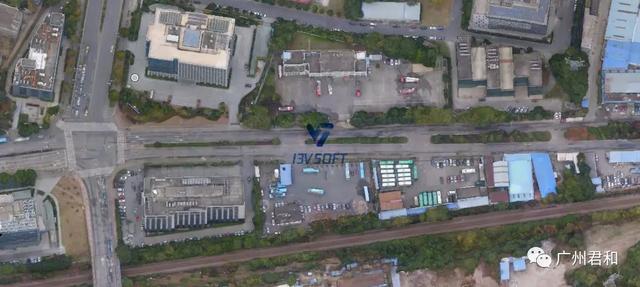

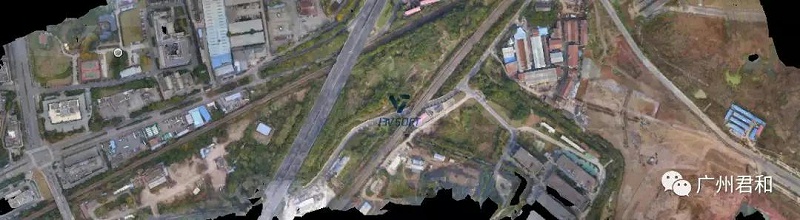

实景模型:
采用CCMaster、CCEngine、CCViewer、Microstation软件联合制作实景模型,模型精度高、可多角度漫游查看、且桥梁模型可导入实景模型中。
三维桥梁模型:
模型使用Microstation、PowerCivil、OpenBridegeModeler软件建模,箱梁几何尺寸与图纸一致,保持桥墩模型与设计一致,可视化混凝土量。

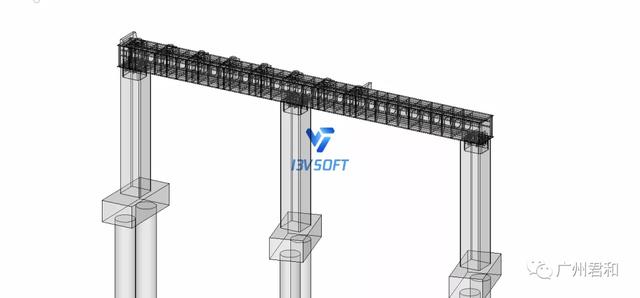

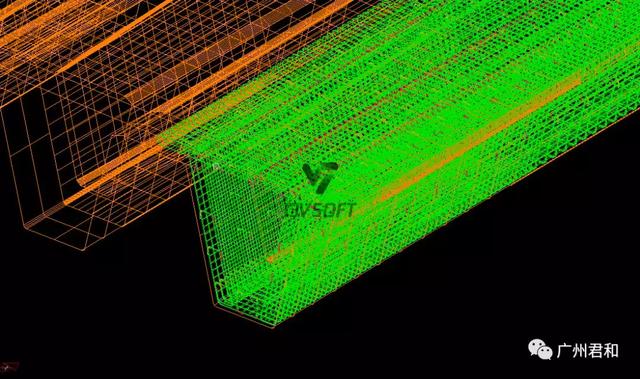

三维钢筋模型:
利用ProStructures、Microstation进行建模,保持钢筋直径、间距与图纸一致;既能批量导出工程量,也能根据需求,分部位查看;还可导入桥梁模型中,生成截面图。

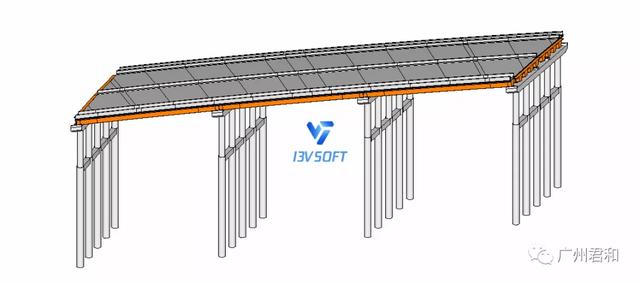

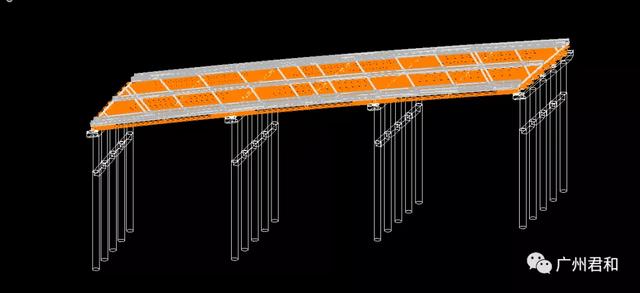

第七联预应力先简支后连续斜交箱梁模型:
钢箱梁模型:
施工应用
工程量统计-快速提量:
江苏南京光华路完成建模后,可以通过软件快速提取模型中任意部分的工程量,节约计量员时间,大幅度提高工程量统计的效率。

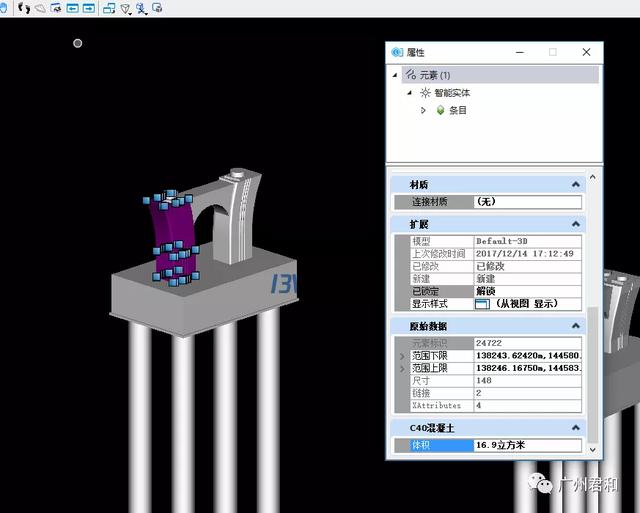

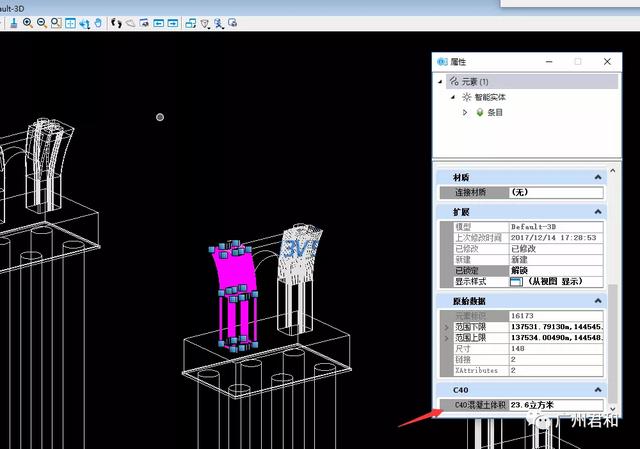

4号墩墩身混凝土方量查看

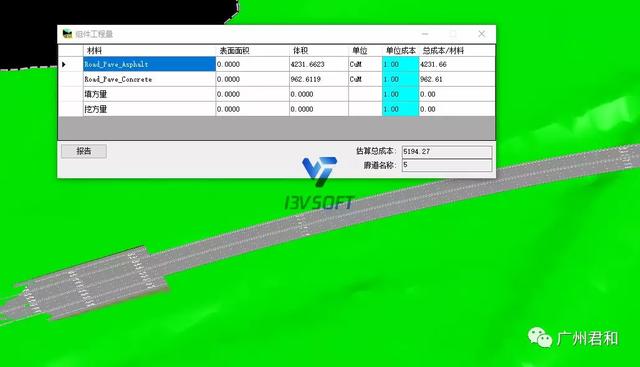

道理工程量统计

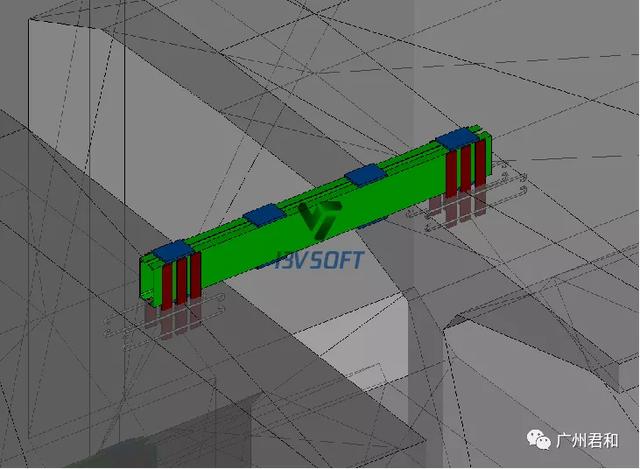

碰撞检测:

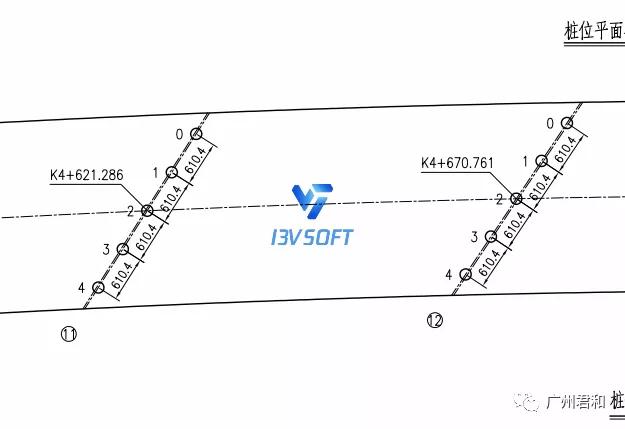

通过将建立的模型导入Navigator中进行碰撞检测,发现多处碰撞,例如11号墩到12号墩桩号差49.475M,实际这个桥梁上部跨径是50M。

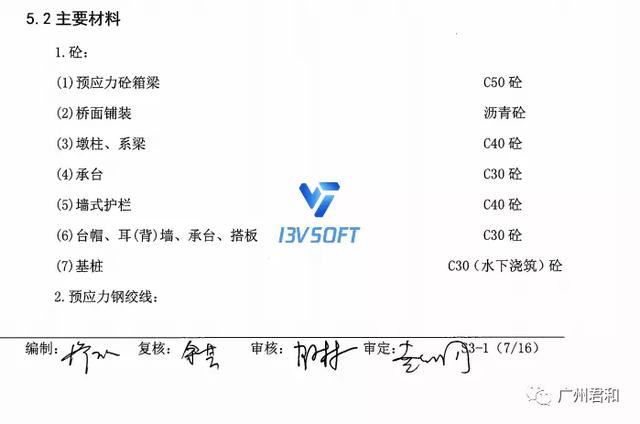

江苏南京光华路完成建模后,可以快速的发现设计图纸中的问题。

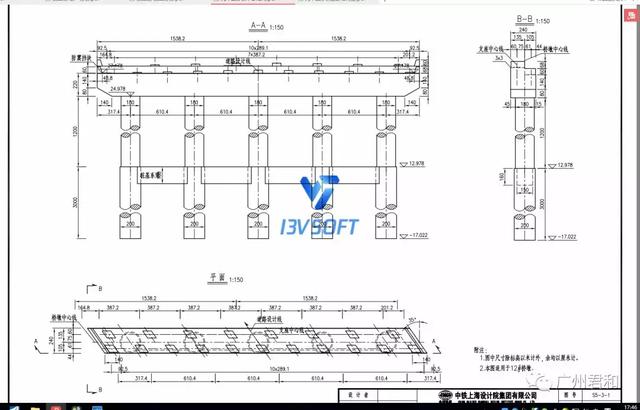

12号桥墩图纸,经过建模后发现桥墩的方向反了 。

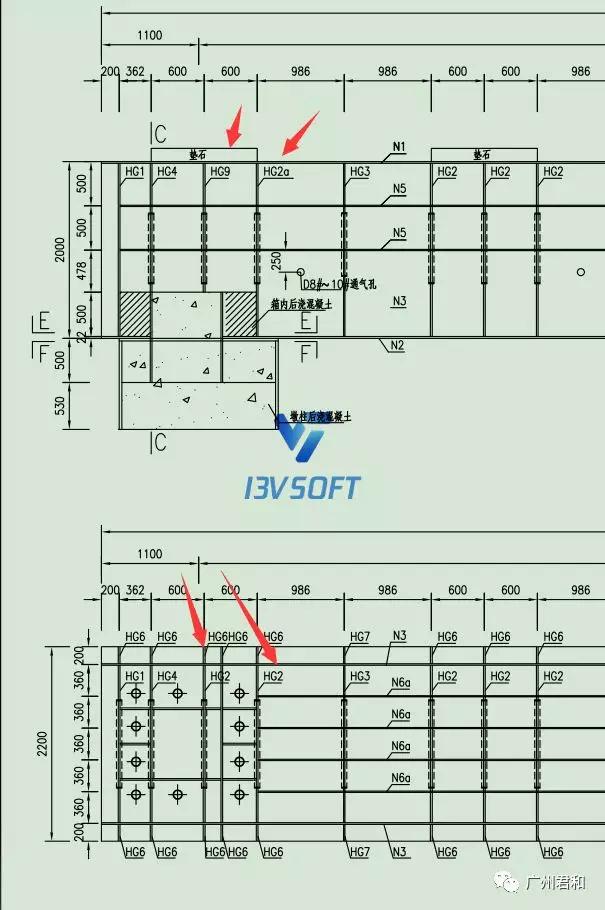

查看到8号钢横梁立面图和底面图钢板编号不一致

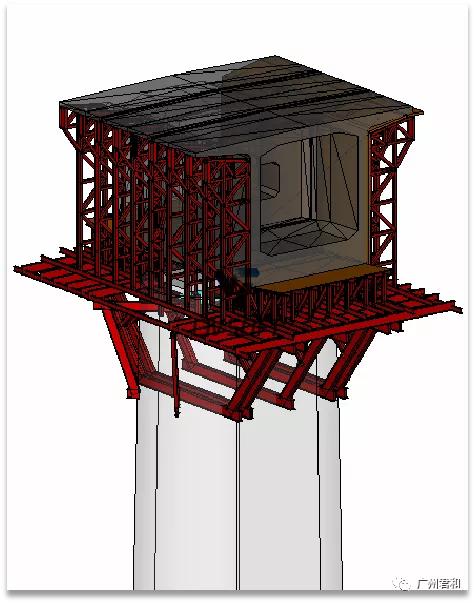

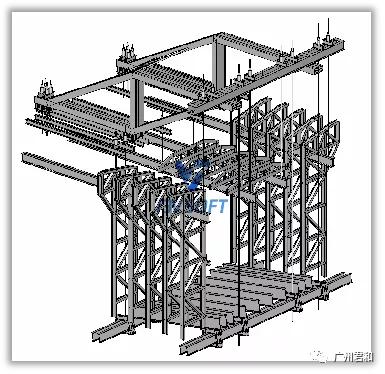

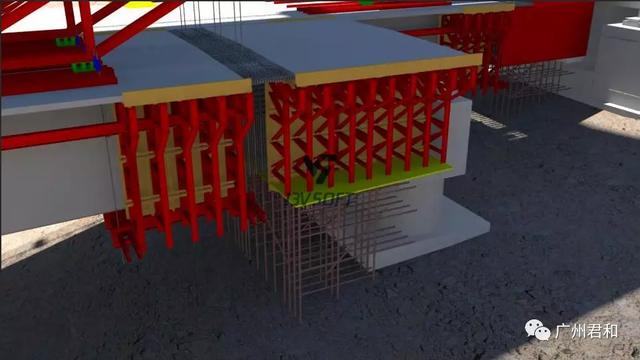

施工模拟:
采用ProStructures、Microstation、Navigator、LumenRT软件按照施工方案建立模型,可与桥梁模型配合使用、导入时间进度,也可以检测模型之间碰撞信息。

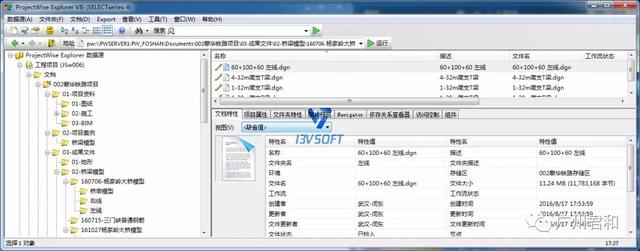

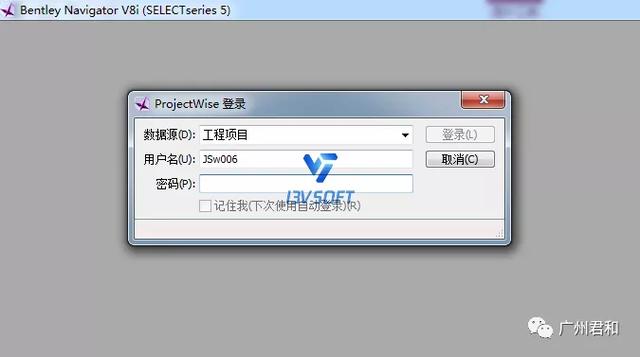

协同工作平台:
Projectwise可作为协作团队所有项目信息共享的可靠来源,在云环境中,不会存在谁控制主文件、谁更新它和谁有最新版本的问题。项目人员可拥有基于角色的访问权限,同时审查人员可以轻松地下载或对文档进行批注,因而加快了管理环境中的工作流处理速度。
施工优化:
光华路项目运用BIM技术后,将二维图纸转换成3D模型,方便了项目管理人员读图,加强了整个工程的可预见性。提高整个项目的施工效率和准确度,实现可视化技术交底。通过对关键节点的把控,有效的进行降本增效、开源节流,同时控制好质量安全的节点、防微杜渐,提高精细化的管理水平,实现过程优化!
项目总结
艾三维技术团队在江苏南京光华路项目充分运用BIM技术,将BIM技术的可视化、协调性、模拟性、优化性和可出图性等特点,与施工管理的有机结合,提高工作效率,为建设方创造了更多的价值。
