二次结构施工全流程实例解读

工程实例解读二次结构施工流程

基层验收→墙体弹线→植筋→构造柱钢筋→拌制砂浆→砌筑底标准砖→腰梁下砌砖→腰梁浇筑→砌筑腰梁上部墙→构造柱浇筑→15天后塞缝

1基层验收、墙体放线

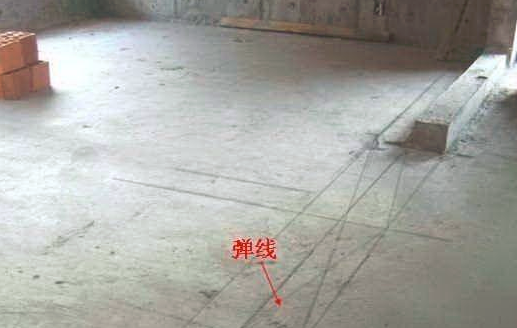

砌筑基层的楼地面浮浆、残渣清理干净并弹线。填充墙的边线、门窗洞口位置线应准确，偏差控制在规范允许范围内。

2植筋

· 植入深度控制

砌体与柱或剪力墙间的拉结筋，过梁、圈梁、现浇板带钢筋与结构连接及构造柱立筋与上下层连接采用植筋方法，结构胶采用合格的结构胶，植入深度不小于12d（ф6拉结筋按80mm施工），间距500mm。

· 植筋胶及拉拔试验

钻孔应用吹风机清理干净，保证钻孔深度，植筋必须经过拉拔试验，合格后方可进行后续施工，所需的植筋胶要提前选好厂家，保证性能合格、操作简单。

3构造柱

· 设置部位及施工流程

【需要设置构造柱的部位】

1) 不同材料交接处；

2) 内外墙交接处；

3) 墙长大于4m；

4) 砌体无约束端；

5) 洞口宽度大于2m。

【构造柱施工流程】

钢筋绑扎→砖墙砌筑→模板支设→混凝土浇筑

· 截面及模板要求

250×墙厚，配筋为 4ф12（HRB335）ф6@200。构造柱两侧的墙体设马牙槎，采用先退后进方式，马牙槎边口应吊线砌筑构造柱边贴双面泡沫胶条，厚度不小于5mm，构造柱所用混凝土的强度等级C20，砌体模板要有可靠的加固及支撑措施。

· 混凝土及钢筋要求

1）构造柱的混凝土强度等级不宜低于C20；砌体砂浆的强度等级不应低于M5。

2）构造柱的截面尺寸不宜小于240mm × 240mm，其厚度不应小于墙厚，角柱、边柱的截面宽度可适当加大。柱内的竖向受力钢筋，对于角柱、边柱不宜少于4ф14；对于中柱不宜少于4ф12。

· 箍筋要求

3）构造柱的箍筋在楼层上下500mm范围内宜采用ф6，间距100mm，一般部位宜采用ф6，间距200mm。

· 细部

· 混凝土浇筑

4拌制砂浆

砌筑砂浆不准使用隔夜砂浆，而且使用过程中不准随便加水，搅拌后的砂浆要尽快在短时间内用完，避免时间过长，砂浆终凝。

5底部

· 标准砖

砌块填充墙砌筑时，墙底部应砌3皮标准砖。

· 混凝土止水带

厨卫等防水房间设200mm高素混凝土止水带。

6墙体砌筑

· 排砖及砌体要求

1）填充墙砌筑时应预选、预排砌块，并清除砌块表面污物，剔除外观质量不合格砌块。墙体砌筑时应挂线，砌体的平整度、垂直度要随时用靠尺校正。

· 组砌要求

2）填充墙砌筑应错缝搭砌，加气混凝土砌块搭砌长度一般为不得小于砌块长的1/3。竖向通缝不应大于2皮砌块。

· 灰缝要求

3）填充墙砌体的水平灰缝应平直，按净面积计算的砂浆饱满度不应小于80％。竖向灰缝应采用加浆方法，使砌砂浆饱满，严禁用水冲浆灌缝，不得出现假缝、瞎缝、透明缝。竖缝的饱满度不应低于80％。在砌筑砂浆终凝前后时间内，应将灰缝刮平。

· 拉结筋要求

4）填充墙砌体与结构的连接，每500间距设置ф6后植的拉结筋，伸出结构墙柱边700。拉结筋根数设置根据墙厚，每120mm宽时设置一根，120~240时设置2根，<120时设置一根，>240时设置3根。

7腰梁（窗台梁）

· 控制要点

1）每层墙高的中部应增设高度为120mm，与墙体同宽的混凝土腰梁。

2）砌体工程的顶层和底层应设置通长现浇钢筋混凝土窗台梁，高度不宜小于120mm，纵筋不少于4ф10，箍筋6ф@200；其它层在窗台标高处，应设置通长现浇钢筋混凝土板带，板带的厚度不小于60mm，混凝土强度等级不应小于C20，纵向配筋不宜少于3ф8。

· 窗台梁要求

窗台顶面应浇成内高外低，高差在60mm以上的斜面。

8塞缝

· 砂浆（细石混凝土）

填充墙砌至接近梁底、板底时，预留30~50mm的空隙，待填充墙砌筑完并至少间隔15天后，再用C20细石混凝土或高强度水泥砂浆进行塞缝。

· 砖

填充墙砌至接近梁底、板底时，以45°～60 °角顶紧；补砌时，对双侧竖缝用高强度等级的水泥砂浆嵌填密实。
