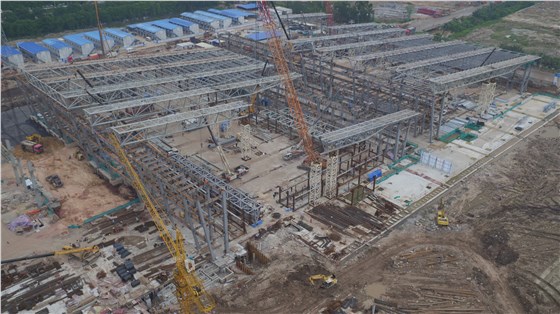

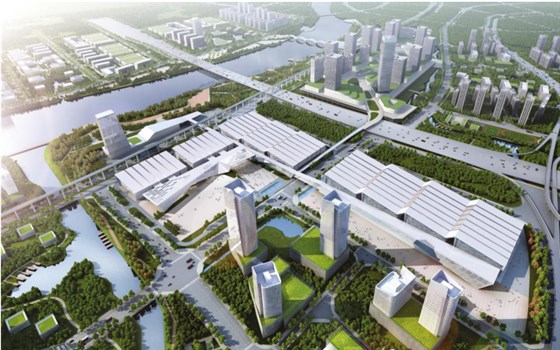

广东（潭洲）国际会展中心首期工程，位于佛山市佛山新城上僚片区，项目建筑面积约为 11.5 万平方米，基底面积约为 7.8 万平方米，为展览馆及其配套工程，主体建筑由 1~5 号展厅、会议中心、主登陆厅组成。
广东（潭洲）国际会展中心主展馆合同工期为180天，工程总造价约27.6亿，是集展览中心、会议中心等于一体的复合功能区中的核心场馆，是顺德提升城市形象，完善城市功能，打造城市名片的标志之一。
施工难点及解决方案
1.项目体量大、工期紧、投入多
利用无人机进行三维扫描，并以周为时间节点，每周反映项目实际进度。管理人员可在扫描生成的模型中讨论项目进度问题。
2.由于工期紧张，项目不得不展开大面积交叉施工，导致施工道路规划难
利用无人机扫描技术快速生成施工现场模型，施工管理人员基于模型合理布置施工场地。
3.BIM模型涉及专业多，模型总量大，各专业BIM模型协调难度大，难以准确预估工程量
制定BIM分包管理细则和验收标准，在施工过程中，进行BIM模型及信息管理；在修改模型的同时，利用BIM模型进行出量，及时辅助工程量核算。
4.本工程工期较紧，对重难点方案预估，工序排布及场地布置要求高
分阶段模拟施工场地变化，将堆场布置进行准确模拟及分析；根据项目需求，针对项目重难点方案及组织形式进行施工模拟，保证施工组织有序进行。
5.项目资料多、文档管理难，参与方多、协同管理难
使用ProjectWise平台，实现项目文档统一管理，同时让各分包方在平台上实现协同工作。
施工阶段BIM应用

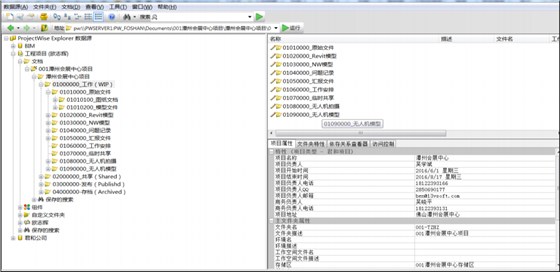

1. ProjectWise平台应用
利用 ProjectWise平台，集成项目全过程中的各类资料，包括项目模型、项目文档资料、项目视频资料等。

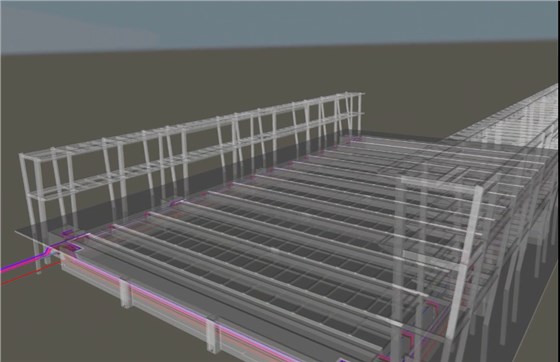

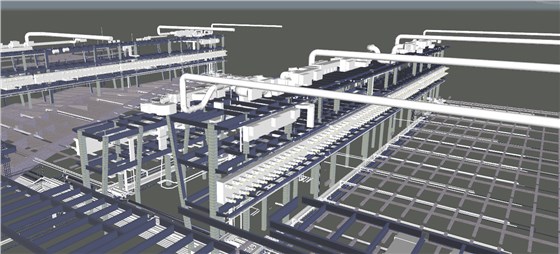

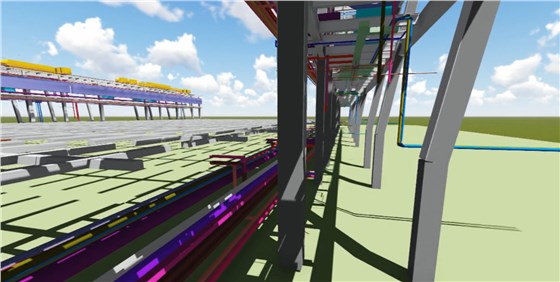

2. 施工阶段协调各专业BIM模型
本项目涉及土建专业、钢结构专业、幕墙专业和机电安装专业等。在项目开始前，需提前制定BIM咨询服务管理细则和验收标准，避免在模型合成后协调难度增大。

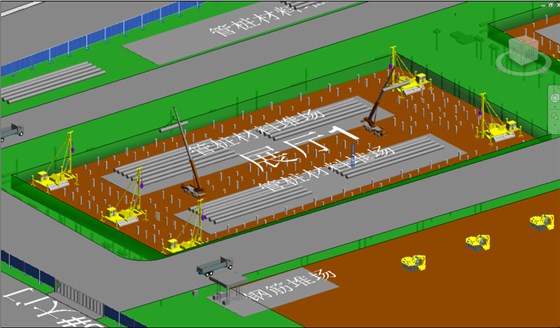

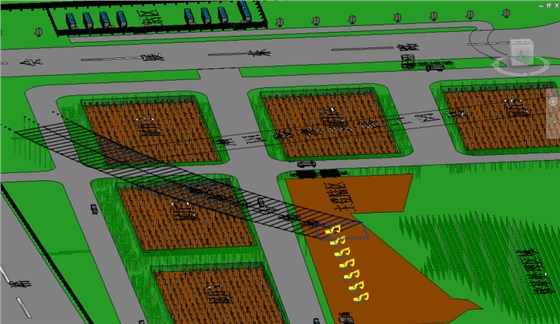

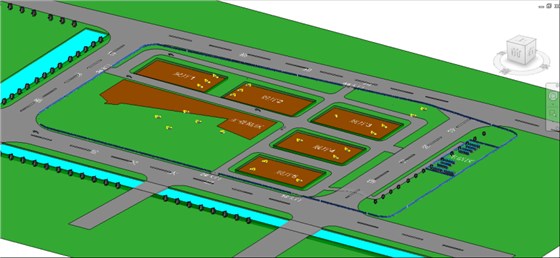

3. 施工布置场地模型建立
建立施工布置场地模型，可以查看各阶段施工场地变化，和后期土方施工、桩基施工、管沟及地铁转换结构施工阶段的场地布置情况，起到节省图纸翻阅时间等作用。
4. 施工方案模拟
由不同专业根据实际工程复杂程度制定施工方案，然后在ProjectWise子系统上进行FAST施工方案整合并结合每个施工方案出施工动画，讨论比选以确定最终的施工方案和施工视频，大大提高了施工方案制定和实际施工的工作效率。
通过Navigator主要完成FAST的复杂工艺施工模拟，场地布置，碰撞检测和成本控制。
① Navigator的动态施工模拟在施工方案讨论与比选方面提供了强有力地保证，清晰直观地展示了复杂施工工艺的详细流程；
② Navigator碰撞检查，快速帮助设计团队找到多个设计异常点，通过Navigator软件对这些碰撞点进行了批注和处理；
③ Navigator精细的成本控制，大大节省了项目不必要的开支。

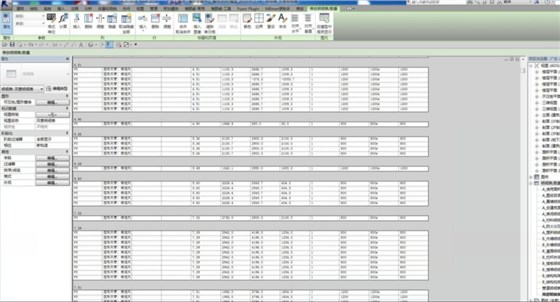

5. 工程量辅助计算
工程量计算是工程造价中最繁琐、最复杂的部分，利用BIM技术基于施工BIM模型辅助工程计算与造价控制，能大大加快工程量计算的速度。
6. 变更模型修改

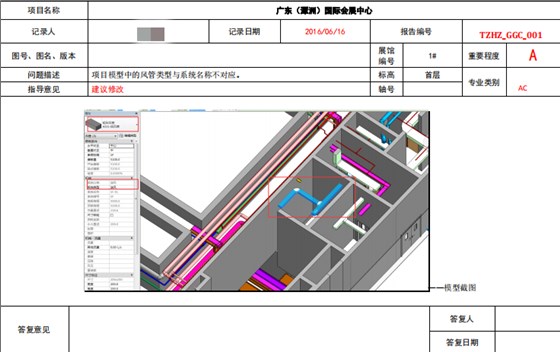

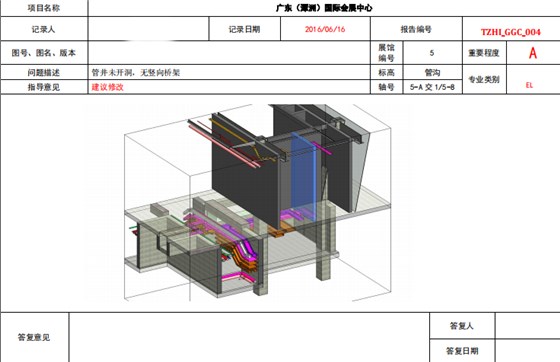

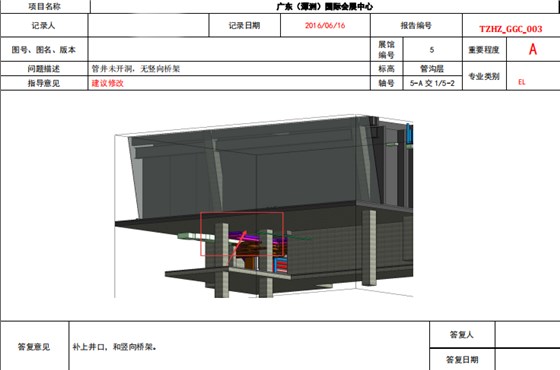

施工过程中，根据施工图纸深化设计而进行模型修改及碰撞检查。下面是一、四、五号馆的部分机电问题反馈、碰撞问题截图报告。

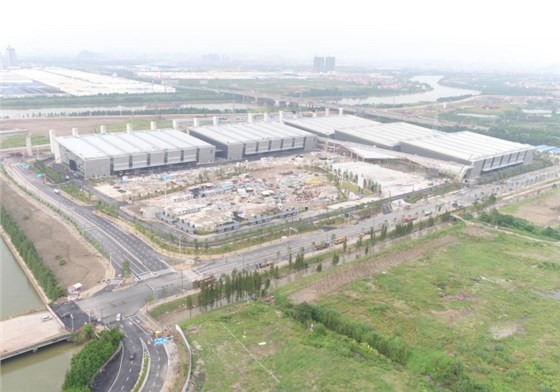

7. 无人机实景建模
借助无人机航拍和实景建模技术，每天对关键的角度进行航拍拍照，记录施工过程。每周对项目现场进行无人机扫描后出实景模型，监督项目实施进展情况。
项目期间，合同实景建模要求累计12次，最终完成实景建模共15次。
