ContextCapture(Smart3D)集群处理详解及错误盘查

前言

• 不管你是否需要集群处理，都建议按照集群的步骤来做
• 配置集群环境后，可以选择不集群处理
• 没有配置集群环境之后想集群就有点费劲，甚至可能导致任务莫名失败

相关概念

问：什么是集群？
答：不是一台电脑在战斗的工作方式就是集群

问：集群有什么作用
答：快、高效、酷

问：别的问题请留言
答：博主不定时回复

· 环境要求

• 配置好点的主机一台，副机若干
• Win10 、Win7皆可，不过主流还是 Win10，毕竟已是全球第一大操作系统
• 同一版本的软件！！！同一版本的软件！！！同一版本的软件！！！

• 截至写博客时，最新版本是4.4.8.561（4.6以后的版本才开始支持集群）
• 网上有卖破解版（准备好money就行）但我们要支持正版！
• 具备一定的电脑硬件知识

· 总体思路

1. 将集群的所有机器连接到局域网（这里假设我们主机为A，副机为B）
2. 共享磁盘、映射网络驱动器
3. 在主机A上建立工程
4. 设置主机A的UNC路径，Master 和 Setting 两个的任务序列目录以及设置副机B的Setting中的任务序列目录
5. 测试
6. 自我总结

· Step 1：家庭组

主机A的操作：控制面板—网络和Internet—家庭组，新建一个家庭组，默认进行下一步即可，记住最终提示的家庭组密码，以供其他机器连接。

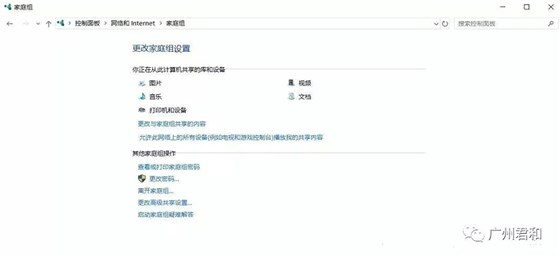

主机B的操作：打开机器B的家庭组界面，加入刚才建立的家庭组。下图为已经建立的家庭组在A上的截图。

· Step 2：共享磁盘、映射网络驱动器

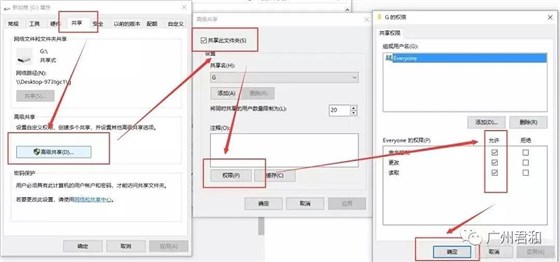

主机A的操作：假设我们在 G 盘下进行任务的建立，那么右键G盘，属性，共享，高级共享，共享此文件夹打勾，然后权限，完全控制＆更改＆读取全部打勾，确定，确定，确定

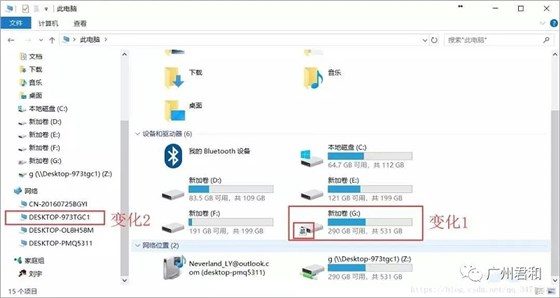

此时主机A会有这么几个变化：

~~~变化1：多出来的logo就代表盘共享成功

~~~变化2：因为我的电脑叫DESKTOP-973TGC1，所以在网络里会出现这个（你的电脑名称查看：我的电脑，右键，属性，就可以看见计算机名）

主机A的操作：点击网络下的DESKTOP-973TGC1，进去会看见g盘，右键，映射到网络驱动器，读者自行选择（因为我已经映射到Z盘了，所以显示的Y），并且记住自己映射到什么盘了。为了方便下文，在这里统一映射到 Z 盘。

主机B的操作：无操作（如果A、B机器想着以后轮换做主机，那么B同样的共享一个盘，然后映射到 Z 网络驱动器即可）

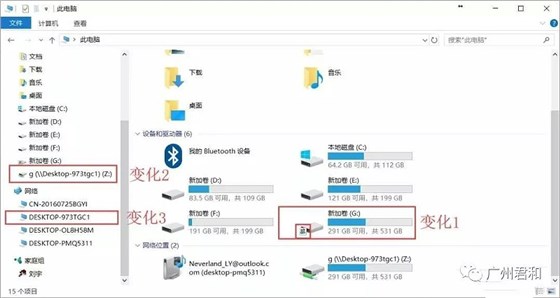

此时主机A大概是这样的：

· Step 3：主机工程搭建

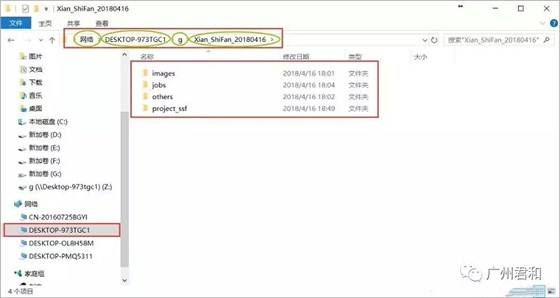

主机A的操作：在网络下的DESKTOP-973TGC1新建工程！！！在网络下的DESKTOP-973TGC1新建工程！！！在网络下的DESKTOP-973TGC1新建工程！！！下图为我工程的目录树：

• Xian_ShiFan_20180416 //项目总文件夹

• images //存放像片
• jobs //工作路径
• others //辅助资料，pos信息，像控什么的
• project_ssf //工程主要文件

· Step 4：设置主机A的UNC路径，Master 和 Setting 两个的任务序列目录以及设置副机B的Setting中的任务序列目录

直接上图，好好看图！！！！！！！！！！！！！！！！！

直接上图，好好看图！！！！！！！！！！！！！！！！！

直接上图，好好看图！！！！！！！！！！！！！！！！！

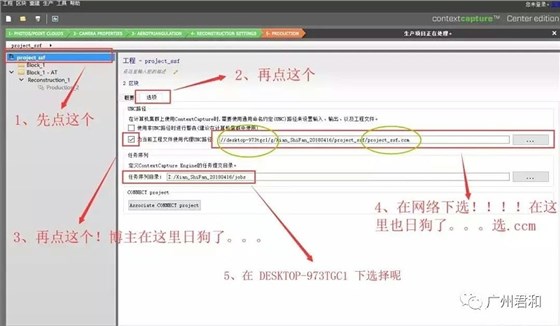

第一幅图·············注意是在主机A上操作····································

（上图中的任务序列目录貌似要换成我的点啊弄里的G盘才可以，还是两者都可以，请读者尝试一下，有时间再更博。。。）

看不清对吧，来来来，局部放大一下好好看：

还看不清，直接贴路径：

UNC路径：
//desktop-973tgc1/g/Xian_ShiFan_20180416/project_ssf/project_ssf.ccm

任务序列目录：（注意这个是Master的目录，下面的是Setting 的目录）
Z:/Xian_ShiFan_20180416/jobs

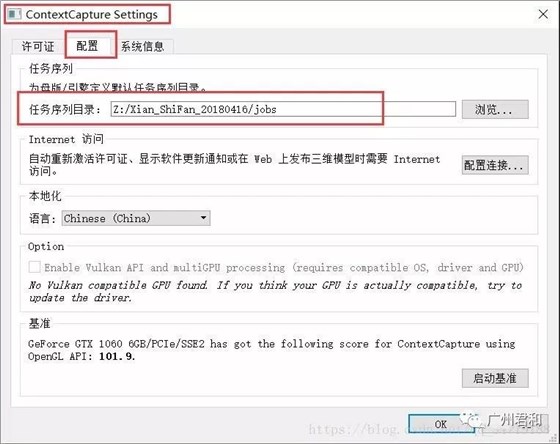

*第二幅图···············注意也是在主机A上操作······························

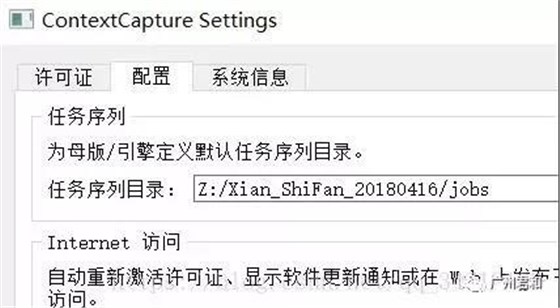

看不清，放大：

贴路径：

任务序列目录：（注意这个是Setting的目录，上面的是Master的目录）
Z:/Xian_ShiFan_20180416/jobs

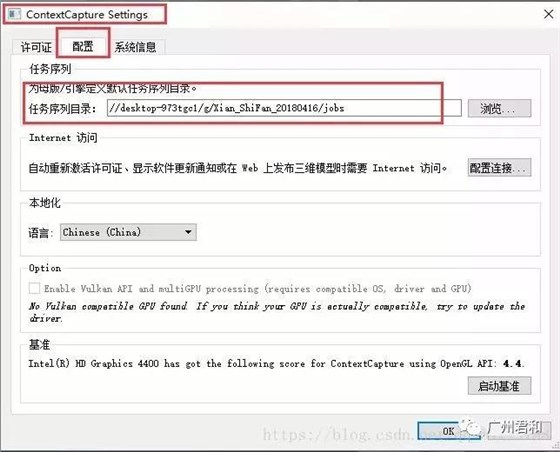

第三幅图······················副机B上的操作··········································

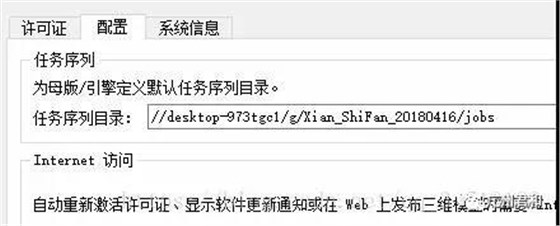

放大：

副机上的路径别无选择，只能在网络下选择主机A的G盘

以上图，好好看！！！！！！！！！！！！！！！！！

以上图，好好看！！！！！！！！！！！！！！！！！

以上图，好好看！！！！！！！！！！！！！！！！！

失败的就是没有好好看上图的人！！！

· Step 5：测试

测试，很简单嘛

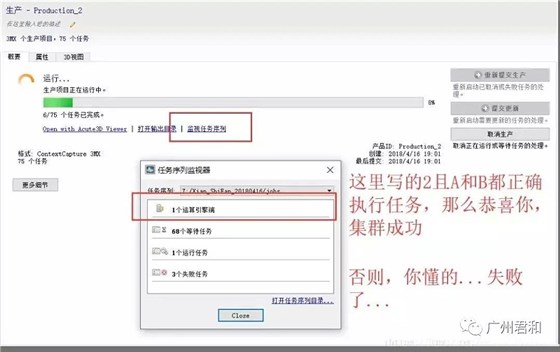

1、主机A提交空三任务，打开主机 A 和 副机 B 的 Engine

2、检查运算引擎端数量及A和B的engine执行情况

· Step 6：自我总结

一路下来，看似很复杂，自己再从头屡屡，总结一下，转换成自己的想法，那么你就真正学会了~~~

出现以下错误，均是配置不当造成的…

• Error : task failed (returned : xxxxxxxxxxx)
• Can not found xxxxxxxxx.xml
• …

· 错误盘查

• ·是否是同一版本的软件
• ·是否成功建立家庭组
• ·是否在每次开机后成功连接家庭组
• ·是否正确选择自己的盘，网络下的盘，映射出来的盘
• ·是否在UNC路径前打勾
• ·是否将共享盘的权限设置为完全控制
• ·是否选择了正确的jobs文件夹
• ·是否使用了中文路径
• ·是否两台电脑都开启了engine
• ·是否已经提交空三
• ·是否在旧的工程上开始集群
• ·是否映射到同一驱动器
• ·是否建立了正确的工程
• ·是否工程的照片索引还依旧保持正确
• ·是否有足够重叠度的像片CCC 软件很强大，软件在开发中无法顾及现实中各方面的问题，所以很多问题官方都无法给出绝对正确的解释，大家都是在摸着石头过河，踩在别人的肩膀上继续前行就好，记住，失败是成功之母！！！
